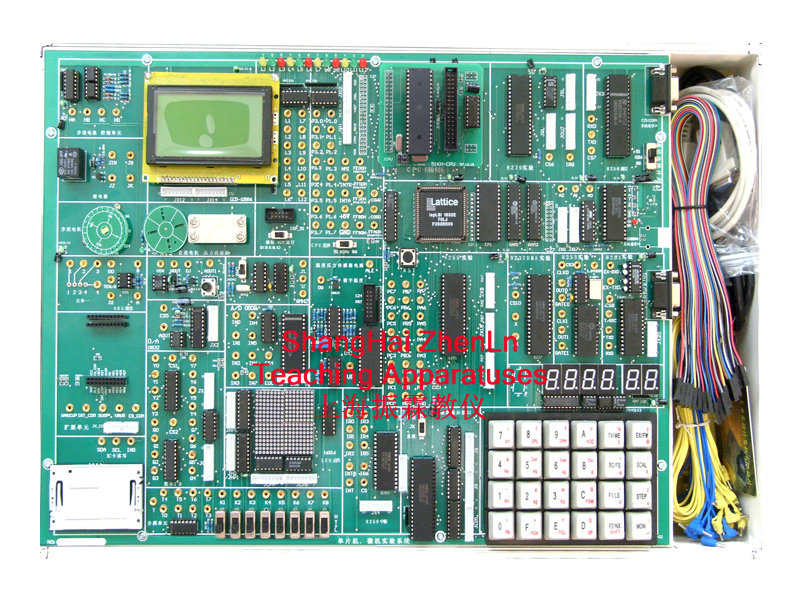

ZLSYX-22单片机微机开发实验仪是《MCS-51单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

一、单片机微机开发实验仪的系统组成：

　　·硬件：

　　(1)仿真器与单片机微机系统扩展：51CPU卡，8088CPU，64K程序存储器，64K数

　　据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

　　(2)输入/ 输出：128*64 LCD图文电路(或字符式1602 LCD)，16*16 LED点阵电路，

　　开关逻辑电平输入/ 输出，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口。

　　(3)常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等;

　　(4)控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等;

　　·软件：

　　系统配置Win98/2000/xp等操作平台的单片机、微机仿真调试软件，支持汇编、C51、C语言编译、调试;单片机在线下载软件等。

　　·电源：

　　系统内置高性能直流稳压电源。`

　　·机箱：

　　系统配置轻便铝合金箱子作为实验仪机箱。

二、单片机微机开发实验仪主要特点：

　　(1)系统自动识别CPU：5286K+是集51、8088二大系列CPU于一体的二合一实验系统，内置8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用;同时叠插51CPU卡，仿真器外置，构成51单片机实验开发系统，结构紧凑，资源充分共享，CPU类型有1X2开关切换，无需插拔CPU卡!。

　　(2)实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

　　(3)二次开发：主机板留有扩展单元，通过选配我厂提供扩展卡扩展实验功能，或根据接口定义自行扩展。

　　(4)在线下载：不需编程器，可直接烧录AT89S5X单片机。

　　(5)二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运

　　行的操作;二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成50多个实验。

三、单片机微机开发实验仪的实验项目：

　　51实验部份

　　软件实验

　　(1)清零程序;

　　(2)拆字程序;

　　(3)拼字程序;

　　(4)数据区传送子程序;

　　(5)数据排序实验;

　　(6)查找相同数据个数;

　　(7)无符号双字节快速乘法子程序;

　　(8)多分支程序;

　　(9)脉冲计数实验;

　　(10)电脑时钟实验。

　　硬件实验

　　(1)P1口亮灯实验;

　　(2)P1口转弯灯实验;

　　(3)P3.3口输入，P1口输出实验;

　　(4)工业顺序控制实验;

　　(5)8255 A、B、C口输出方波实验;

　　(6)8255 PA口控制PB口;

　　(7)8255控制交通灯;

　　(8)简单I/O扩展实验;

　　(9)A/D0809转换实验;

　　(10)D/A0832转换实验;

　　(11)8279键盘显示实验;

　　(12)通用打印机实验;☆

　　(13)微型打印机打印字符、曲线、汉字实验;☆

　　(14)日历时钟DS12887控制实验;☆

　　(15) I2C储存卡读写实验;

　　(16)语音芯片ISD1420控制实验(录音);☆

　　(17)语音芯片ISD1420控制实验(放音);☆

　　(18)继电器控制实验;

　　(19)步进电机控制;

　　(20)8253方波实验;

　　(21)小直流电机调速实验;

　　(22)16*16 LED点阵显示实验;

　　(23)128*64 LCD液晶显示实验;

　　(24)8250可编程异步通讯接口实验(自发自收);

　　(25)8251可编程通讯接口实验(与PC机);

　　(26)单片机RS232/485串行发送实验(双机通讯);

　　(27)单片机RS232/485串行接收实验(双机通讯);

　　(28)温度压力实验;

　　88实验部份

　　软件实验：

　　(1)二进制多位加法实验

　　(2)二进制转换为BCD码实验

　　(3)BCD码转换为二进制码

　　(4)十进制数的BCD码相减运算

　　(5)内存清零实验

　　(6)数码显示实验

　　(7)求最大数和最小数

　　(8)数据块传送实验

　　(9)分支程序设计。

　　硬件实验 ：

　　(1)A/D转换实验

　　(2)D/A转换实验(一)

　　(3)D/A转换实验(二)

　　(4)8255A并行口实验(一)

　　(5)8255A并行口实验(二)

　　(6)定时器/计数器实验

　　(7)8259单级中断控制器实验

　　(8)串行口发送实验(双机通讯)

　　(9)串行口接收实验(双机通讯)

　　(10)小直流电机调速实验;

　　(11)步进电机控制

　　(12)继电器控制

　　(13)存贮器读写实验

　　(14)电子琴实验

　　(15)简单I/O口扩展实验

　　(16)8251可编程通讯接口和PC机通讯

　　(17)16*16 LED点阵显示实验

　　(18)128*64 LCD液晶显示实验

　　(19)8237 DMA传送实验

　　(20)8250可编程异步通讯接口实验

　　(21)8279 键盘显示实验

　　(22)温度控制实验

　　(23)压力测量实验

　　扩展卡实验(选配)☆

　　(1)POD1扩展卡主持以下实验：

　　·看门狗实验

　　·红外线遥控收发实验

　　·165并转串

　　·164串转并

　　·查询式键盘

　　(2)POD2扩展卡主持以下实验：

　　·LM331 V/F、F/V实验

　　·138译码

　　(3)POD3扩展卡主持以下实验：

　　·串行EEPROM 93C46读写实验

　　·I2C AT24C02读写实验

　　·TLC549串行A/D转换实验

　　·TLC5615 10位D/A串行转换实验

　　·PCF8563 I²C日历时钟实验

　　(4)POD4扩展卡主持以下实验：

　　·ISD1420 语音录放(51/88)

　　(5)POD5扩展卡：(51/88)

　　·40芯锁紧大孔引出，扩展主板以外接口芯片用。

　　(6)CAN卡：CAN总线通讯接口实验

　　(7)以太网卡：以太网TCP/IP协议接口实验

　　(8)USB2.0卡：USB2.0通讯接口实验。

　　说明：实验项目打“☆”号为选配扩展卡实验(无注明仅供51使用)。
