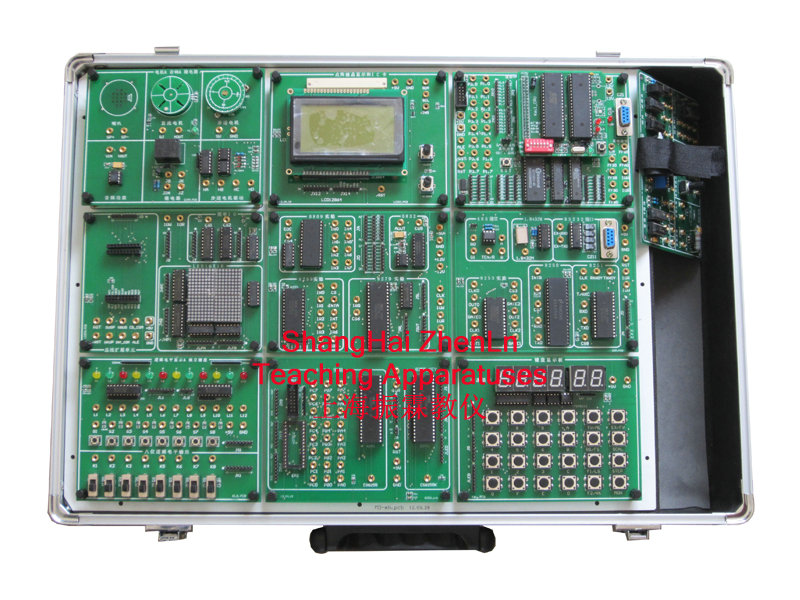

ZLSYX-26型模块化多CPU单片机实训实验箱

一、模块化多CPU单片机实训实验箱的系统简介：

　　ZLSYX-26型模块化实验箱（简称）为满足各大专院校进行”单片机EDA”等课程的开放式实验教学而精心设计的，其功能强大，为8/16/32位单片机和EDA教学分别提供了模块化实验平台。
　　ZLSYX-26型实验箱采用双层设计，底层为电源底板层，上层为模块层；为开放式结构；模块层设置有标配九块（140x10）大小相等的模块，其余模块供选配，用旋钮式螺丝把模块安装在实验箱底板上，拆换方便，每个模块通过旋钮式螺丝把模块电源接口连接在电源底板层上。底板主要为模块提供固定安装和稳压电源，模块按功能分为分为CPU模块和实验模块两大类。
本实验箱优点：一改传统实验箱一体化设计弊端，采用完全独立模块化设计，实验组织更加灵活，通用性更强；电源底板与模块双层设计，CPU模块引出众多接口，扩展性更强。
二、模块化多CPU单片机实训实验箱的主要特点：

1、系统采用模块化、积木式设计，清晰明了，提高了实验灵活性和适应性
　　布局合理，清晰明了：实验模块上的接口电路均采用模块化设计，开放式结构，各模块既可独立实验，也可灵活组合。
　　无限升级，永不淘汰的实验平台：从小到大的模块化设计，无限扩展的组合设计空间为用户提供永不淘汰的实验平台。我们提供几十种模块可供用户自由组合。并在以后不断推出新的实验模块，供用户无限升级，永远引领科技潮流。
　　兼容性强，减少设备投资：“CPU模块+实验模块”分体式结构设计，只需构买一种实验箱，通过更换CPU模块便可组成多种实验仪。CPU模块现主要提供：51系列，EDA开发板、AVR、PIC、MSP430、ARM等控制板作为学生开拓视野选配用，以后还将不断推出新的控制板。一机多用，可减少院校设备投资津费，优惠实用。
　　使用方便，易于维护：模块化设计，通过更换实验模块可避免由于电路的部分损坏而使整个实验系统处于瘫痪状态，实验模块上的所有芯片都是安放在IC插座上的，更换方便；采用的自锁式连接导线，接触十分可靠。
2、完善的基本单片机技术硬件教学平台
　　51单片机部分：系统自带51CPU和监控，构成一个独立的仿真开发系统，可以脱机运行实验程序，也可联PC运行。AVR、PIC、MSP430、ARM等单片机提供在线仿真或下载式调试器。
3、完整的8、16位单片机实验软件调试平台
　　51有一个自开发的集成调试环境或其它相应的调试软件，也可直接使用KEIL软件编译调试，软件应用通俗易懂；全新的 WINDOWS 界面版本，支持 WIN2000/XP等操作系统；符合编程语言语法的彩色文本显示，用户可根据个人爱好修改特定和着色功能；先进的错误定位，可直接进入错误位置，无需查找错误信息；完美的编辑编译集成环境，可在同一个编辑窗口中编辑编译程序，无需做其它任何设置；完美的集成调试环境，可在Windows 2000及Windows XP环境下，在调试窗口中直接运行和源程序调试，无需任何其它烦琐的操作。
4、对实验设计具有良好的开放性，增强学生综合设计能力
　　实验系统所具有的硬软件结构对用户的实验设计具有良好的开放特性，系统总线及各种外围接口器件都可由用户来操作连接，从而极大地提高了学生的实际和操作能力，避免了单纯验证式实验方式的弊病。
5、高性能稳压电源
　　系统采用了具有抗短路、过流的高性能稳压电源，从而可以避免学生实验过程中因接线失误而导致的芯片或整机损坏情况。
三、模块化多CPU单片机实训实验箱的硬件组成：

（1）单片机通用CPU板：
　　单片机通用CPU板资源有：CPU插卡座，isp1032E，W27C12,61256两片，单片机AT89S5X下载接口和串行接口等，51系列CPU卡提供单片机P0，P1，P2，P3口线，八位数据总线，十六位地址总线，读写控制总线，地址译码和电源等。
可选配不同CPU卡，适用于51系列或其它系列单片机实验开发，目前支持的CPU卡有：

1	51K_CPU(AT89S52标配)	5	Pic16F877核心板（选配）
2	Keil_CPU卡（SST89E58选配）	6	MSP430F168核心板（选配）
3	C8051F020_CPU卡（选配）	7	ARM、Cortex-M3核心板（选配）
4	Atmega16/32核心板（选配）

（2）EDA实验开发

CPLD开发板（ispLSI 1032E选配）

FPAG开发板（EP1C6T144选配）

（3）实验模块
目前支持三十多个实验模块，详见下面模块介绍：（其中模块1到9为标配，其余为选配）
1、信号综合板

1	138译码电路	6	非门和与非门电路
2	393八分频电路	7	单脉冲，时钟，蜂鸣器
3	可调模拟信号0~5v	8	双运放电路LM358
4	数字温度18B20	9	脉宽与射极输出电路
5	模拟温度LM35

2，LED点阵和总线扩展单元
配有74LS244三态缓冲器与74LS273八D触发器，进行基本输入/输出实验；
配有16*16 LED及驱动电路，可进行中文字幕移动实验。
总线扩展座，选配扩展卡，如USB2.0扩展模块，可进行和PC机usb数据通信。
3、串口通信接口卡

1	8253定时计数器接口	4	485接口
2	8250异步通信接口	5	RS232接口
3	8251通信接口

4、常用 8255实验模块
配有8255扩展接口，为实验提供三个IO口和打印接口。
配有8255扩展接口，为键盘显示提供接口。
5、AD/DA综合模块
完成ADC0809 8位模数转换，数据采集显示等实验；
完成DAC0832 8位数模转换、方波、锯齿波、阶梯波等实验；
配有8279可偏程键盘接口芯片，进行键盘实验。
6、键盘 LED 显示模块
配有4*6键盘接口，六位LED八段显示器，进行键盘动态扫描；动态显示等实验；
7、LCD和IC卡实验模块
完成128*64点阵式LCD中文显示及图形显示实验；
可进行IC卡读写实验。
8、电机、喇叭模块
配有全隔离驱动四相步进电机，直流电机；
喇叭，音频放大输出电路，继电器控制；
9、逻辑电平显示与独立键盘
配有八只逻辑开关和八只按钮开关。
配有12位led带驱动显示
10、元件扩展模块
有若干电阻，电容，二极管，三极管，电位器元件库。
四排并行八位排针四组，二组八位转接口。
11、压力扩展模块
称重传感器
高精度24位A/D 转换器芯片
12、触摸彩屏/SD卡开发板
TFT240X320触摸彩屏
SD卡座（SD卡用户自配）
单片机最小系统，四个按键和串口接口。
13、FLASH/AD读写模块
K9F5608 FLASH接口芯片
MC14433 AD转换芯片
四、模块化多CPU单片机实训实验箱的实验项目：

51部分实验
(一)标配软件实验：

1	清零程序	6	查找相同数据个数
2	拆字程序	7	无符号双字节快速乘法子程序
3	拼字程序	8	多分支程序
4	数据区传送子程序	9	脉冲计数实验
5	数据排序实验	10	电脑时钟实验

(二)标配硬件基础实验：

1	P1口亮灯实验	14	步进电机控制
2	P1口转弯灯实验	15	8253方波实验
3	P3.3口输入，P1口输出实验	16	小直流电机调速实验（霍尔传感器）
4	工业顺序控制实验	17	16*16 LED点阵显示实验
5	8255 A、B、C口输出方波实验	18	128*64（1602）LCD液晶显示实验
6	8255 PA口控制PB口	19	8250可编程异步通讯接口实验（自发自收）
7	8255控制交通灯	20	8251可编程通讯接口实验（与PC机）
8	简单I/O扩展实验	21	单片机RS232/485串行发送实验（双机通讯）
9	A/D0809转换实验	22	单片机RS232/485串行接收实验（双机通讯）
10	D/A0832转换实验	23	DS18B20单总线温度测量实验
11	8279键盘显示实验	24	PWM实验
12	I2C储存卡读写实验	25	射极跟随器
13	继电器控制实验；

(三) 选配综合实验：

26	通用打印机实验；	40	串行存储芯片93C46读写实验
27	微型打印机打印字符、曲线、汉字实验；	41	LM331电压/频率转换实验
28	数码管倒计时的道路模拟交通灯；	42	74LS164 串入并出实验
29	语音芯片ISD1410控制实验（录音）；	43	74LS164 串入并出实验
30	语音芯片ISD1410控制实验（放音）；	44	74LS138译码器实验
31	CAN总线通讯接口实验；	45	8155输入，输出，SRAM实验
32	以太网TCP/IP协议接口实验；	46	砝码称重测量
33	USB2.0通讯接口实验。	47	TFT触摸彩屏显示文字和彩条实验
34	红外线遥控收发实验	48	TFT触摸彩屏显示图片实验
35	TLC549串行A/D转换实验	49	TFT触摸彩屏触摸实验
36	TLC5615 10位D/A串行转换实验	50	SD卡读写实验
37	PCF8563 I²C日历时钟实验	51	32M flash读写实验
38	看门狗实验	52	MC14433数字电压表实验
39	AT24C02 I2C总线存储器读写实验

选配AVR部分实验：

1	模拟比较器	13	串口收发实验-
2	模数转换实验	14	中断实验-
3	8255控制实验	15	定时器计数器实验
4	定时器/计数器8253	16	定时器比较匹配实验
5	广告灯显示	17	PWM脉宽调制实验
6	数模DAC0832转换	18	输入捕获ICP实验(红外解码)
7	键盘显示实验	19	I2C两总线接口实验
8	LED点阵显示实验	20	继电器
9	LCD12864液晶显示	21	单总线实验(数字温度测量)
10	端口输入输出控制	22	串行模数转换(TLC549)
11	步进电机	23	串行模数转换(TLC5615)
12	直流电机控制

选配PIC部分实验：

1	跑马灯实验	12	DAC数模转换实验
2	PC口控制PD口	13	LCD1602显示实验
3	看门狗实验	14	数字温度计显示实验
4	定时器0编程实验	15	I2C总线实验
5	定时器1编程实验	16	LCD12864显示实验
6	定时器2编程实验	17	PIC内部EEPROM读写实验
7	计数器0编程实验-	18	PIC内部FLASH读写实验
8	计数器1编程实验	19	PWM输出实验
9	内核模数转换	20	捕捉比较实验
10	中断实验	21	PSP并行输入输出实验
11	SPI三线串行通信实验	22	比较匹配输出实验

选配MSP430部分实验：

1	跑马灯显示实验	11	定时器A比较功能实验
2	内核AD采样实验	12	定时器A定时实验
3	D/A转换实验	13	PWM实验
4	FLASH读写实验	14	LCD1602液晶显示实验
5	内部温度传感器实验	15	LCD12864液晶显示实验
6	看门狗实验	16	数字温度传感器测量显示实验
7	看门狗定时器实验	17	内部比较器实验
8	DMA实验	18	LED点阵显示实验
9	时基模块应用	19	端口中断实验
10	串口收发实验

另外还有以下实训项目模块可供选配:

序号	实训包名称	配件		说明
序号	实训包名称	配件名称	数量	说明
	可燃气体报警仪	51单片机系统	1	使用可燃气体传感器，调理电路进行信号调理，单片机根据信号进行报警。
		可燃气体检测模块	1
		配件、技术资料	1
	流量液位检测自动供水（带红外遥控）	51单片机系统	1	单片机实时检测并在LED上实时显示水流量信息，同时根据液位情况，控制水泵进行自动供水控制，水流量可手动进行调节。系统带红外遥控系统。
		透明供水系统模型	1
		水泵	1
		流量检测系统	1
		液位检测系统	1
		红外遥控器	1
		配件、技术资料	1
	超声波倒车雷达	51单片机系统	1个	使用一对超声波传感器，单片机根据发射与接收超声波信号的时间差来计算距离，带温度补偿，结果用数码管显示
		超声波测距模块	1个
		显示模块	1个
		配件、技术资料	1份
	环境测试仪	51单片机系统	1个	使用温度、湿度、光强传感器，测量环境温度和湿度及光线明暗
		环境测试模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	出租车计价器	51单片机系统	1个	直流电机模拟车轮，用霍尔传感器测里程，用LCD显示里程、单价、总价、等信息
		液晶显示模块	1个
		直流电机模块	1个
		配件、技术资料	1份
	数字式多路温度采集系统	51单片机系统	1个	对8组DS18B20同进进行温度采集和显示
		DS18B20模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	数据采集系统	51单片机系统	1个	采用AD转换器转换模拟信号，再通过单片机串口发送到PC机，PC机对收到的数据进行显示
		数据采集模块	1个
		串行通信模块	1个
		配件、技术资料	1份
	交通灯控制系统	51单片机系统	1个	用LED发光二极管模拟交通灯，数码管显示倒计时秒数
		交通灯模块	1个
		显示模块	1个
		配件、技术资料	1份
	直流、步进电机控制系统	51单片机系统	1个	PWM控制直流电机转速，并用霍尔传感器测速；步进电机正反转控制、速度控制
		电机控制模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	公交车报站器	51单片机系统	1个	公交车报站，语音提示，可进行语音录放控制
		语音录放模块	1个
		配件、技术资料	1份
	红外测温仪	单片机系统	1个	使用热释红外传感器，实现非接触测量人体、物体温度，用数码管显示
		红外测温模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	数字电子钟	51单片机系统	1个	年、月、日、星期、时、分、秒显示，程序中可设置初值
		日历时钟模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	俄罗斯方块游戏	单片机系统	1个	单片机实现俄罗斯游戏，用LCD显示，键盘控制
		液晶显示模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	电子称	51单片机系统	1个	测量物体质量，用数码管显示，提供法码，量程500克
		压力测量模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	考勤机	51单片机系统	1个	IC卡应用于考勤机，身份识别
		读卡器模块	1个
		键盘显示模块	1个
		配件、技术资料	1份
	U盘、SD卡读写器	U盘、SD卡读写模块	1个	可读写U盘/SD卡，U盘/SD卡自配
	U盘、SD卡读写器	配件、技术资料	1份	可读写U盘/SD卡，U盘/SD卡自配
	MP3音乐播放器	MP3播放模块	1个	可播放MP3音乐，并可自由更新MP3文件
	MP3音乐播放器	配件、技术资料	1份	可播放MP3音乐，并可自由更新MP3文件
	无线语音传输系统	单片机系统	1个	无线数据传输模块实现数据传输，注：用户至少配两套系统才能完成传输功能
		无线通信模块	1个
		配件、技术资料	1份
	基于CAN总线的汽车车窗控制	51单片机系统	1个	CAN总线方式通信，控制车窗的开合（模拟），注：用户至少配两套系统才能完成传输功能
		CAN通讯模块	1个
		配件、技术资料	1份
	网络家电	51单片机系统	1个	通过以太网控制（模拟）空调的启动、停止和设置
		以太网通讯模块	1 个
		配件、技术资料	1份
	GSM通信系统	51单片机系统	1个	单片机控制GSM通信模块实现自动拔号通话功能
		GSM网络通信模块	1 个
		配件、技术资料	1份
	GPS定位	51单片机系统	1个	单片机读取GPS模块信号：时间、经度、纬度、海拔、移动速度等，用LCD显示
		GPS模块	1个
		液晶显示模块	1个
		配件、技术资料	1份
	语音识别机器人	语音识别控制模块	1个	单片机对语音进行识别，可以控制机器人前进、后退、左转、右转、跳舞等动作
		机器人	1个
		机器人控制板	1个
		配件、技术资料	1份
	语音遥控小车	语音识别控制模块	1个	单片机对语音进行识别，控制小车前进、后退、左转、右转等动作
		小车车体	1个
		小车驱动板	1个
		配件、技术资料	1份
	LED点阵显示屏	51单片机系统	1个	基于51单片机控制的多功能LED点阵显示屏，适合单片机实训中的项目教学，由64片88点阵LED模块组成，可同时显示16个1616点阵的汉字。
		LED显示屏	1个
		配件、技术资料	1份
26	酒精测试仪	51单片机系统	1个	基于单片机控制的酒精测试仪，可以检测气体中酒精乙醇浓度，单位mg/L；液晶实时显示酒精浓度数值和醉酒阈值；当测量值＞醉酒阈值时报警并亮灯。
		LCD显示模块	1个
		酒精传感器模块	1个
		配件、技术资料	1份

————————————————————————————————————————————————————
