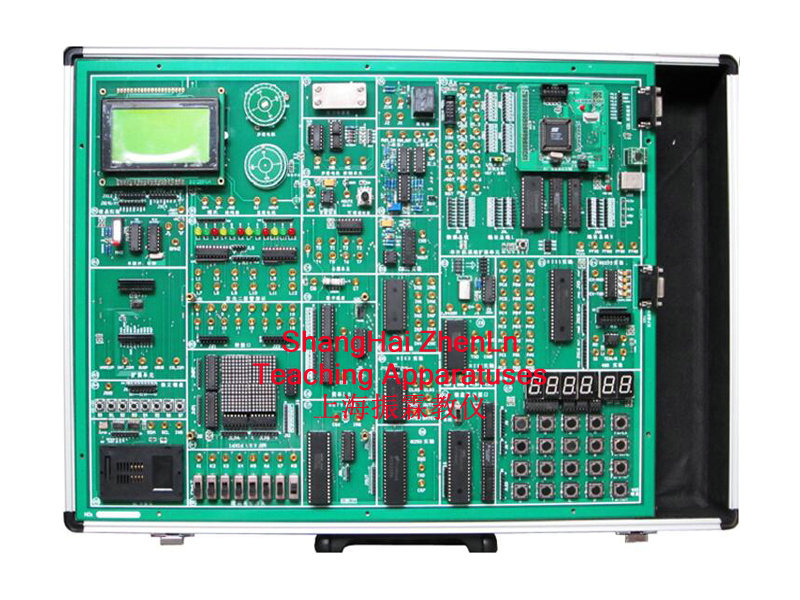

ZLSYX-30型嵌入式实验/开发系统是针对C8051F 单片机(SOC)而开发的。C8051F单片机完全兼容MCS-51指令系统，利用此平台，不仅可以开展传统的MCS-51单片机教学，如指令系统、中断系统、I/0口接口实验、外围逻辑和通信实验，也可以讲授片上系统(SOC)的概念、体系结构、设计方法、系统应用。该实验系统实现了C8051F 单片机片上的全部资源，并集成了USB 主从通信，TCP/IP以太网通信，UCOS-II 嵌入式系统移植源码。我们编写了所有功能和模块的测试程序，提供了大量的实例，使学生在学会C8051F系列片上系统单片机开发方法的同时，感受到片上系统单片机在设计方法上的革新和解决的高效。

一、嵌入式实验开发系统单片机实验箱的实验系统组成：

　　(1) CPU板：CPU核心模块采用C8051F020芯片，该芯片是C8051F系列单片机中功能最为其全的一款;集成开发环境支持Silicon Labs IDE和KEIL C软件。

　　(2) 片内：64K FLASH， 4K XRAM

　　片外扩展：256K FLASH， 32K XRAM

　　(3) CPU板C8051F020芯片I/0引脚全部引出，可以和用户外部电路连接;

　　(4) 实验系统带有JTAG接口，并配有USB高速通讯专业仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真;

　　(5) 4*4阵列式键盘;

　　(6) 8位逻辑电平开关输出、8位LED逻辑电平显示;

　　(7) 6位动态八段LED数码管;

　　(8) 2路单脉冲信号发生电路和1路8MHZ时钟发生电路;

　　(9) 时钟分频电路;

　　(10) 模拟量发生器电路和逻辑笔电路;

　　(11) 8*8LED点阵及驱动电路;

　　(12) 128*64 LCD液晶显示屏;

　　(13) 蜂鸣器电路;

　　(14) 直流电机测速电路;

　　(15) 四相步进电机及驱动电路;

　　(16) 继电器电路及接口;

　　(17) 双通道RS-232 接口;

　　(18) SPI 接口，LED 数码管显示;

　　(19) IIC 接口，接24C01 串行EEPROM;

　　(20) IIC 接口，PCF8563日历时钟 ;

　　(21) 8 路12 位AD，2 路12 位DA 接口;

　　(22) D12 USB 从机通信;

　　(23) SL811 USB 主机通信;

　　(24) TL8019 10M 以太网通信;

　　C8051F020单片机主要特点：

　　1、模拟外设:

　　(1)逐次逼近型(SAR)12位 ADC(ADC0)

　　●可编程转换速率，最大100ksps

　　●可多达8 个外部输入;可编程为单端输入或差分输入

　　●可编程放大器增益：16、8、4、2、1、0.5

　　●数据相关窗口中断发生器

　　●内置温度传感器(±3°C)

　　(2)8 位 ADC(ADC1)

　　●可编程转换速率，最大500ksps

　　●8 个外部输入

　　●可编程放大器增益：4、2、1、0.5

　　(3)两个12 位DAC

　　●可以同步输出，用于产生无抖动波形

　　(4)两个模拟比较器

　　●16个可编程回差电压值

　　●可用于产生中断或复位

　　(5)电压基准

　　●内部基准(2.4V)

　　(6)精确的VDD 监视器和欠压检测器

　　●可通过MONEN引脚允许或禁止。

　　2、片内JTAG 调试和边界扫描

　　●片内调试电路提供全速、非侵入式的在系统调试

　　●支持断点、单步、观察点、堆栈监视器;可以观察/修改存储器和寄存器

　　●符合IEEE1149.1 边界扫描标准

　　3、高速8051 微控制器内核

　　●流水线指令结构;70%的指令的执行时间为一个或两个系统时钟周期

　　●速度可达25MIPS(时钟频率为25MHz 时)

　　●22 个矢量中断源

　　4、存储器

　　●4352 字节内部数据RAM(4K + 256)

　　●64K 字节FLASH 存储器;可以在系统编程，扇区大小为512 字节

　　●外部64K 字节数据存储器接口(可编程为复用方式或非复用方式)

　　5、数字外设

　　●8 个字节宽的端口I/O(C8051F020)所有口线均耐5V 电压

　　●可同时使用的硬件SMBus(I2CTM 兼容)、SPITM及两个UART 串口

　　●可编程的16 位计数器/定时器阵列，有5个捕捉/比较模块

　　●5 个通用16 位计数器/定时器

　　●专用的看门狗(WDT)定时器;

　　6、时钟源

　　●内部可编程振荡器：2-16MHz

　　●外部振荡器：晶体、RC、C、或外部时钟

　　●实时时钟(RTC)方式(用定时器3 或PCA);

　　7、供电电压(2.7V - 3.6V)

　　●典型工作电流：10mA @ 20MHz

　　●多种节电休眠和停机方式

二、嵌入式实验开发系统单片机实验箱的实验项目：

　　C8051F020CPU内部功能试验

　　(1) 程序看门狗(WDT) 实验;

　　(2) 计数器实验;

　　(3) 定时器实验;

　　(4) 数字I/O端口实验;

　　(5) 内部数字功能模块实验;

　　(6) 内部时钟选择实验;

　　(7) 外部时钟选择实验;

　　(8) 可编程计数器/定时器实验;

　　(9) 片内的外扩数据存储器实验;

　　(10) 模数转换(ADC)实验;

　　(11) 数模转换(DAC)实验;

　　(12) 电压比较器实验;

　　(13) 中断控制实验;

　　(14) 温度传感器实验

　　(15) UCOS-II 嵌入式系统移植;

　　C8051F020CPU外部硬件试验

　　(1) P1口亮灯实验

　　(2) P1口转弯灯实验

　　(3) P3.3口输入，P1口输出

　　(4) 继电器控制实验

　　(5) 小直流电机测速实验

　　(6) 四相步进电机控制实验

　　(7) 4*4键盘显示实验;

　　(8) 6位动态LED数码管显示实验

　　(9) 8*8 LED点阵显示实验

　　(10) 128*64 LCD液晶显示实验

　　(11) Flash ROM 外部程序存储器实验

　　(12) SRAM外部数据存储器实验

　　(13) RS3232串口通讯实验

　　(14) SPI 总线接口实验

　　(15) IIC 接口， AT24C02读写实验

　　(16) IIC接口，PCF8563日历时钟实验

　　(17) D12 USB 从机通信实验

　　(18) SL811 USB 主机通信实验

　　(19) RTL8019 10M 以太网通信实验
