电气装配实验台
- 发布者:信 息 资 讯 发表时间:2020-07-06

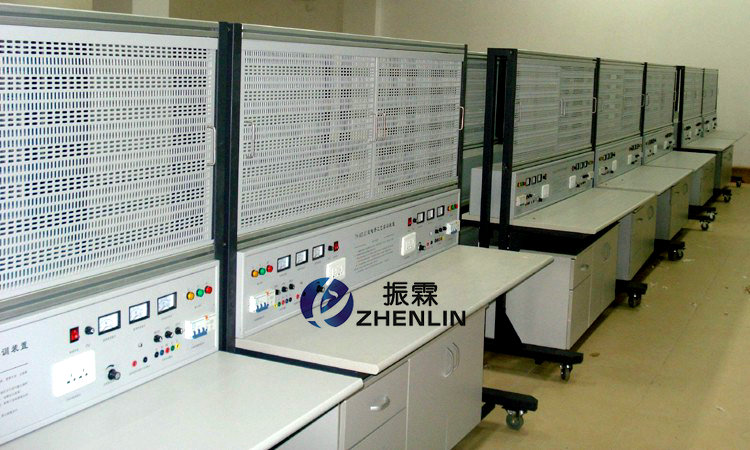

- 电气装配实验台该设备主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,训练学生动手能力和实操技能,接近工业现场。根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,电气装配实训装置适用范围广,可完成的教学内容和实训项目多。实训台配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。灵活、可靠、安全、经济适用,对实训场所不多、教学经费投入受限制的学校是一种理想的职业教育实训技能设备。
1、外型尺寸:整体尺寸1600mm×700mm×1630mm;
2、实训台架的材料:钢板、铝合金结构;
3、工作电源:
1)输入:三相AC 380V ±10% 50HZ 三相五线;
2)固定交流输出:三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
4)接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
5)保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。
二、电气装配实验台结构功能:

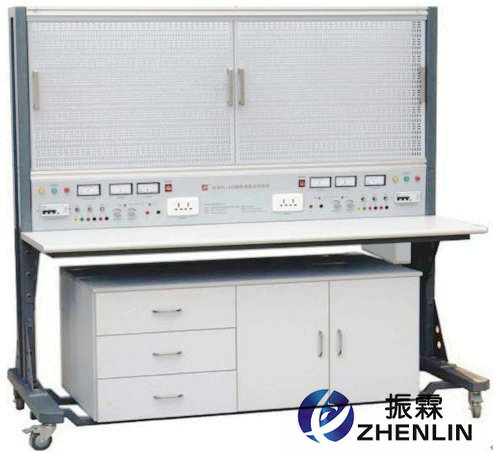

本实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。
1、以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有4个导向轮,方便实训台架移动;
3、实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×600mm×510mm。
4、网孔板:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件等。网孔板厚度1。5MM,大小774*580MM
三、电气装配实验台参考实训项目:
1、电工布线工艺实训
2、两个开关控制一盏灯线路训练
3、声控开关控制白炽电路训练
4、二地控制一盏灯电路训练
5、三地控制一盏灯电路训练
6、日光灯线路接线训练
7、单相电度表直接安装接线
8、单相电度表经电流互感器安装接线
9、室内照明电路安装训练
10、配电板安装训练
11、交流负载电功率的测量
12、三相异步电动机直接启动控制
13、三相异步电动机接触器点动控制线路
14、三相异步电动机接触器自锁控制线路
15、三相异步电动机Y/△自动控制线路
16、用倒顺开关控制三相异步电动机正反转线路
17、接触器联锁的正反转控制线路
18、按钮联锁的三相异步电动机正反转控制线路
19、双重联锁的三相异步电动机正反转控制线路
20、三相异步电动机多地控制
21、工作台自动往返控制线路
22、三相异步电动机串电阻降压启动控制线路
23、三相异步电动机能耗制动控制线路参考找不到想找的产品?请点击 产品导航页
