一、ZLHJ-V47双向流斜板沉淀池装置的实验目的：

　　水中悬浮颗粒依靠重力作用，从水中分离出来的过程称为沉淀。斜板沉淀池是把与水平面成一定角度(600与450)的众多斜板放置于沉淀池中构成。

　　通过实验希望达到以下目的：

　　1、通过进行双向流斜板沉淀池的模拟实验，进一步加深对其构造和工作原理的认识;

　　2、进一步了解斜板沉淀池运行的影响因素;

　　3、熟悉双向流斜板沉淀池的运行操作方法。

二、ZLHJ-V47双向流斜板沉淀池装置的实验装置工作原理：

　　根据浅层理论，在沉淀池有效容积一定的条件下，增加沉淀面积，可以提高沉淀效率。斜板沉淀池实际上是把多层沉淀池的底板做成一定的倾斜度，水在斜板的流动过程中，水中颗粒则沉于斜板上，当颗粒积累到一定程度时，便自动滑下。从改善沉淀池水力条件的角度来分析，由于斜板沉淀池水力半径减小，从而使雷诺数Re大为降低，而弗劳德数Fr则大为提高。一般来讲斜板沉淀池中的水流基本上属层流状态。

三、ZLHJ-V47双向流斜板沉淀池装置的主要技术指标及参数：

　　1、环境温度：5℃～40℃

　　2、处理水量：0.3～0.5 m3/h

　　3、设计进、出水浊度：

　　进水：浊度 60º～100º 出水：10º～20º

　　进水：SS 80～160mg/L 出水：8～16 mg/L

　　进水：pH值 6～9 出水：6～9

　　4、外形尺寸： 900mm×500mm×1500mm、

　　5、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护;

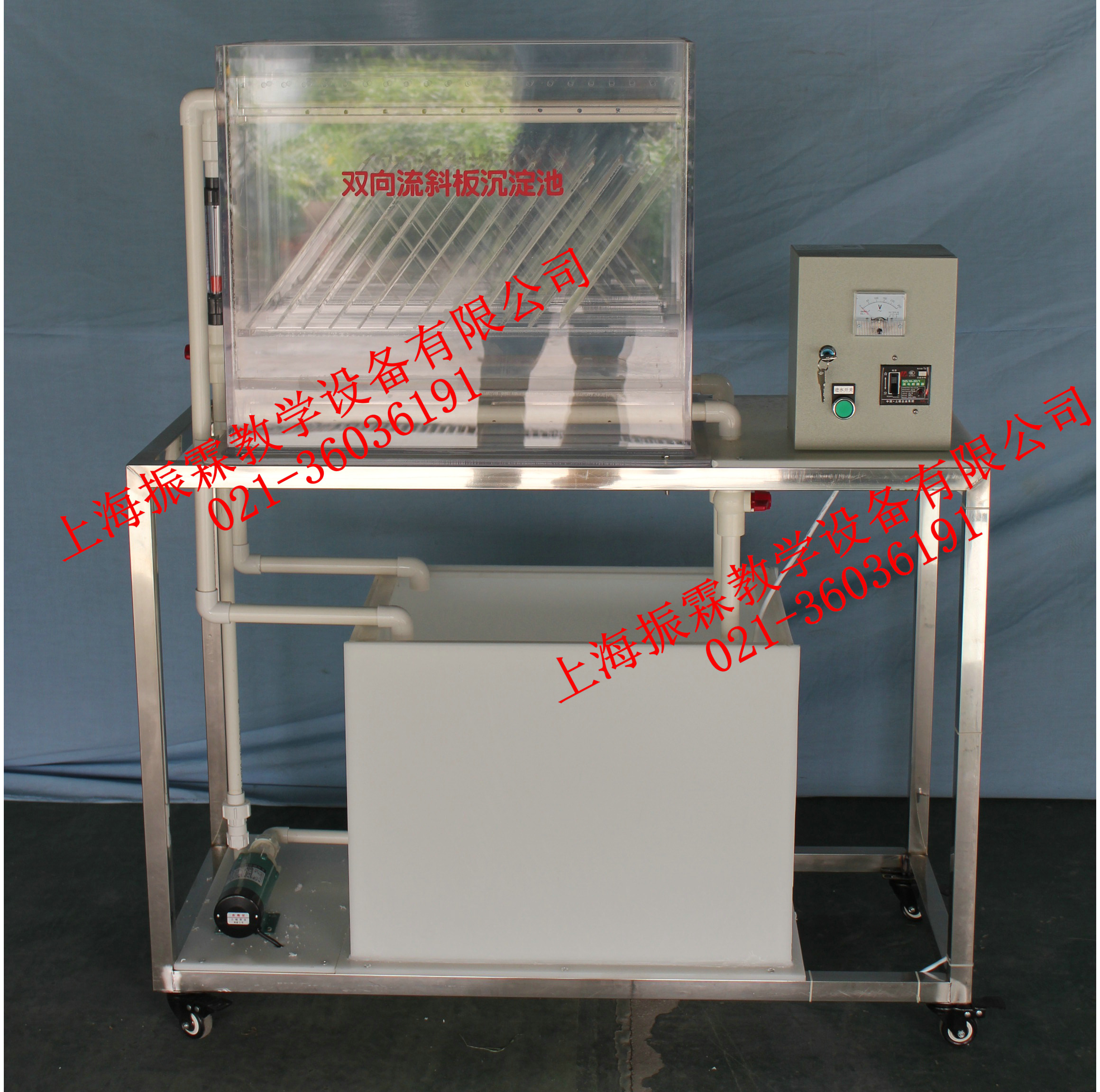

四、ZLHJ-V47双向流斜板沉淀池装置的主要参数及配置：

　　1、双向流斜板沉淀池体1套：透明有机玻璃材质、厚度10mm，斜板1套：透明有机玻璃材质、厚度6mm，斜板倾角60º;

　　2、原水箱和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净;

　　3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速90rpm)、

　　4、防腐蚀进水泵1台：流量：27～32(L/min)、扬程：3.1～4.3(m);、

　　5、流量测量与调节：转子流量计，污水流量1个(量程60-600L/H);

　　6、配水管阀门、排水管、排泥槽、排泥管;

　　7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

　　8、配套UPVC连接管道和阀门(中财品牌)。
