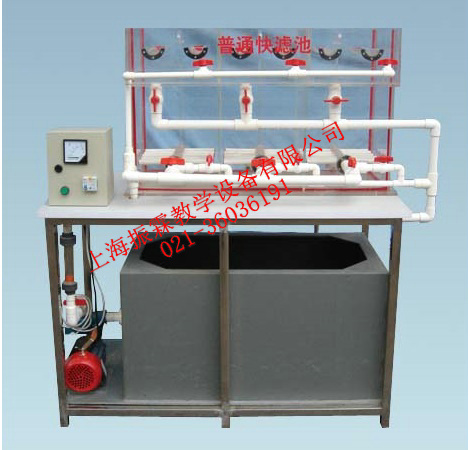

普通快滤池装置
- 发布者:信 息 资 讯 发表时间:2020-07-08
一、ZLHJ-V49普通快滤池装置的构造:
快滤池一般用钢筋混凝土建造,池内有排水槽、滤料层、垫料层和配水系统;池外有集中管廊,配有进水管、出水管、冲洗水管、冲洗水排出管等管道及配件。
过滤时,加入凝聚剂的浑水自进水管经集水渠、排水槽进入滤池,自上而下穿过滤料层、垫料层,由配水系统收集,并经出水管排出。此时开F1、F2,关F3、F4、F5。经过一段时间过滤,滤料层截留的悬浮物数量增加,滤层孔隙率减小,使孔隙水流速增大,其结果一方面造成过滤阻力增大,另一方面水流对孔隙中截留的杂质冲刷力增大,使出水水质变差。当水头损失超过允许值,或者出水的悬浮物浓度超过规定值,过滤即应终止,进行滤池反冲洗。反冲洗时,开F3、F4,关F1、F2。反冲洗水由冲洗水管经配水系统进入滤池,由下而上穿过垫料层、滤料层,最后由排水槽经集水渠排出。反冲洗完毕,又进入下一过滤周期。
二、ZLHJ-V49普通快滤池装置的主要技术指标及参数:
1、环境温度:5℃~40℃
2、处理水量:0.5~1m3/h、
3、滤池分为3格、
4、装置外形尺寸:1200mm×600mm×1200 mm
5、工作电源:AC220V±10%、50Hz,单相三线制,功率370W,安全保护:具有接地保护、漏电保护、过流保护;
三、ZLHJ-V49普通快滤池装置的主要配置:
1、快滤池池体:透明有机玻璃材质、厚度10mm,包含大阻力配水系统、承托层、滤料层和排水槽、进出水管道和阀门,反冲洗进出水管道和阀门等;
2、原水箱和清水箱1只:白色PP板、厚度10mm,底板上安装有放空阀,方便将水排净;
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速90rpm)、
4、水泵:额定流量1m3/h,功率370W,扬程15m;
5、流量测量与调节:转子流量计,污水流量1个,LZS-15(100~1000L/h);
6、进水管:DN20mm;反冲洗管:DN32mm;
7、石英砂滤料二种;
8、实验台面(10mm厚PP白色板)、
9、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,
10、配套UPVC连接管道和阀门(中财品牌)。
11、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。
