  • PLC可编程单片机自动控制原理综合实训装置


  • 发布者:信 息 资 讯 发表时间:2020-08-10
  •   PLC可编程.单片机.自动控制原理综合实训装置是专为职业院校及中职学校开设的可编程控制器技术及其应用等课程实验配套设计的,集PLC编程控制器及单片机控制与自动控制原理的实验挂箱于一体,综合性强、功能齐全,做到一机多用、资源共享、便于管理,大大节省实验室。可完成单片机、PLC编程控制器及自动控制原理技术课程的相关教学实训,是大中院校及中职理想的实验设备。

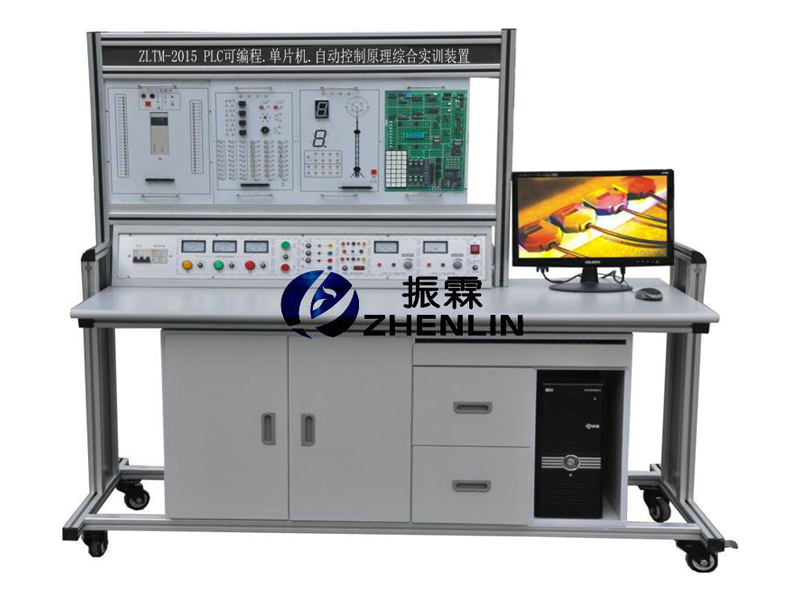

    ZLTM-2015 PLC可编程.单片机.自动控制原理综合实训装置
    一、PLC可编程.单片机.自动控制原理综合实训装置的特点:
    1、装置采用组件多结构 更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。
    2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性。
    3、实验对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。
    4、采用三菱FX系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。
    5、组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。
    二、PLC可编程.单片机.自动控制原理综合实训装置的构成
    1、PLC可编程控制器实验台:提供三相电源,直流稳压电源及安全保护装置
    2、PLC可编程控制器实验装置(挂箱规格:40×24×6 cm3):
    (1)PLC01 交通信号灯PLC自动控制实验挂箱
    (2)PLC02 搅拌器的PLC自动控制实验挂箱
    (3)PLC03 LED数码管显示PLC自动控制实验挂箱(实物)
    (4)PLC04 四层电梯的PLC自动控制实验挂箱(实物)
    (5)PLC05 加工中心刀具库选择控制实验挂箱(实物)
    (6)PLC06 艺术彩灯造型的PLC控制实验挂箱
    (7)PLC07 电机的自动控制实验挂箱(实物)
    (8)PLC08 步进电机的PLC控制实验挂箱(实物)
    (9)PLC09 模拟电视发射塔实验挂箱
    (10)PLC10 自动送料装车系统实验挂箱
    (11)PLC11 自动售货机实验挂箱
    (12)PLC12 自动成型系统实验挂箱
    (13)PLC13 水塔自动供水系统实验挂箱
    (14)PLC14 邮件自动分拣系统实验挂箱
    (15)PLC15 自动洗衣机系统实验挂箱
    (16)PLC16 电镀系统实验挂箱
    (17)PLC17 继电器控制实验挂箱(一)
    (18)三相鼠笼电动机380V Y /△接法
    (19)基础实验挂箱
    3、PLC可编程控制器操作桌
    4、编程应用软件
    5、仿真教学软件
    6、工控组态软件
    7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。
    8、51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)。
    9、电脑或手持编程器(用户自备或代购)
    三、PLC可编程.单片机.自动控制原理综合实训装置的技术性能
    1、输入电源:三相四线电源,输入时指示灯亮。
    2、电源输出:有漏电型保护器、过载、短路保护装置。
    A.三相四线380V输出,由三只电压表指示输出电压
    B.~220V通过安全插座输出
    C.+24V/2A直流稳压输出(数显)
    D.+5V/1A直流稳压输出(数显)
    E.±12V/1A直流稳压输出(根据装置需求而定)
    3、PLC可编程控制器:三菱FX1N-40mR(输入24点,输出16点),
    4、重量:100Kg
    5、外形尺寸:160×75×150 cm3
