  • PLC可编程伺服电机试验系统


  • 发布者:信 息 资 讯 发表时间:2020-08-11
  •   PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点,很快在我国的工业控制中占据了主导地位,并且不断发展。根据这一发展形势,全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务,作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程伺服电机试验台是根据这一教学要求开发的新一代PLC教学产品,产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

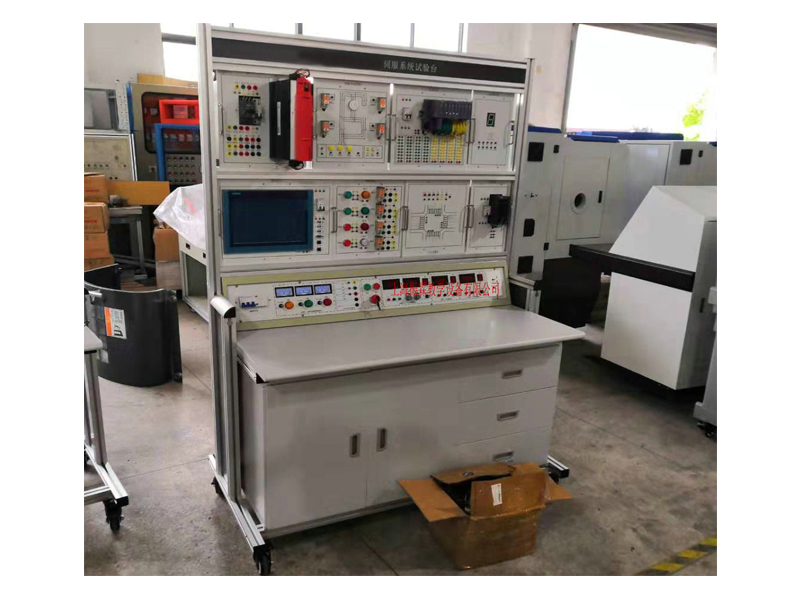

    ZLTM-205S PLC可编程伺服电机试验台
    一、PLC可编程伺服电机试验台的系统构成:
    1、PLC可编程控制器实验台(演示屏与控制箱构成)
    2、PLC可编程控制器实验演示装置
    3、PLC可编程控制器操作桌
    二、
    PLC可编程伺服电机试验台的控制箱技术指标:
    1、电源
      1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。
      1.2电源输出:有保险丝和漏电保护开关二级保护功能。输出交流220V工作电压有高精度电流表与电压表指示
    A组:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
    B组: 直流电压24V/20A输出,有高精度直流电压表指示电压输出,过流自动保护功能。
    C组:低压直流稳压电源,电压+12V/-12V输出,电流2A。
    D组: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。
    E组:恒流源,提供0-20mA恒流源
      F组:单相市电输出,供用户自备仪器使用。
    三、
    PLC可编程伺服电机试验台的主机挂箱功能、特点:
    ◆PLC主机:(客户提供)
    ◆型号:CPU1517(客户自提供)
    ◆输出电压:直流24V,电压表指示
    ◆利用应用软件编程
    ◆电源输入:交流220V,50Hz
    1)功能包括:
    ◆ 交流电源输入区                             ◆ PLC主机 、编程电缆
    ◆ LED发光管、指示灯                      ◆ 输出负载指示
     ◆ 输入模拟开关(按钮和开关)       ◆ LED数码管 、蜂鸣器
     ◆ 直流稳压电源5V1A,24V2A         ◆ PLC输入 、输出端口
    2)PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
    4)实验台本身带有24V20A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
    四、
    PLC可编程伺服电机试验台的实验桌:
      铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
    五、
    PLC可编程伺服电机试验台的实验演示挂箱:
      该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。演示挂箱后盖由铝合金注塑而成,箱体结构合理,工艺先进,美观大方。该装置在演示屏上位置可任意移动、互换。
      演示装置上对PLC的输入输出均采用24V电源,,每套演示装置主要由实验挂箱组成,它们的型号分别为:

    1)PLC001  交通信号灯PLC自动控制
    3)PLC003  LED数码管显示PLC自动控制(实物)
    7)PLC007  电机的自动控制(实物)

    17)PLC017 基础实验
    18)西门子PLC主机:CPU1517
    19)变频器模块G120(中正金码提供)
    20)触摸屏模块TP1200(中正金码提供)

    六、PLC可编程伺服电机试验台的实验项目:
    1.与、或、非逻辑功能实验
    2.定时器、计数器功能实验
    3.跳转、分支功能实验
    4.移位寄存器实验
    5.数据处理功能实验
    6.微分、位操作实验
    7.交通信号灯PLC自动控制实验
    8.LED数码官显示PLC自动控制实验
    13.电机的自动控制实验
    16.伺服电机控制实验
    24.三相异步电机的变频开环调速实验
    25.触摸屏的基本指令演示
    26.触摸屏的LED数码显示控制
    七、
    PLC可编程伺服电机试验台的配置清单:

    名称 型号 数量 单位 备注
    实验屏   1 铝合金
    电源控制箱   1 钢质喷塑
    实验桌   1 铝木结构
    学生凳   2 塑钢结构
    实验挂箱模块 交通信号灯PLC自动控制 1
    LED数码官显示PLC自动控制(实物) 1
    电机的自动控制(实物) 1
    PLC挂箱 1
    伺服挂箱 1
    基础实验 1
    软件 博途V15
    说明书 实验指导 1
    专用导线 实验连接线50CM自锁线 30
    100CM自锁线 10
    系统排线 1
      Ф4电机安全叠加连线 30
