一、ZLK-X10中央空调实验设备的概述：
中央空调实验设备是按照职业教育的教学和实训要求研发的产品。真实展现楼宇中央空调系统合理微缩的教学设备，整套实验设备可演示夏季制冷循环和冬季制热循环。这套实验系统，从结构上分为实验台和中央空调模型系统两部分。适合高职院校、中职学校的制冷制热技术、制冷流体机械、制冷制热设备维修工（初级、中级、高级）实训等教学实验设备。也培养掌握从事空调、制冷制热设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、ZLK-X10中央空调实验设备的控制部分（实验台）：

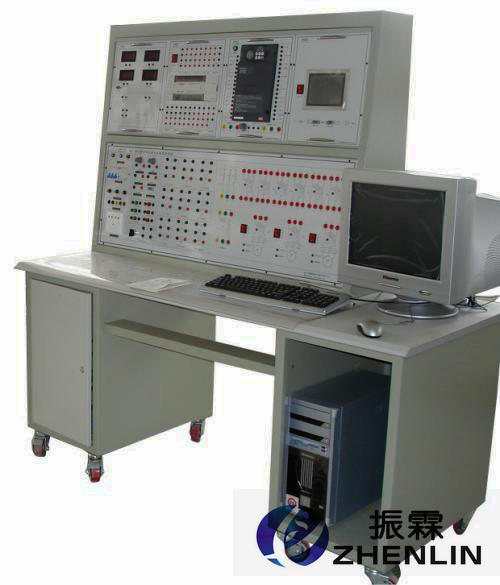

实验台采用模块化结构，即将电气控制部分按功能原理分解为不同的模块，模块采用挂箱结构，安装于实验桌上方的实验台上面。设计有AC380V电源输出（护套端子），AC220V（护套端子和插座）电源输出，DC24V（护套端子）电源输出，安全保护装置（空气开关，过流保护等），工作电源仪表显示等。
挂箱模块分为：1.PLC模块；2.变频器模块；3.触摸屏模块；4.继电器模块；5.按钮及指示灯模块；6.仪表模块等;
（1）中央空调实验设备PLC模块:

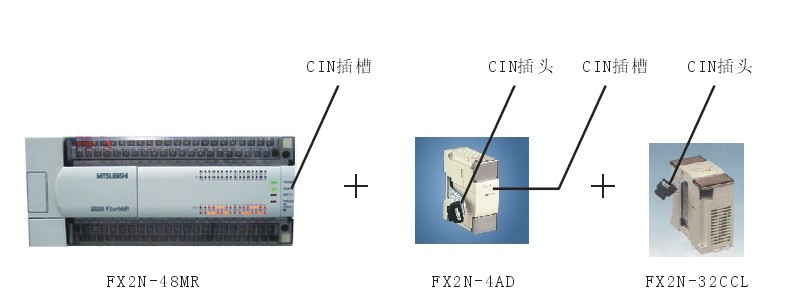

PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为：

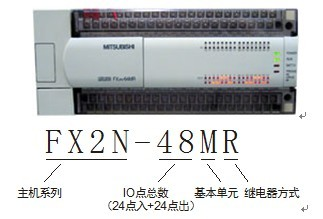

FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。

FX2N-4AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现4路温度信号同时进行采集。
中央空调实验设备关键配套件的名称、数量、产地:

序号	配件名称	规格型号	说明
1	PLC主机	FX2N-48MR-001	品牌:三菱；原产地:日本姬路。数量1台
2	AD模块	FX2N-4AD	品牌:三菱；原产地:日本姬路。数量1台

中央空调实验设备PLC的主要技术参数：

项目	规格		备注
运转控制方式	通过储存和程序周期运转
I/O控制方式	批次处理方法（当执行END指令时）		I/O指令可以刷新
运转处量时间	基本指令：0.08μs/指令；应用指令：1.52至几百μs/指令
编程语言	逻辑梯形图和指令清单		使用步进梯形图能生成SFC类型程序
程式容量	8000步内置
指令数目	基本顺序指令：27个；步进梯形指令：2个；应用指令：128个		最大可用298条应用指令
I/O配置	最大硬体I/O配置点256，用户的选择（最大可设输入256、输出256）
辅助继电器（M线圈）	一般	500点		M0至M499
	锁定	2572点		M50至M3071
	特殊	256点		M8000至M8255
状态继电器（S线圈）	一般	490点		S0至S499
	锁定	400点		S500至S899
	初始	10点		S0至S9
	信号报警	100点		S900至S999
定时器（C）	100毫秒	范围：0至3276.7秒200点		T0至T199
	10毫秒	范围：0至327.67秒46点		T200至T245
	1毫秒保持	范围：0至32.767秒4点		T246至T249
	100毫秒保持	范围：0至3276.7秒6点		T250至T255
计数器（C）	一般16位	范围：0至32767数200点		C0至C199类型：16位上计数
	锁定16位	100点(子系统)		C100至C199，类型：16位上计数器
	一般32位	范围：-2147483648至+2147483647 35点		C200至C219，类型：32位上/下计数器
	锁定32位	15点		C220至C234类型：16位上/下计数器
高速计数器（C）	单相	范围：-2147483648至+2147483647一般规则：选择组合计数频率不大于20KH_Z的计数器组合，注意所有的计数器锁定		C235至C240，6点
	单相C/W起始			C241至C245，5点
	双相			C246至C250，5点
	A/B相			C251至C255，5点

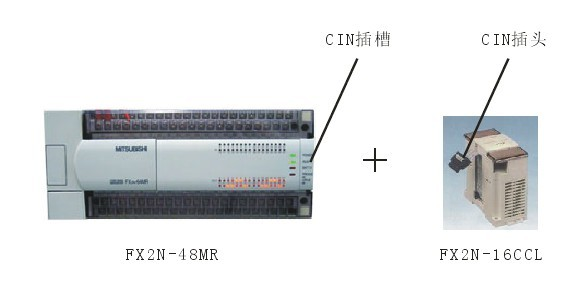

中央空调实验设备主站模块的配置为：

FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-16CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）中央空调实验设备触摸屏模块:
触摸屏模块采用5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。

（3）中央空调实验设备变频器模块:
变频器采用三菱FR-E740-0.75KW，输入电压：AC380V，额定功率：0.75KW，具有频率、速度、磁通、转矩等控制功能，可多达15种速度的多段速预选控制。变频调速器用于控制中央空调系统主风机的运行速度。
（4）中央空调实验设备继电器模块:
继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
（5）中央空调实验设备仪表模块:

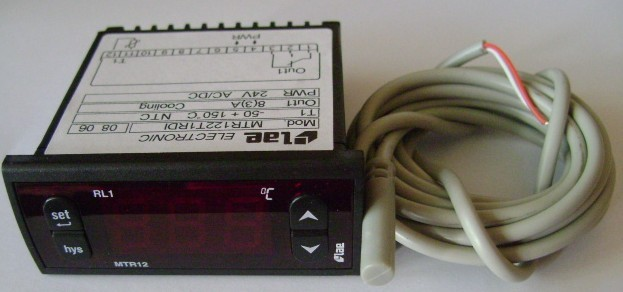

仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。

三、中央空调实验设备的项目指示：
1、三相带漏电保护总开关；
2、三相电源保险丝；
3、压缩机电压指示；
4、压缩机电流指示；
5、模拟锅炉电流指示；
6、冷水水泵压力指示；
7、热水水泵运行指示；
8、冷却水水泵运行指示；
9、空气调节风机电流指示；
10、压缩机工作指示;k.模拟锅炉工作指示；
l1、冷冻水水泵工作指示；
12、冷却塔工作指示；
12、冷却塔风机工作指示；
13、空气调节风机工作指示；
14、数显冷冻水水温调节指示；
15、数显热水水温指示；
16、数显冷却指示；
17、制冷开关；
18、数显冷水水温高调节指示；
19、制热开关；
20、数显热水水温调节指示。
四、中央空调实验设备的主要技术参数：
（1）工作电源：AC380V（三相五线）50Hz；
（2）环境温度：-10℃～40℃；
（3）相对湿度：≤85%；
（4）安全保护：漏电保护（动作电流≤30mA）,过流保护，熔断器保护；
（5）压缩机：AC380V,3P；
（6）PLC：FX2N-48MR-001；
（7）变频器：FR-E740-0.75KW-CH；
（8）触摸屏： 5.7寸，256色。
