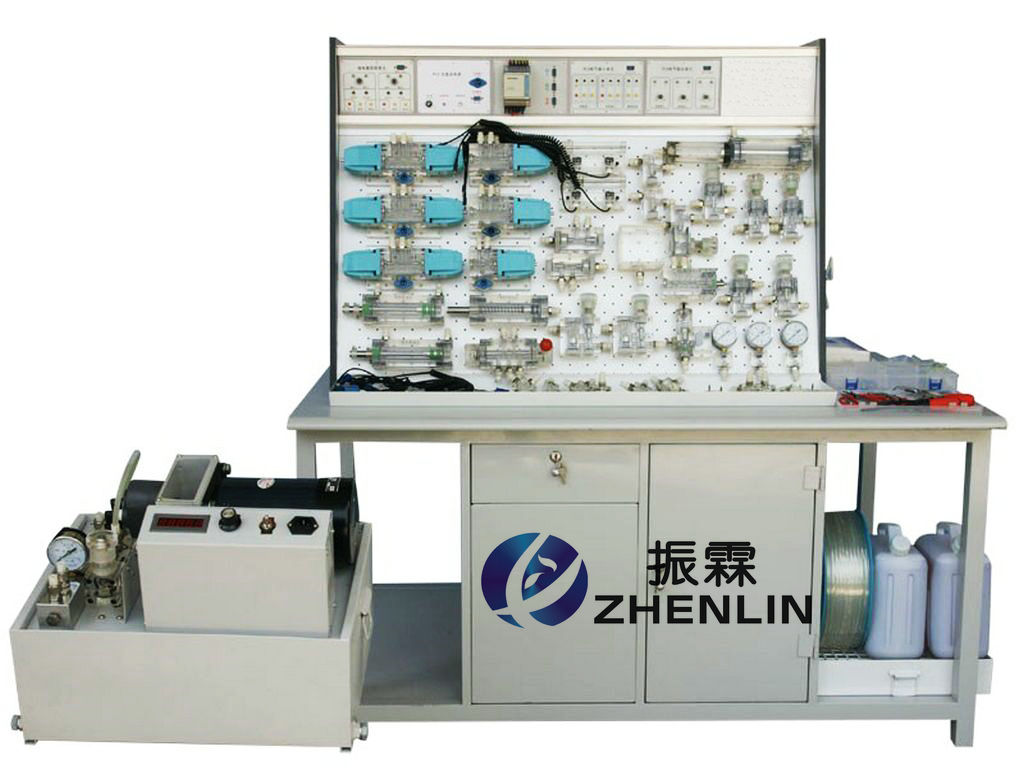

插孔式铁桌液压PLC控制实验台
- 发布者:信 息 资 讯 发表时间:2020-09-22
- 插孔式铁桌液压PLC控制实验台是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司专利产品透明液压传动演示系统的基础上,综合了液压PLC控制实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。一、插孔式铁桌液压PLC控制实验台可定制型号:
液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。同时,配备独立的继电器控制单元进行电气控制,简单实用。通过与PLC比较,可以加深对PLC可编程序控制器的了解及掌握。
插孔式铁桌单面单套液压PLC控制实验台
插孔式铁桌双面合一液压PLC控制实验台
插孔式铁桌双面双套液压PLC控制实验台
二、插孔式铁桌液压PLC控制实验台的特点:
实验系统采用“二合一”双面结构,即一张实验桌可供两组四位学生分别双面进行液压综合实验,优化共享资源,提高产品的性能价格比。整体结构简单,实用性强。该实验台采用了铝合金及高密度板材料。美观大方,坚固耐用,操作方便。基本配置为:液压实验元件1套,液压实验PLC电气控制系统1套;液压实验继电器控制模块1套;液压实验泵站1台。(计算机根据学校要求另行配置)。
三、插孔式铁桌液压PLC控制实验台的技术参数:
1、电源:AC 220V 50Hz(市电)
2、实验台外形尺寸: 1500mm× 1000mm×820mm
3、实验支架尺寸: 1130mm×500mm×770mm
4、PLC可编程序控制器:三菱FX1s-14MR型主机,8输入、6输出。
5、实验专用齿轮泵站
工作电源:AC:220V 电机功率:750W 电机调速范围: 0-1500转/分安全限速范围:1000-1500转/分 油泵输出最高工作压力:2.5MPa 安全压力设定范围:0.3 - 2.5 MPa 油箱容积:25L 液压泵工作时离液压台1.5m远处噪声≤58dB

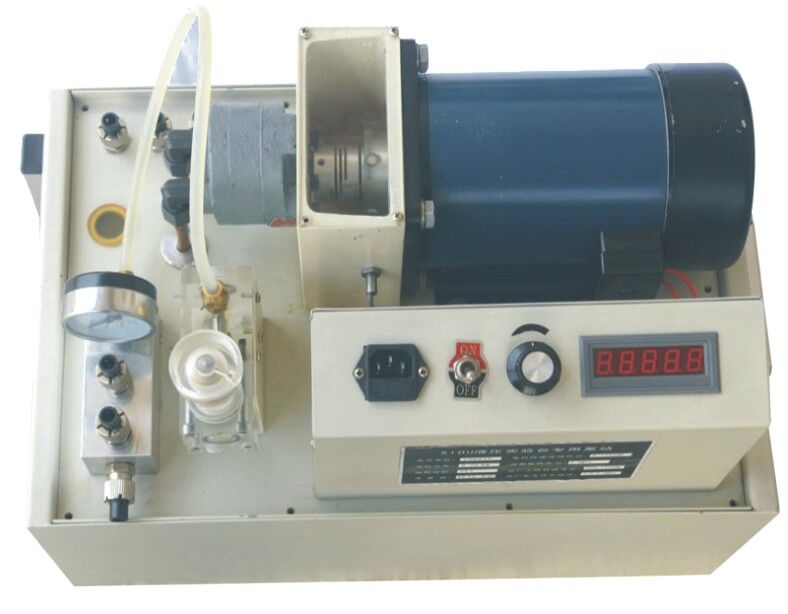

实验专用齿轮泵站
四、插孔式铁桌液压PLC控制实验台的基本元件:
(一)、液压元件配备:
压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O”型三位四通电磁换向阀,“H”型三位四通电磁换向阀,“M”型三位四通电磁换向阀,压力继电器,行程开关等。
(二)、电气模块:
1、直流24V(2A)电源单元
2、PLC可编程序控制器
3、PLC电气控制输入单元
4、PLC电气控制输出单元
5、继电器控制单元
(三)、附件:
1、菲力格-300专业工具配件箱
五、插孔式铁桌液压PLC控制实验台的基本实验回路
1、用换向阀的换向回路
2、用“O”型机能换向阀的闭锁回路
3、用液控单向阀的闭锁回路
4、压力调定回路
5、二级压力回路
6、用减压阀的减压回路
7、用增压缸的增压回路
8、用换向阀的卸载回路
9、进油节流调速回路
10、回油节流调速回路
11、调速齿轮泵调速回路
12、调速齿轮泵和调速阀的复合调速回路
13、流量阀短接的速度换接回路
14、二次进给回路
15、用顺序阀的顺序动作回路
16、用压力继电器的顺序动作回路
17、用行程开关的顺序动作回路
18、用行程换向阀的顺序动作回路找不到想找的产品?请点击 产品导航页
