一、液压与气压传动PLC控制综合实训装置（工业型）概述：

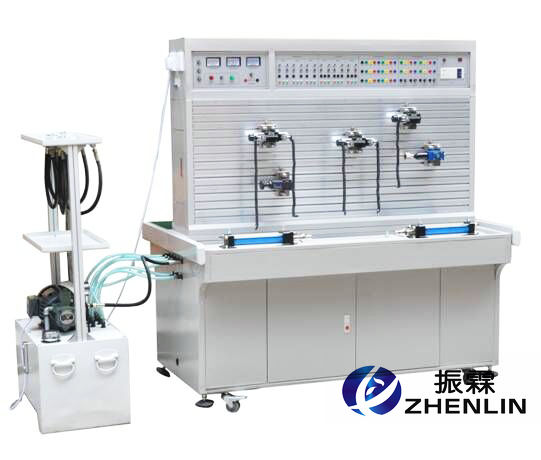

　　液压与气压传动PLC控制综合实训装置采用“二合一”结构，配备两套实验设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有独立的PLC电气控制设备。
　　同一套装置既可以分别独立进行液压控制、气动控制的相应基本同路及其应用实验，又可以进行PLC编程及应用控制实验，适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。
液压传动部分技术参数及指标：
　　集真实的液压元件、各执行模块、继电器控制单元、PLC编程及MGGS组态监控技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
二、液压与气压传动PLC控制综合实训装置的技术参数：
输入电源：三相五线，380V．允差±l0%，50Hz。
装置容量：<2kVA。
变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出配有控制模块：电源模块，继电器控制模块，控制按钮模块等。
电机：额定电压380V．额定功率0.75kW，绝缘等级B
液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
三、液压与气压传动PLC控制综合实训装置的配有中高压液压元件：

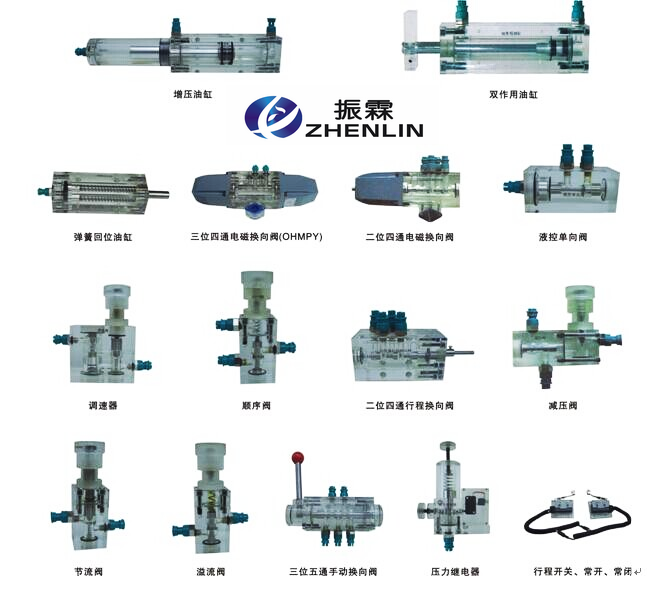

四、液压与气压传动PLC控制综合实训装置的液压元器件清单：

序号	型号/规格	名称	数量	单位
1	2FRM5-31B/15QB	二通流量阀（调速阀）	2	只
2	3WE6A61B/CG24N9Z5L	二位三通电磁换向阀	2	只
3	4WE6C61B/CG24N925L	二位四通电磁换向阀	1	只
4	4WMM6C50BF	二位四通手控换向阀	1	只
5	4WE6E61B/CG24N9Z5L	三位四通电磁换向阀	1	只
6	4WE6J61B/CG24N9Z5L	三位四通电磁换向阀	1	只
7	LI-10B	单向节流阀	1	只
8	I-10B	单向阀	1	只
9	Y-10B	先导式溢流阀	1	只
10	DG-02B	直动式溢流阀	1	只
11	XYI-25B	先导式单向顺序阀	1	只
12	J-10B	直先导式减压阀	1	只
13	IY-25B	液控单向阀	2	只
14	HED40P15/100Z14L24	压力继电器	2	只
15		三通	4	只
16		四通	3	只
17	MOB40-200	油缸（卧式带杆头）	2	只
18	YN-100ZQ/10MPa	耐震压力表	1	只
19		行程开关	4	只
20	胶管	M16*1.5/8I-W-0.5M(装好快捷接头)	10	根
21	胶管	M16*1.5/8I-W-0.7M(装好快捷接头)	15	根
22	M16*2.4	O型圈	2	个
23	11*1.9	O型圈	3	个
24		电机电源线（制作好）三相四线电线	1	根
25		油箱铁盘（一个为平一个为弯）	1	个
26		泵站（油箱）	1	个
27		液压实验指导书说明书	1	册
28		PLC编程软件程序光盘	1	个
29	三菱	编程电缆	1	条

五、液压与气压传动PLC控制综合实训装置可以完成的实训项目：
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用“O”型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回路
通过组态仿真画面演示及控制的液压控制实验项目：
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用“O”型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回路
一、气动传动实训技术及指标：
　　气动元件有气控、电控和手控等方式，气动回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制；各个气动元件成独立模块，均装有带弹性插脚的底板，在通用铝型材板上构建成各种气动回路：集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有电流型漏电保护，系统额定压力保护。
技术参数及基本配置：
输入电源：三相五线，380V，允差±10%，50Hz。
装置容量：<1kVA。
静音空气压缩机：工作电源AC 220V，允差±10%，50Hz;电机功率250W:标称容积10L，额定输出气压1Mpa。．
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出。
配有控制模块：电源模块，PLC控制模块，PLC按钮控制模块。继电器控制模块，控制按钮模块。
