  • 全车电器综合实训台


  • 发布者:信 息 资 讯 发表时间:2020-10-19
  •   全车电器综合实训台适用于大专院校、中职学校、汽车驾驶培训、汽车修理专业教学之用,实训台采用整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。通过电路实训台的演示,可清楚了解轿车内部的电路电器结构与功能,便于学生较快地掌握轿车的电路构造和原理,提高学生对轿车电路的初步认识,使学生了解整车电路起到更直观更深入的教学目的,是各汽车学校对电路电器理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

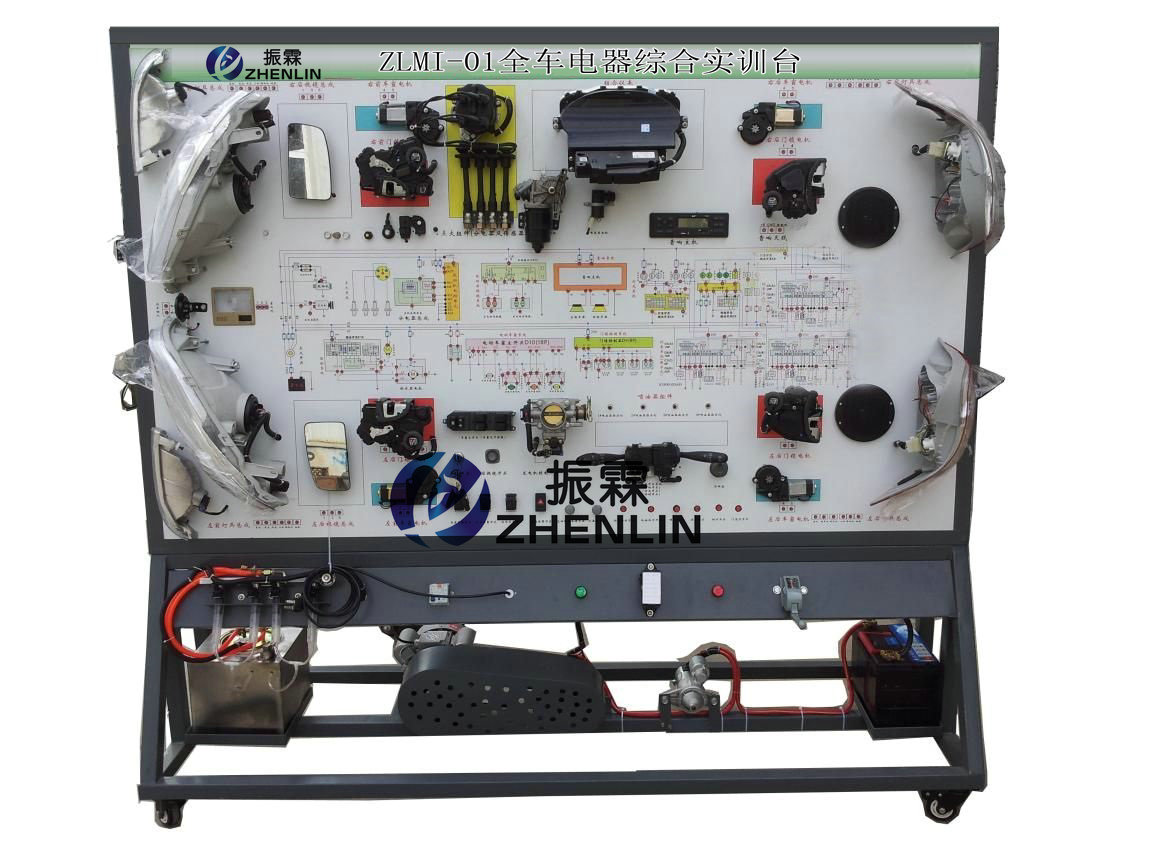

    全车电器综合实训台,汽车电器实验台--上海振霖公司
    一、全车电路电器综合实训台功能特点:
    1、真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
    2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
    3、示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    4、设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
    5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
    二、全车电路电器综合实训台技术规格:
    1、外形尺寸(约):2080×700×1900mm(长×宽×高)
    2、动力电源:三相四线(或三相五线)380V±10% 50Hz
    3、工作电压:直流12V
    4、工作温度:-40℃~+50℃
    5、三相异步电动机
    6、电压:AC 220V/380V
    7、功率:2.2KW
    8、转速:1420r/min
    9、颜色:7032
    10、钢管:40*40*3mm
    11、机柜:1.5mm冷板冲压成形,背面设置维修门;
    12、移动脚轮:100*60mm
