  • CAN数据传输网络系统示教板


  • 发布者:信 息 资 讯 发表时间:2020-10-20
  • 一、CAN数据传输网络系统示教板的产品简介:
      采用全新大众B5数据传输网络系统实物为基础,充分展示CAN数据传输网络系统的组成结构和工作过程。
      适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。

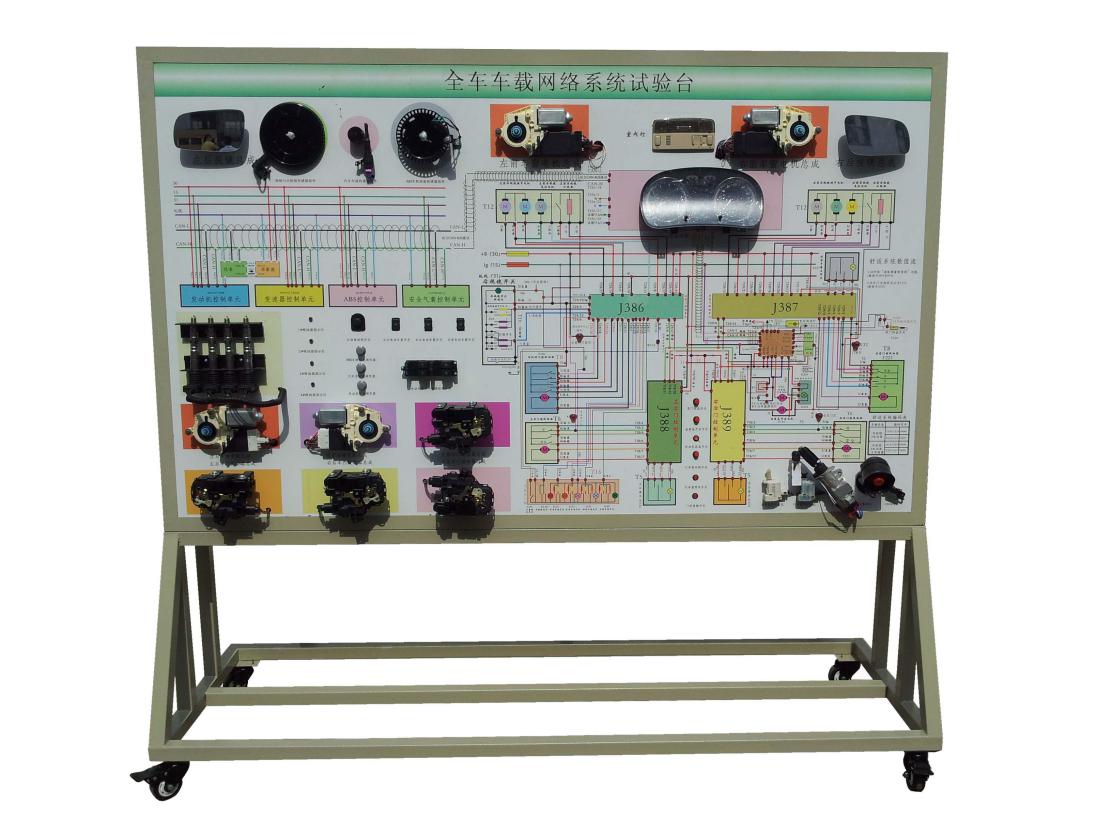

    CAN数据传输网络系统示教板,汽车示教板--上海振霖公司
    二、CAN数据传输网络系统示教板的功能特点:
    1.真实可运行的CAN数据传输网络系统,充分展示车载网络系统的组成结构,操纵各种数据传输信号的电路元件,如档位开关、节气门信号、转速信号、水温信号、防盗信号、电动窗开关信号、门锁信号等,真实演示CAN数据传输网络系统的工作过程。
    2.示教板面板采用耐撞击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析车载网络系统的工作原理。
    3.示教板面板上安装有检测端子,可直接在面板上检测CAN数据传输网络系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
    4.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
    5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
    6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    三、CAN数据传输网络系统示教板的技术规格:
    外形尺寸(约):2400×700×1800mm(长×宽×高)
    外接电源:交流220V±10% 50Hz
    工作电压:直流12V
    工作温度:-40℃~+50℃
    颜色:7032
    钢管:40*40*3mm
    机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:100*60mm
