  • 汽车车门电器系统演示台


  • 发布者:信 息 资 讯 发表时间:2020-10-27
  • 一、汽车车门电器系统示教板的产品要求:
      该设备采用全新捷达汽车车门电器系统,包含电动窗、中控门锁及后视镜系统实物为基础,充分展示汽车电动窗、中控门锁及后视镜系统的组成结构和工作过程。适用于学校对汽车车门电器系统,包含电动窗、中控门锁及后视镜系统理论和维修实训的教学需要。

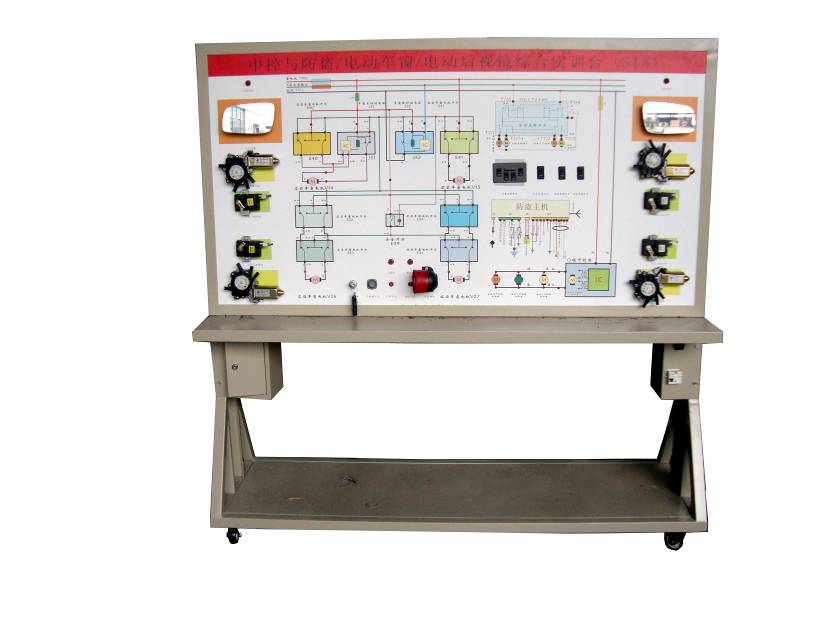

    汽车车门电器系统示教板,汽车车门示教板,汽车电器示教板
    二、汽车车门电器系统示教板的功能特点:
    1.真实可运行的汽车车门电器系统,包含电动窗、中控门锁及后视镜系统,充分展示汽车车门电器系统,包含电动窗、中控门锁及后视镜系统的组成结构。
    2.操纵电动窗开关、中控门锁开关及后视镜开关,可真实演示汽车电动窗、中控门锁及后视镜系统的工作过程。
    3.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电动窗、中控门锁及后视镜系统的工作原理。
    4.示教板面板上安装有检测端子,可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
    5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
    6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    三、汽车车门电器系统示教板的技术规格:
      外形尺寸(约):1740×600×1700mm(长×宽×高)
      外接电源:交流220V±10% 50Hz
      工作电压:直流12V
      工作温度:-40℃~+50℃
      颜色:7032
      钢管:40*40*3mm
      机柜:1.5mm冷板冲压成形,背面设置维修门;
      移动脚轮:100*60mm
