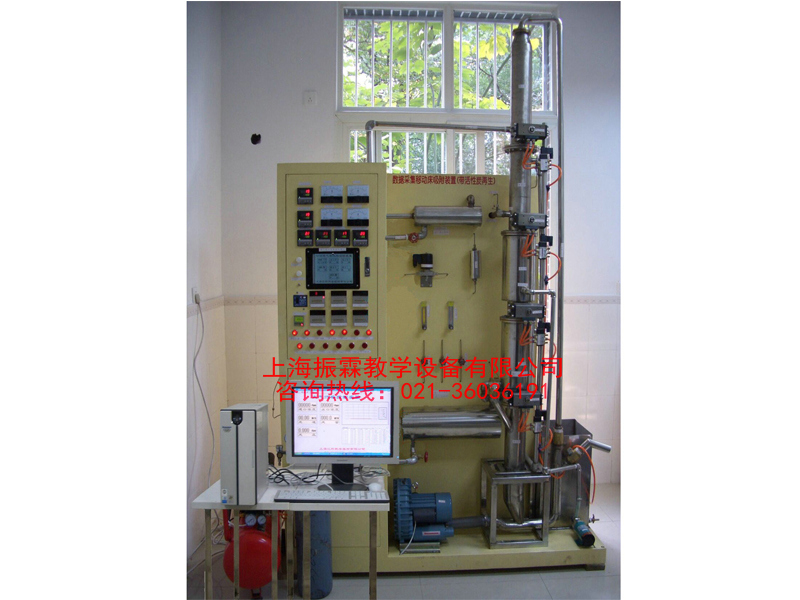

  • 数据采集活性炭移动床吸附实验装置(自动控制、全套不锈钢、带活性炭再生)


  • 发布者:信 息 资 讯 发表时间:2020-11-19
  • 废气治理实验设备,活性炭移动床吸附实验装置,环境工程实验装置--上海振霖教学设备有限公司

    一、数据采集活性炭移动床吸附实验装置(自动控制、全套不锈钢、带活性炭再生)的原理 、用途:

      移动床吸附是气体吸附工艺中一种典型的处理设备,其优点是处理气量大,吸附剂可循环使用,适用于稳定连续量大的气体净化工艺,缺点是吸附剂的磨损较大。移动吸附床主要包括上下两层,中间为锁气排料装置。在床层上部,吸附剂不断向下移动与上升的气体逆流接触,完成污染气体的吸附。在床层的中部,吸附剂在下降的过程中,经历了解吸再生阶段。然后进入最底端冷却后通过气力输送返回到塔顶重新进行吸附。脱附下来的浓集气体通过冷凝回收部分污染物。整个系统内,吸附和脱附连续完成,包括了吸附、脱附,冷却,提升、冷凝等过程。但由于结构较为复杂,学生往往对于其处理流程及操作较为模糊。本装置是专门研制的小型教学实验模型。设备包括移动床的所有组成,即吸附、脱附(再生)增浓,浓集气的冷凝回收,脱附后活性炭的冷却和气力提升等、用于教学实验及科研的模型试验。

    二、数据采集活性炭移动床吸附实验装置(自动控制、全套不锈钢、带活性炭再生)的主要技术指标及参数:

      1、实验气量4m3/h,

      2、对有机物的净化效率90%。

      3、再生加热器功率:2kw

      4、吸附器直径:Ø 100mm高1300mm

      5、装置外形尺寸:1450mm×450mm×1600mm、

      6、工作电源:AC220V±10%、50Hz,单相三线制,功率3500W;安全保护:具有接地保护、漏电保护、过流保护;

      7、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;、

    三、数据采集活性炭移动床吸附实验装置(自动控制、全套不锈钢、带活性炭再生)的主要配置:

      1、在线进、出VOCs气体浓度检测系统各1套(VOCs传感器)2只:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

      2、在线风压、风量及风速检测系统1套:压力传感器1套:316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;

      3、风管内在线温度、湿度检测系统1套:远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

      4、采用10.4寸彩色液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

      5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件:

      1、三段活性炭移动床吸附器1套、304不锈钢材质、厚度1.5mm、含活性炭填料、

      2、有机气体发生装置1套、304不锈钢材质、厚度1.5mm、

      3、气体混合缓冲器1套、304不锈钢材质、厚度1.5mm、

      4、漩涡式喷气风机2台、电源:AC220V,单相三线制,功率370W

      5、抽吸风机1台、电源:AC220V,单相三线制,功率120W

      6、活性炭移动电机2套、电源:AC220V,单相三线制,功率250W

      7、数显调速器2套、控制移动电机调节快慢;

      8、加热器1套、电源:AC220V,单相三线制,功率1300W

      9、温度控制系统1套、(控温精度:±1℃)、PT100温度传感器1只;

      10、冷却器1套、304不锈钢材质、厚度1mm、

      11、降温系统1套、304不锈钢材质、厚度2mm、

      12、阻火缓冲箱1套、304不锈钢材质、厚度1mm、

      13、温度控制传感器4只、(数显仪表)

      14、人工监测进出口4套、304不锈钢材质、

      15、气体流量计1只、(LZB-15、量程400~4000L/h)气体流量计1只、(LZB-3、量程30~300L/h)

      16、气体与钢瓶1套(8升)、气体流量计1个(LZB-3、量程30~300L/h)、不锈钢双表头气体减压阀1只、

      17、电源控制系统:漏电保护器、带灯自锁按钮开关、

      18、304不锈钢材质连接管路及控制球阀(规格:Ø 20)

      19、设备框架控制柜1只(配脚轮均为万向轮带禁锢脚)等组成。
