电力电子技术：一门新兴技术，它是由电力学、电子学和控制理论三个学科交叉而成的，已成为现代电气 工程与自动化专业不可缺少的一门专业基础课，在培养本专业人才中占有重要地位。

　　电子技术包括信息电子技术和电力电子技术两大分支。通常所说的模拟电子技术和数字电子技术都属于信息电子技术。电力电子技术是应用于电力领域的电子技术。具体的说，就是使用电力电子器件对电能进行变换和控制的技术。所用的电力电子器件均用半导体制成，故也称为电力半导体器件。电力电子技术所变换的“电力”，功率可以大到数百MW甚至GW，也可以小到数W甚至1W以下。信息电子技术主要用于信息处理，而电力电子技术则主要用于电力变换。

　　电力拖动：以电动机作为原动机拖动机械设备运动的一种拖动方式，又称电机传动。按电动机供电电流制式的不同，有直流电力拖动和交流电力拖动两种。随着工业技术的发展，对电力拖动的静态与动态控制性能都有了较高的要求，具有反馈控制的直流电力拖动以其优越的性能曾一度占据了可调速与可逆电力拖动的绝大部分应用场合。

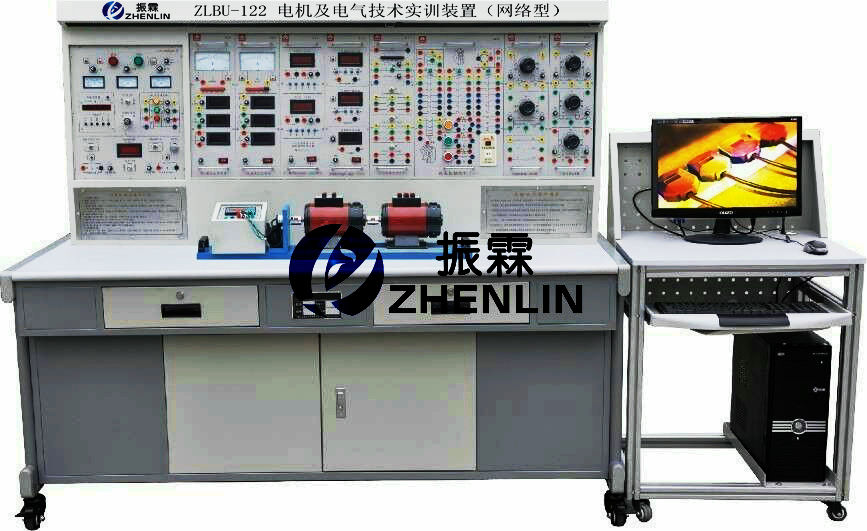

ZLBU-122型 电力电子与电机拖动技术实验台

一、概述
　　“ZLBU-122型 电力电子与电机拖动技术实验台”依据高等院校最新统编教材《电力电子技术》(第五版)(西安交通大学王兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。
二、特点
  1、综合性强 本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。
  2、适应性强 能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
  3、整套性强 从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。
  4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
  5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。
  6、开放性强 控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。
  7、先进性强 本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
三、适用范围
　　本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实验项目。
四、技术性能
  1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
  2、工作环境: 温度-10℃－+40℃　相对湿度＜85％（25℃） 海拨＜4000m
  3、装置容量：＜1.5KVA
  4、外形尺寸：187×70×160 cm
五、装置的基本配备
1、DK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
（1）交流电源：
提供交流电源：直流调速档为三相交流电  200V/3A
交流调速档为三相交流电  240V/3A
（2）高压直流电源
  励磁电源：220V（0.5A），具有输出短路保护。
（3）指针式仪表：
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级;
(4)数字式仪表
A.智能型真有效值交流数字电压表1只
1)测量范围：0-500V,设置 2V/20V/200V/1000V四量程，量程自动切换,超量程报警。
2)显示四位测量值，具有超量程自动提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
B.智能型真有效值交流数字电流表1只
1)测量范围：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功能。
2)显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+4。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
C、智能型直流电压表
1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。
2) 显示四位测量值，具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
    7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

D、智能型直流电流表
1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。
2显示四位测量值，超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
（5）人身安全保护体系
三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使输出与电网隔离（浮地设计），对人身安全起到一定的保护作用。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
实验连接线及插座：强、弱电连接线及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
（6）控制屏其它设施
控制屏正面大凹槽内，设有两根钢管，可挂置实验部件，凹槽底部设有3芯插座，挂箱的供电由这些插座提供。控制屏两边设有单相三极220V电源插座及三相四极380V电源插座，还设有实验台照明用的40W日光灯一盏。
2、DK02实验桌
　　实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
  3、DQ03-1固定电机导轨、测速系统及智能数显转速表
4、DQ27三相可调电阻（每组900Ω×2/0.41A）
  5、DK03晶闸管主电路
    提供12只5A/1000V的晶闸管，4只二极管，每只晶闸管均设有保护装置，晶闸管可通过外加信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验；设有带镜面精密指针式直流电压表±300V，精度1.0级带镜面直流电流表±2A，精度1.0级各一只和平波电抗器一组。
  6、DK04三相晶闸管触发电路
    提供三相触发电路、功放电路等，与“DK03”配套使用。
7、DK05 单相晶闸管触发电路实验
提供单结晶体管、锯齿波同步移向、单相交流调压，正弦波同步移向，西门子TC785集成触发电路。
    8、DK06电机调速控制实验（Ⅰ）
提供以下模块：给定（带数显）、调节器I、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC）、电压隔离器（TVD）。其中调节器I和调节器II的比例增益由电位器调节。
9、DK07直流斩波实验
  根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。
10、DK08给定及实验器件
    提供给定（±15V可调电压输出）、压敏电阻（作为过压保护元件，内部已连成三角形接法）、二极管等。
   11、DK09新器件特性实验
提供SCR、MOSFET、IGBT、GTO 、GTR新器件，与DJK06配套使用，可测定其特性曲线；与DJK12配套使用，可完成电力电子新器件的驱动特性实验。
12、DK10可调电阻器，电容器
提供耐压AC100V的可调电容三组，调节范围为0.1～11.37uF，0～999KΩ十进制可调电阻两组。
13、DK11单相调压与可调负载
    提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调电源；一个整流滤波电路以及0～90Ω/1.3A（串联）或0～45Ω/2.6A（并联）瓷盘可调电阻，为相应的实验提供一个可调的阻性负载。
  14、DK12变压器实验
    提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验；还设有三相不控整流电路等模块。
15、DK13功率器件驱动电路实验箱
    主要是为完成新器件特性实验提供驱动和保护电路，使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
  （1）电源：为驱动电路提供电源，包括±5V、+20V、±15V直流电源。
  （2）驱动电路：包括MOSFET、IGBT、GTR和GTO的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
  （3）PWM波形发生器：由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形；可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比；频率范围分为2挡，通过钮子开关切换，高频档是为MOSFET和IGBT驱动电路提供PWM波形，频率调节范围4KHz～10KHz；低频档是为GTR和GTO驱动电路提供PWM波形，频率调节范围400Hz～1KHz；占空比均能从0%调至100%。
  16、DK14单相交直交变频原理
　　根据普通高等教育“九五”国家级重点教材，王兆安、黄俊主编的《电力电子技术》(第四版)的相关内容进行开发，用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用。能完成如下实验项目：1、SPWM波形成的过程；2、交直交变频电路在不同负载（电阻，电感）时的工作情况和波形，并研究工作频率对电路工作波形的影响；   3、IGBT管专用集成驱动芯片的工作特性。
  17、DK17双闭环H桥DC/DC变换直流脉宽调速系统
　　通过对四个桥臂上IGBT管的触发控制，来实现对可逆直流他励电机进行调速的目的，主要由三大部分组成，即主回路部分、控制电路部分和调节部分。主回路由直流电源、四种IGBT管组成；控制回路部分由专用芯片产生PWM脉冲波，PWM波脉冲发生器产生的四路控制脉冲，分别驱动四个桥臂的IGBT管；调节部分由两个PI调节器组成，并通过速度环、电流环构成的反馈回路使电机的转速稳定运行在给定的转速下。本实验挂件可完成的实验项目有：（1）全桥DC/DC 变换电路实验（2）双闭环可逆直流脉宽调速实验。
 18、DK19半桥型开关稳压电源
　　提供了半桥型开关稳压电源的主电路和控制电路，主电路中的电力电子器件为电力MOSFET管；控制电路采用专用PWM控制集成电路SG3525，采用恒频脉宽调制控制方案。可完成“开关电路在开环与闭环下负载特性的测试”以及“电源电压波动对输出的影响”等实验内容。
  19、DQ07-1直流发电机（DC220V，240W）
20、DQ09直流并励电动机 （DC220V，185W）
21、ZL06 实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
22、学生凳子2只/套。
　　 每套设备提供2只铁质四脚方凳，凳子面板采用高强度高密度板，结实耐用，美观大方。
23、基于物联网实验室安全用电智能控制系统（全室配1套）
　　由执行装置与网机组成，技术参数分别为：
（1）执行装置技术参数
（1）极数：3P+N
（2）脱扣特性：C（5-10）In D（10-14）In
（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）额定电压：Ue AC 230V/400V
（5）额定频率f：50Hz
（6）额定短路分断能力：Icu10kA
（7）壳架等级额定电流：Inm63A
（8）缺相保护：设备防烧毁保护模式
（9）漏电保护：元器件损坏保护模式
（10）过载保护：电流过大防烧毁模式
（11）短路保护：碰线防烧毁模式
（12）挂锁保护：便于维修安全
（13）过温保护：可监测线路温度
（14）过欠压保护：防止造成人身事故和机械设备损坏
（15）漏电或触电时0.1秒断开
（16）故障指示灯，便于查看工作状态
★（17）挂锁功能，检修更方便
（2）网机技术参数
（1）内置STM32F103C8T6主控芯片
（2）外置8M无源晶振
（3）采用SP3485作为485通信芯片
（4）485防浪涌保护
（5）标准RS485接口，可直接串口设备
（6）智能型数据终端，便捷实现数据传输功能
★（7）提供强大的中心管理软件，方便设备管理
★（8）提供便捷的软件升级和固件更新服务
★（9）提供数据库数据备份，方便查看历史数据
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）电源：AC220V
（13）功耗：1.5W
（14）工作温度：-25℃ - +70℃
（15）工作湿度：95%
（16）WiFi版最大下行传输速率：64kbps
（17）WiFi版最大上行传输速率：32kbps
提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
24、智慧教室综合测控系统（该系统采用一体化设计，要求所有功能集中在一块核心控制器上，不接受采用多种模块拼装，确保使用人员的人身安全及设备安全的性能指标）（全室配1套）
A、虚拟示波器所需实现的功能：
50MHz   2路波形测量功能；
B、2路逻辑分析仪功能；
C、1路任意波形信号发生器输出；
200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
在、2路PWM脉冲信号发生器：可设置频率、占空比。
D、万用表功能
1）、万用表的电阻测量功能；
2）、万用表的直流电压测量功能；
3）、万用表的交流电压测量功能；
4）、万用表的交流电流测量功能；
E、人机界面功能
1）、人机界面显示所测量的波形，并显示相应的量测值；
2）、可通过点击界面按钮，将所测量的波形插入实验报告模板中；
3）、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下；
25、免费赠送正版3D辅助教学数字资源软件
（1）免费赠送电工作业培训（ 用电安全与触电急救）仿真教学软件
　　本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。
（2）免费赠送电机与变压器仿真教学软件（正版3D软件）
　　电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。
（3）免费赠送电力拖动仿真教学软件（正版3D软件）
　　本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1—2006）《职业技能实验和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实验项目，涵盖维修电工初级、中级、高级主要实验项目，每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。
六、本装置能开设的实验项目
（一）电力电子技术（晶闸管部分）
1．单结晶体管触发电路
2．正弦波同步移相触发电路实验
3．锯齿波同步移相触发电路实验
4．西门子TCA785集成触发电路实验
5．单相半波可控整流电路实验
6．单相桥式半控整流电路实验
7．单相桥式全控整流电路实验
8．单相桥式有源逆变电路实验
9．三相半波可控整流电路的研究
10．晶闸管三相半波有源逆变电路的研究
11．三相桥式半控整流电路实验
12．三相桥式全控整流及有源逆变电路实验
13．单相交流调压电路实验
14．三相交流调压电路实验
（二） 电力电子技术（电力电子器件部分）
1.单向晶闸管(SCR)特性实验
2.可关断晶闸管(GTO)特性实验
3.功率场效应管(MOSFET)特性实验
4.电力晶体管(GTR)特性实验
5.绝缘双极型晶体管(IGBT)特性实验
6.可关断晶闸管(GTO)驱动与保护电路实验
7.功率场效应管(MOSFET)驱动与保护电路实验
8.电力晶体管(GTR)驱动与保护电路实验
9.绝缘双极型晶体管(IGBT)驱动与保护电路实验
（三） 电力电子技术（全控型器件典型线路部分）
1．直流斩波电路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta等六种电路）的性能研究
2．SPWM单相交直交变频电路的性能研究
3.半桥型稳压电源的性能研究
4.全桥DC/DC变换电路实验
（四） 直流调速实验
1.晶闸管直流调速系统参数和环节特性的测定实验
2．晶闸管直流调速主要单元的调试
3．不可逆单闭环直流调速系统静特性的研究（电压单闭环，电流单闭环，速度单闭环）
4．带电流截止负反馈的转速单闭环不可逆直流调速系统
5．电压，电流双闭环晶闸管不可逆直流调速系统
6．转速，电流双闭环晶闸管不可逆直流调速系统
7.双闭环控制的直流脉宽调速系统（H桥、IGBT）
