汽车全自动空调的工作原理主要包括：空调制冷系统原理、供暖通风系统原理和自动控制系统原理三部分。
一、空调制冷系统原理
空调制冷系统是由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统，制冷系统工作时，制冷记忆不同的状态在这个密闭系统内循环流动，每个循环分为四个基本过程：
1. 压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。
2. 散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并排出大量的热量。
3. 节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装。
4. 吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体蒸发成气体。在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进入压缩机。上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
二、供暖通风系统原理
1.汽车暖风系统的作用。汽车暖风系统的主要作用是：供暖、除霜、调节温度与湿度。水暖式暖风系统的工作原理如图1-3所示。以水冷式发动机冷却系统中的冷却液为热源。将冷却液引入车内的热交换（加热器)中，同时鼓风机将车内的循环空气或外部空气吹向加热器，冷空气与加热器中的冷却液进行热交换，变成热空气后被导入车内，调控车内的温度。水暖式暖风系统主要由加热器、热水调节阀、鼓风机、控制面板等组成，
2.汽车空气通风系统。汽车上的通风一般分为自然通风和强制通风。自然通风时利用汽车行驶时，根据车外所产生的风压不同，在适当的地方，开设进风口和风口来实现通风换氧。强制通风是采用鼓风机强制空气进入和流动的方式，这种方式在汽车行驶时，常与自然通风一起工作。
三、自动控制系统原理
1. 自动控制系统由车内温度传感器、车外空气温度传感器、蒸发器温度传感器、阳光传感器、空气控制电动机、加热器和冷凝器风扇、车内控制装置组成。
2. 自动控制系统原理是根据各传感器检测到车内的温度、蒸发器温度、发动机冷却液温度以及其他有关的开关信号等输出控制信号，控制散热器风扇、冷凝器风扇、压缩机离合器、鼓风机电动机及其空气控制电动机的工作状态，实现自动控制车内温度。
3.自动空调通过空调ECU检测车内外温度和太阳辐射等等，根据驾驶员所设置的温度，自动地调节鼓风机转速和空气温度，从而将车内温度保持在设定的温度。
4.在自动空调中，每个传感器独立地将信号传送到空调器ECU，空调器ECU根据预先编制程序的标准，识别这些信号，从而独立地控制一个或多个执行器。使车内的温度、湿度、风速保持在设定的模式，从而营造一个舒适的乘驾环境。
5.汽车空调自动控制环节包括：电磁离合器控制、防止蒸发器结霜控制、制冷循环的压力控制、冷凝器风扇控制、鼓风机转速控制、发动机过载保护控制、发动机的怠速提升控制、制冷剂的过热保护控制、制冷剂过压保护控制、压缩机双级控制、双蒸发器控制、以及环境温度控制等。

一、产品简介

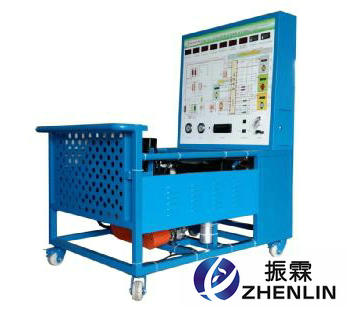

该设备采用全新帕萨特B5 汽车自动空调系统为基础，充分展示汽车自动空调系统组成结构和工作过程。
适用于各类学校对汽车自动空调系统理论和维修实训的教学需要。

二、功能特点
1.真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.带加热装置,自动调节温度。

三、技术规格

外形尺寸：1500×1000×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
外接电源：交流220V±10% 50Hz
工作电压：直流12V
制冷剂：R134a
工作温度：-40℃～+50℃
高压压力表：0～3.5MPa
低压压力表：0～1.5MPa
三相异步电动机：
     型号：YT 100L1-4
     电压：AC 380V
     功率：2.2KW
     转速：1420r/min
     颜色：7032
     钢管：40*40*3mm
     面板机柜：1.5mm冷板冲压成形，背面设置维修门；
     移动脚轮：120*80mm

四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板(带面板柜）	装有各种检测端子以及彩色电路图和原理图（9509004mm)	套	1
2	点火开关		个	1
3	信号模拟装置		套	1
4	高压压力表	R134a，0～3.5MPa	个	1
5	低压压力表	R134a，0～1.5MPa	个	1
6	数字式进风口温度表		个	1
7	数字式出风口温度表		个	1
8	空调控制器总成	原车	套	1
9	空调蒸发箱总成	原车	套	1
10	压缩机总成	原车	套	1
11	膨胀阀总成	原车	套	1
12	干燥器总成	原车	套	1
13	鼓风机总成	原车	套	1
14	冷凝器	原车	个	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	冷却电子风扇	原车	套	1
17	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置		套	1
19	设备教师手册		套	1
20	设备合格证、保修卡		套	1
