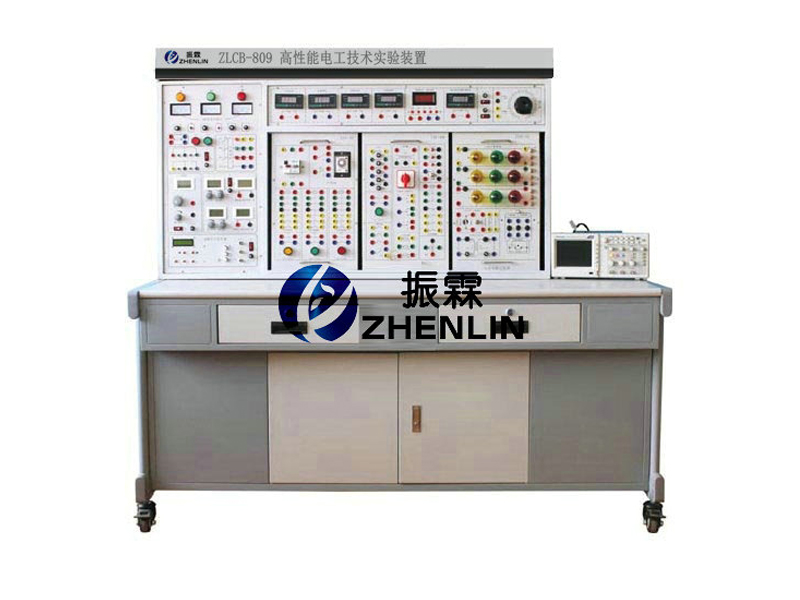

  • ZLCB-809型高性能电工技术实验装置


  •     高性能电工技术实验装置综合了大学、专科、中专及职校 “ 电路分析 、电工基础 、电工学 、电子学、电机控制、继电接触控制及电力拖动”等课程实验大纲的要求而研制,特别适用于大中院校现有实验设备的更新换代,及中专、职校等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。
    ZLCB-809实验室设备

    一、高性能电工技术实验装置功能:
    1 、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器(含频率计)、受控源、交直流测量仪表(电压、电流、功率、功率因数)、各实验挂箱及电机等。
    2 、能完成:电工基础、电工学中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。
    3 、能完成:电路分析、 电工学 ” 中的单相、三相、日光灯、变压器、互感器及电度表等实验。
    4 、能完成:电机控制、继电接触控制 ” 及 “ 电力拖动 ” 等课程实验。
    5 、能完成“数字电路”、“模拟电路”等实验。
    二、
    高性能电工技术实验装置技术性能:
    1 、输入电源:三相四线 ( 或三相五线 ) 380V±10% 50Hz
    2 、工作环境:温度 -10℃ ~ + 40℃ 相对湿度< 85%( 25℃ ) 海拔< 4000m
    3 、外形尺寸: 167×73× 153cm
    4 、装置容量:< 1.5KVA
    5、移动脚轮:100*60mm
    三、
    高性能电工技术实验装置的配备:
    装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。
    ( 一 ) ZL-01 电源仪器控制屏
       控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下:
    1 、主控功能板
    1.1 三相 0 ~ 450V 及单相 0 ~ 250V 连续可调交流电源。配备一台三相同轴联动自耦调压器,规格为 1.5KVA/0 ~ 450V ,克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护,克服了调换保险丝带来的麻烦。配有三只指针式交流电压表,通过切换开关可分别指示三相电网电压和三相调压输出电压。
    1.2 提供两路低压稳压直流 0.0 ~ 30V/ 1A 连续可调电源,配有数字式电压表指示输出电压,电压稳定度 ≤0.3% ,电流稳定度 ≤0.3% ,设有短路软截止保护和自动恢复功能。
    1.3 提供一路 0 ~ 500mA 连续可调恒流源,分 2mA 、 20mA 、 500mA 三档,负载稳定度 ≤5×10 -4 ,额定变化率 ≤ 5 ×10 -4 ,配有数字式直流毫安表指示输出电流,具有输出开路、短路保护功能。
    1.4 设有照明 220V/30W 日光灯一盏,供实验照明用;还设有 220V/30W 的日光灯灯管一支,将灯管的四个头引出以供实验用。
    1.5 实验管理器:具有设定实验时间、定时报警、切断电源等功能;还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
    1.6 设有真有效值交流数字电压表一只,测量范围 0 ~ 500V ,量程自动判断、自动切换,精度 0.5 级,三位半数显。
    2 、信号源功能板
    频率计: 6 位数字显示,测量范围 1Hz ~ 10MHz ,作为外部测量和内置信号源频率指示。
    信号源频率范围: 0.2Hz ~ 2MHz ,分七档
    输出波形:正弦波、三角波、方波、脉冲波、斜波及 50Hz 正弦波
    占空比调节: 20% ~ 80%
    输出幅度: 20Vp-p( 1M Ω 负载 ) 、 10Vp-p(50Ω 负载 )
    输出保护:短路保护,抗输入电压 ±35V ( 1 分钟)
    幅度显示:三位 LED
    功率输出: ≥10W ;频率范围 (3dB 带宽 ) : 20KHz( 方波、三角波、正弦波 )
    3 、仪表、受控源功能板:
    3.1 智能交流数字电压表:
       交流数字电压表 1 只,采用美国模拟器件公司生产的新型高性能 RMS 真有效值转换器,配以高速 MPU 单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围: 0-500V ,频率范围: 10Hz-20Hz 。手动量程为: 10V 、 100V 、 500V 。测量精度为 0.5 级。具有数据存储与查询功能。
    3.2 智能交流数字电流表
       交流数字电流表 1 只,采用美国模拟器件公司生产的新型高性能 RMS 真有效值转换器,配以高速 MPU 单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围: 0 -5A ,频率范围: 10Hz-20Hz 。手动量程为: 100mA 、 1A 、 5A 。测量精度为 0.5 级。具有数有数据存储与查询功能。
    3.3 直流数显电压表一只,采用 ICL 公司高性能 AD 转换器配以高速 MPU 单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围: 0-200V 。手动量程为: 2V 、 20V 、 200V 。测量精度为 0.5 级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
    3.4 直流数显毫安表一只,采用 ICL 公司高性能 AD 转换器配以高速 MPU 单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围: 0-2000mA 。手动量程为: 20mA 、 200mA 、 2000mA 。测量精度为 0.5 级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
    3.5 受控源 CCVS 、 VCCS 两路,打开电源开关, CCVS 、 VCCS 两路受控源即可工作,通过适当的连接,即可获得 VCVS 、 CCCS 受控源的功能。此外,还设有 ±12V 两路直流稳压电源,并有发光管指示。
    4 、控制屏挂置挂件的具体方法:控制屏正面右边设有一个 74× 48.5cm 2 的大凹槽,能容纳两个大挂箱和一个小挂箱。凹槽上、下边各设有六个螺柱,左右两边挂置大的挂箱,中间挂置小的挂箱。挂箱与控制屏采用螺母固定,易于装卸和运输。
    ( 二 )实验桌:
       实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料。右边设有放置示波器用的可拆卸搁板,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    ( 三 ) 实验组件挂箱
    1 、电路基础实验箱: 提供基尔霍夫定律(可设置三个典型故障点)、叠加原理(可设置三个典型故障点)、戴维南定理、诺顿定理、二端口网络、互易定理、 R 、 L 、 C 串联谐振电路( L 用空心电感)、 R 、 C 串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全,实验单元隔离分明,实验线路完整清晰,验证性实验与设计性实验相结合。
    2 、交流电路实验箱:提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组,可连接成 Y 或 △ 两种三相负载线路,每个灯组均设有三个并联的白炽灯罗口灯座 ( 每组设有三个开关控制三个负载并联支路的通断 ) ,可插 60W 以下的白炽灯九只,各灯组设有电流插座;日光灯实验器件有 30W 整流器、电容器( 1uF/500V 、 2.2uF/500V 、 4.7uF/500V )、启辉器及短接按钮;互感线圈一组,实验时临时挂上,两个空心线圈 L1 、 L2 装在滑动架上,可调节两个线圈间的距离,并可将小线圈放到大线圈内,配有大、小铁棒各一根及非导磁铝棒一根;电度表一只,规格为 220V 、 3/ 6A ,实验时临时挂上,其电源线、负载线均已接在电度表接线架的接线柱上,实验方便;铁芯变压器一只( 50VA 、 36V/220V ),原副边均设有保险丝便于电流的测试,可进行变压器原、副绕组同名端判断及变压器应用等实验。
    3 、元件箱:设有三组高压电容(每组 1uF/500V 、 2.2uF/500V 、 4.7uF/500V 高压电容各一只),用以改变功率因数实验;提供实验所需的各种元件,如电阻、二极管、发光管、稳压管、电位器及 12V 灯泡等 , 还提供十进制可调电阻箱,阻值为 0 ~ 99999.9Ω/2W 。
    4 、单相智能功率、功率因数表:由 24 位专用 DSP 、 16 位高精度 AD 转换器和高速 MPU 单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用 RTOS 设计思路,同时配有 PC 监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为 1.0 级,功率因数测量范围 0.3-1.0 ,电压电流量程为 450V 和 5A ,能自动判别负载性质(感性显示 “L” ,容性显示 “C” ,纯电阻不显示),并可存储测量数据,供随时查阅。
    5 、真有效值交流数字毫伏表:能够对各种复杂波形的有效值进行精确测量,电压测试范围 0.2mV ~ 600V (有效值),测试基本精度达到 ±1% ,量程分 200mV 、 2V 、 20V 、 200V 、 600V 五档,直键开关切换,三位半数字显示,每档均有超量程告警、指示及切断总电源功能。频率测试范围 10Hz ~ 600KHz ,输入阻抗 1MΩ ,输入电容 ≤30pF 。
    6 、受控源 ( 四路 ) 、回转器、负阻抗变换器:提供流控电压源 CCVS 、压控电流源 VCCS 、压控电压源 VCVS 、流控电流源 CCCS 、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。
    7 、数字电路、模拟电路实验挂件:
        提供稳压电源四路( ±5V/ 0.5A ; ±15V/ 0.5A ,均有短路保护、自动恢复功能)、低压交流电源( 0V 、 6V 、 10V 、 14V 抽头各一路及中心抽头 17V 两路)、四位十进制译码显示器、两组拨码盘、 8 位逻辑开关、 8 位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外,还设有一些高可靠圆脚集成电路插座( 8P 2 只、 14P 3 只、 16P 4 只、 28P 1 只、 40P 1 只)及可靠的镀银长紫铜管(供插电阻、电容、电位器、晶体管等元件)。实验挂箱配有: ① 共射极单管放大器负反馈放大器实验板、 ② 射极跟随器实验板、 ③RC 正弦振荡器实验板、 ④ 差动放大器实验板、 ⑤OTL 功率放大器实验板共五块及若干分立元件,可采用固定线路或分立元件灵活组合进行实验,有利于提高学生动手能力。
    8 、实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,不能混插,大大提高了实验的安全及合理性。
    四、
    高性能电工技术实验装置清单(每台):
    ZL-01 电源仪器控制屏 1 套
    ZL-02 实验桌 1 张
    ZL-03 电路基础实验挂件 1 套
    ZL-04 交流电路实验挂件 1 套
    ZL-05 元件箱 1 套
    ZL-06 单相智能功率、功率因数表 1 只
    ZL-09 真有效值交流数字毫伏表 1 只
    ZL-10 受控源(四咱)、回转器、负阻抗变换器 1 套
    ZL-11 数字电路、模拟电路实验挂件 1 套
    ZL-12 高可靠护套结构插式实验连接线及配件 1 套

    六、
    高性能电工技术实验装置的基本实验项目:
    (一)电工实验项目:
    1 . 基本电工仪表的使用与测量误差的计算
    2 . 减少仪表测量误差的方法
    3 . 线性与非线性电路元件伏安特性的测绘
    4 . 电位、电压的测定及电路电位图的绘制
    5 . 基尔霍夫定律验证及故障判断
    6 . 叠加定理验证及故障判断
    7 . 电压源与电流源的等效变换
    8 . 戴维南定理的验证
    9 . 诺顿定理验证
    10 . 双口网络测试
    11 . 互易定理验证
    12 . 受控源VCCS 、VCVS 、CCVS 、CCCS的实验研究
    13 . 典型电信号的观察与测量
    14 . RC 一阶电路响应的测试  15 . 二阶动态电路响应的研究
    16 . R 、 L 、 C 元件阻抗特性的测试
    17 . RC 串、并联选频网络特性测试
    18 . R 、 L 、 C 串联谐振电路的研究
    19 . 用三表法测量交流电路等效参数
    20 . 正弦稳态交流电路相量的研究
    (日光灯功率因数提高实验)
    21 . 互感实验
    22 . 单相铁心变压器特性的测试
    23 . 三相交流电路电压、电流的测量
    24 . 三相电路功率的测量
    25 . 单相电度表的校验
    26 . 功率因数及相序的测量
    27 . 负阻抗变换器及其应用
    28 . 回转器及其应用
    七、
    高性能电工技术实验装置的主要优点及安全保护体系:
    1 、三相四线制 ( 或三相五线制 ) 电源输入,总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。
    2 、控制屏电源由接触器通过起、停按钮进行控制。
    3 、三相交流电源 0 ~ 450V 连续可调,单相交流电源 0 ~ 250V 连续可调,设有三相同轴联动自耦调压器( 1.5KVA )一台,可更好地满足教学实验要求。
    4 、屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断总电源,确保实验进程安全。
    5 、屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
    6 、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源。
    7 、测量仪表精度高,采用精密镜面指针式(带超量程告警)、数字化、智能化及人机对话模式,符合现代测量仪表发展方向。
    8 、各种电源及各种仪表均有可靠的保护功能。
    9 、实验连接线及插座采用不同的结构,使用安全、可靠、防触电。
