  • ZLCB-817型电工技能实验设备


  •     ZLCB-817电工技能实验设备根据劳动和社会保障部职业技能鉴定中心为电工的职业培训与技能鉴定而研制的,并结合了工业实际应用和发展而研制的。电工技能实验设备适合各大中院校及中职学校实训教学之用,也可作为企业、有关电工培训鉴定部门对电工技师培训、资格认定设备。该设备主要由实验桌和网孔板挂箱组成,元器件的布局、安装、接线全部由学生自行完成,有利于培养学生的动手能力和操作技能。

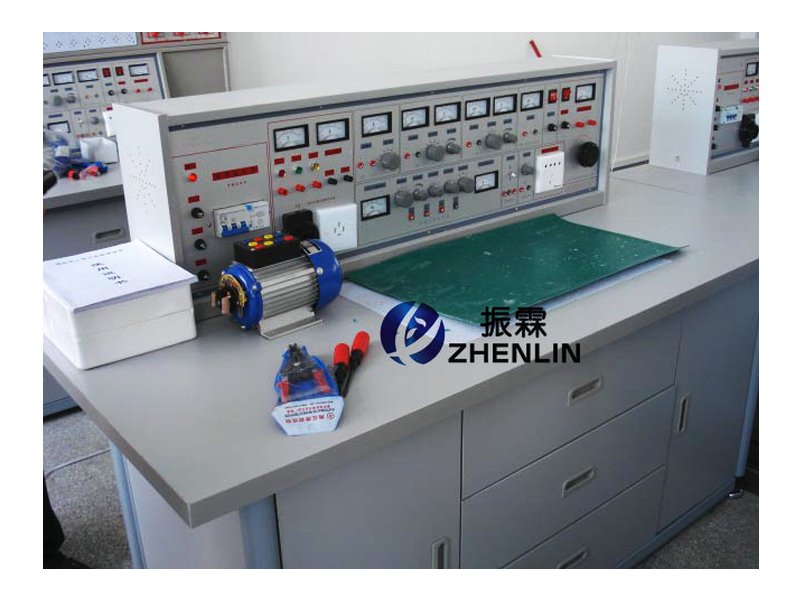

    ZLCB-817 电工技能实验设备

    (图片仅为参考)


    一、ZLCB-817电工技能实验设备的创新特点:
    1、本实验台为铝合金骨架,由实验挂箱、功能模块、实验桌、防尘帘幕等组成。结构牢固、规格标准、外型美观大方。现已拥有十多项专利。
    2、实验台采用可拆分式“模块”结构(国家专利),具有任意组合,利于功能升级;同时也解决了整机维修难的问题,只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题;另外模块还可以做为单独电源使用,移动到任何位置,方便教学;为保证实验安全,高压电源输入输出采用高安全、可靠的互套插座;低压信号、电源模块采用大、小两种市场上常用大小的插座输出,这种双插座接口输出方便适合不同接插线、连接口的使用。
    3、实验“挂箱”采用隐藏式导轨结构,装卸方便,做到面板无磨损,确保使用质量,且有利于升级扩展。
    二、
    ZLCB-817电工技能实验设备的性能参数:
    1、电源输入:AC 380(1±10%)V;
    2、工作温度:-10℃~+40℃;
    3、相对湿度:<85%(25℃);

    4、外形尺寸:1600×700×1500mm
    5、装置容量:<1KVA
    6、降压电阻、整流二极管若干,500V/2A交流测量仪表各一种。

    三、ZLCB-817电工技能实验设备的实验项目:
    (1)电气控制部分:

    1、电工技能训练:电工工具的使用方法
    2、接触器点动控制
    3、接触器自锁控制
    4、具有过载保护的正转控制
    5、接触器联锁的正反转控制
    6、按钮联锁的正反转控制
    7、双重联锁的正反转控制
    8、接触器星形三角形控制
    9、时间继电器星形三角形控制
    10、QX3-13型自动星形三角形控制
    11、直接起动及能耗制动控制
    12、铣床主轴与进给电动机的控制
    13、C620型车床电气控制
    14、电动机反接制动控制电路
    15、电动葫芦电气控制
    16、手动星形三角形控制
    17、串联电阻降压起动控制
    18、闸刀开关正转控制、倒顺开关控制
    19、工作台自动往返电气控制
    20、单相启动停止控制电路
    21、自动顺序控制电路
    22、手动顺序启动
    23、单向减压启动及反接制动控制线路
    24、异步电动机反接制动控制电路
    25、三相异步电动机定子串电阻减压启动手动控制线路
    26、三相异步电动机定子串电阻减压启动自动控制线路
    27、接触器控制双速电动机的控制线路
    28、时间继电器控制双速电机的控制线路
    29、CA6140车床电路
    30、直流电机的起动
    31、直流电机的调速
    32、直流电机的正反转
    33、直流电机的制动
    34、反接制动的控制线路
    (2)仪表照明部分:
    1、插座和一个开关控制一盏灯
    2、两个双联开关控制一盏灯
    3、三个开关控制一盏灯
    4、日光灯线路的接线
    5、声控开关控制白炽灯电路的接线
    6、触摸延时开关控制白炽灯电路的接线
    7、人体感应开关控制白炽灯电路的接线
    8、单相电度表直接接线电路
    9、单相电度表经电流互感器的接线电路
    10、电压表、电流表接线电路
    11、万能转换开关的电压表测量三相电压接线
    12、一只电流互感器用于单相回路的控制电路接线
    13、三只电流互感器接成星形接线电路
    14、三只电流互感器接成三角形接线电路
    15、三相四线有功电度表的接线电路
    16、三相四线有功电度表经电流互感器的接线电路

    ZLCB-817电工技能实验设备的配置:实训电源(可脱离实验台单独作为一个实验仪器使用)



    序号

    名称

    名称



    1

    三相无线电源输出实验仪器

    T24



    2

    混合电压输出实验仪器

    T08



    3

    市电插座输出实验仪器

    T22



    1、实训工具

    1

    数字万用表

    6

    十字小螺丝刀

    2

    剥线钳

    7

    一字大螺丝刀

    3

    尖嘴钳

    8

    一字小螺丝刀

    4

    斜口钳

    9

    镊子

    5

    十字大螺丝刀

    10

    剪刀

    2、电动机



    1

    三相异步电动机





    2

    双速异步电动机





    3

    直流电动机





    3、实训器件

    1

    交流接触器

    4只



    2

    热继电器

    2只



    3

    通电延时继电器

    1只



    4

    断电延时继电器

    1只



    5

    组合开关

    2只



    6

    行程开关

    2只



    7

    三相漏电保护

    1只



    8

    30A熔断器

    5只



    9

    急停开关

    1只



    10

    按钮

    3只



    11

    6.3V指示灯

    1只



    12

    24V指示灯

    1只



    13

    36V指示灯

    1只



    14

    220V指示灯

    1只



    15

    倒顺开关

    1只



    16

    电压表

    1只



    17

    电流表

    3只



    18

    电流互感器

    3只



    19

    双联开关

    2只



    20

    声控开关

    1只



    21

    触摸开关

    1只



    22

    白炽灯

    1只



    23

    日光灯

    1只



    24

    启辉器

    1只



    25

    镇流器

    1只



    26

    三相四线有功电度表

    1只



    27

    电子式单相电度表

    1只



    28

    单相漏电开关

    1只



    29

    降压电阻

    3只



    30

    整流二极管

    4只



    31

    布线槽

    若干



    32

    接线端子

    若干
