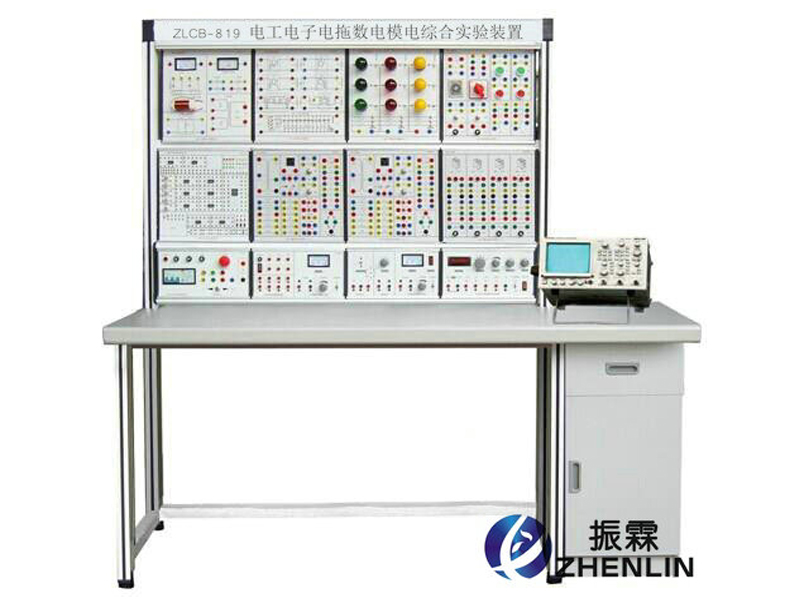

ZLCB-819型电工电子电拖数电模电综合实验设备

　　电工电子电拖数电模电综合实验设备是依据高等院校电工电子类课程的实验内容精心设计的一体化综合装置。功能强大、创新技术、实验内容丰富是该实验装置的最大特点，是现有院校更新改造及新建、扩建实验室的理想选择。实验内容包括电路分析、电工基础、电工学、电子技术、电子学、模拟电子技术、数字电子技术、电力拖动等课程实验项目，实验器件采用挂箱式，方便增配或扩展其他实验项目。

一、电工电子电拖数电模电综合实验设备的创新：
（1）实验挂箱、功能模块、实验桌骨架均采用铝合金一次性铸造而成，外观统一、美观、大方；
（2）模块化设计：扩展性强，维修方便。所有实验挂箱和电源功能模块均采用可拆分式、自由组合式设计，便于扩展和功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题。
（3）设计防尘帘幕：当实验装置闲置时，将防尘帘幕拉下，可以延长实验装置的使用寿命。
（4）提高了电源的安全性和可靠性：三相电源采用微电子控制，三相短路时能有效抑制电火花与爆响声，使学生不再为电火花与爆响声而惧怕；过载电流可调节，两位数码显示，调节精度0.1，最大过载电流为9.9A；过载次数可查询，且能断电保存，方便教学管理；强电弱电插座相互隔离，强电采用高安全性的护套插座，提高安全度。（选配）
（5）设计电源无线遥控功能：采用高频电磁波无线发射，具有作用距离远，抗干扰能力强。（选配）
二、电工电子电拖数电模电综合实验设备的功能：
1、安全保护系统：设有短路、过载保护、急停、漏电保护。
2、三相380V输出、直流220V输出、220V插座式3组。
3、双组24V可调直流稳压源：分两档粗调输出，细调可调精度为1V；设有软保护和截止保护功能；并设有正负极提示LED，防止电源极性接反。
4、交流电源双9V、双12V、双18V输出，0～240V交流输出。
5、单次脉冲输出两组。
6、直流稳压电源：±12V、±5V四组直流稳压电源输出。
7、2M函数信号发生器：
1）波形有正弦波、方波、三角波
2）衰减级度0—20db—（40db）
3）设有频率计一只，六位数显，测量范围可达0-8M，支持外测。
4) 恒流源：500mA可调恒流源，分两档输出，三位数码显示，可调精度为1mA。
8、双组小信号源：-5V～+5V两组连续可调输出，调节精度0.1；-0.5V～+0.5V两组连续可调输出，调节精度0.1。
9、交直流数字毫伏表：测试范围为2mV～200V（有效值），0.5级精度。选购
10、交直流数字毫安表：测试范围为2mA～200mA（有效值），0.5级精度。
三、电工电子电拖数电模电综合实验设备的实验项目：

1、电工基础实验：
1)基本电工仪表的使用与测量误差的计算 2)基尔霍夫定律的验证 3)电路元件伏安特性的测量 4)叠加原理的验证 5电压源与电流源的等效变换 6)戴维南定理 7)双口网络测试 8)受控源VCVS、VCCS、CCVS、CCCS的研究 9)典型电信号的观察与测量 10) RC一阶电路的响应测试 11) R、L、C元件阻抗特性的测定 12) RC选频网络特性测试 13)互感电路观测 14)单相铁心变压器特性的测试 15)三相交流电路电压、电流的测量 16)三相电路功率的测量 17)单相电度表的校验 18)功率因数及相序的测量 19)负阻抗变换器 20)回转器 21)电流表的扩程 22)电压表的扩程 23)电阻的串并联电路 24)电流互感器 25)R、L、C串联谐振电路的研究	26)二阶动态电路响应的研究 27)电源的外特性 28)单相交流电路功率因数的改善 29)电阻的串联、并联、混联 30)电阻分压器 31)负载获得最大功率的条件 32)惠斯通电桥 33)灯丝伏安特性的测定 34)楼梯开关两地控制 35)RL串联电路 36)RC串联电路 37)RCL并联电路 38)电容器的充放电的研究 39)电容器在交直流中的作用 40)电感器在交直流中的作用 41)单相交流电路实验 42)日光灯电路 43)电焊变压器原理 44)一阶RC电路的过渡过程 45)一阶RL电路的过渡过程 46)磁铁在线圈中的作用 47)互感现象 48)通电、断电的自感现象 49)磁耦合线圈的反串 50)磁耦合线圈的顺串
2、电子基础实验：
1)常用电子仪器的使用 2)晶体三极管输入输出特性实验 3)单级放大电路 4)两级放大电路 5)负反馈放大电路 6)射极跟随器 7)差动放大电路 8)场效应管放大器 9)RC正弦波振荡电路 10)LC振荡器及选频放大器	11)集成运放的基本参数测试 12)集成运放比例求和运算电路 13)集成运放的积分、微分电路 14)集成运放的电压比较器电路 15)波形发生器 16)有源滤波器 17)集成功率放大器 18)互补对称功率放大器 19)集成稳压器 20)串联稳压电路 21) 晶闸管可控整流电路
实验范例： 1、低频小信号放大器电路实验 2、负反馈对放大器性能的影响 3、单结晶体管触发电路	4、单相桥式整流、滤波电路实验 5、串联型稳压电路 6、正弦波振荡电路 7、计数译码显示电路实验
3、二极管、三极管基本电路部分
1、二极管正向特性 2、二极管反向特性 3、测试三极管电流放大倍数 4、共发射极电路 5、发光二极管实验 6、带负载单级小信号电压放大 7、分析Ce对低频特性的影响 8、电压负反馈偏置电路 9、分压式电流负反馈偏置电路 10、用热敏电阻稳定工作点电路 11、用二极管稳定工作点 12、共基极放大电路 13、共集电极放大电路 14、场效应管测试电路 15、共漏极基本放大电路 16、结型场效应管放大器 17、场效应管分压式自偏压电路 18、场效应管共漏极电路 19、场效应管共栅极电路 20、两级阻容耦合放大电路 21、单管阻容放大实验电路	22、直接耦合放大电路 23、两管直接耦合放大电路 24、射极输出器增强带负载能力的阻容耦合电路 25、用电阻提高后级发射极电位 26、用稳压管提高后极发射极电位 27、变压器耦合放大电路 28、甲类功率放大电路 29、乙类功率放大电路 30、串联电流负反馈电路 31、串联电压负反馈电路 32、并联电压负反馈电路 33、并联电流负反馈电路 34、共基共射极放大电路 35、自举射极输出电路 36、射极输出电路 37、用电容衰减高频电压 38、NPN-PNP直接耦合放大电路 39、场效应管三极管组成放大电路 40、用负反馈消除自激振荡 41、负反馈在磁头放大电路中的应用 42、晶体管开关作用
4、正弦振荡电路部分 1、RC移相振荡电路 2、双T选频网络电路	3、变压器反馈式振荡电路 4、电感式振荡电路 5、串联型石英晶体振荡电路
5、直流耦合放大与集成运算放大部分
1、差动放大电路的基本形式 2、长尾式差动放大电路 3、三管OTL互补对称电路 4、四管OTL互补推挽功率放大电路 5、差动输入单端输出 6、差动输入双端输出 7、单端输入单端输出 8、双电源长尾式差动放大电路 9、具有恒流源的差动放大电路 10、集成功率放大器 11、反相运算基本电路 12、运放用作交流比例放大 13、Vos的简易测量 14、Ib的简易测量 15、Ios的简易测量 16、CMRR的简易测量 17、Vicm的简易测量 18、Aod的简易测量 19、Vopp的简易测量 20、SR的测量 21、引到反相端辅助调零措施 22、引到同相端辅助调零措施 23、同相输入求和运算 24、基本同相放大接法 25、利用三极管基极电流实现对IOS的温度补偿 26、反相输入保护措施 27、对电容负载进行校正的措施 28、使互补管工作在甲乙类扩大输出电流的措施 29、同相输入保护措施 30、利用稳压管保护器件 31、电源极性错接的的保护 32、RC高通电路 33、传感元件通过电桥的形式将物理量变成电量 34、硅光电二极管放大电路 35、利用三极管来保护器件 36、反相运算基本电路 37、电源起动瞬间过压保护 38、基本同相运算电路	39、差动输入运算电路 40、可调增益的差动运算电路 41、反相输入求和运算 42、对电容负载进行校正的措施 43、双端输入求和运算 44、基本积分电路 45、EC考虑泄漏阻时的积分运算电路 46、提高积分时间常数的措施 47、快速积分电路 48、模拟一阶微分方程电路 49、模拟二阶微分方程电路 50、基本微分电路 51、基本对数运算电路 52、实用微分电路 53、利用间接方法得到近似微分 54、反对数放大的基本电路 55、简单的过零比较电路 56、利用三极管对数特性组成的对数运算电路 57、具有滞迥特性的比较电路 58、双限比较电路 59、利用二极管作为上限检测幅度选择电路 60、下限检测幅度选择电路 61、RC无源网络的低通滤波电路 62、同相输入一阶低通滤波电路 63、反相输入一阶低通滤波电路 64、简单的二阶RC有源滤波电路 65、典型二阶RC有源低通滤波电路 66、二阶有源低通滤波电路 67、多路反馈二阶有源低通滤波电路 68、典型二阶高通有源滤波电路 69、基本带通滤波电路 70、典型带通滤波电路 71、有双T网络组成的带阻滤波电路 72、甚低频正弦波振荡电路 73、能同时产生正弦和余弦电压的振荡电路 74、矩形波振荡电路 75、宽度可调的矩形波发生器 76、幅度和频率可调节的锯齿波发生器 77、幅频率可调的锯齿波发生器
6、直流电源、可控硅、触发部分
1、单相半波整流电路 2、单相全波整流电路 3、单相桥式整流常用画法电路 4、全波整流电路的最大反向峰值电压 5、电容滤波电路 6、电容滤波带电阻负载 7、RC滤波电路 8、多段RC滤波电路 9、基本LC滤波电路 10、π型滤波电路 11、二倍压整流电路 12、三倍压整流电路 13、基本稳压电路 14、基本调整管稳压电路 15、具有放大环节的稳压电路(一) 16、具有放大环节的稳压电路(二) 17、并联稳压电路 18、串联型开关稳压电路	19、三端集成稳压电路 20、正电源输出可调的集成稳压电路 21、电容滤波电路 22、调整管稳流电路 23、充电用硅整流器原理 24、单相全波可控硅整流 25、单相半波可控硅整流 26、单相桥式可控硅整流 27、单相半波可控硅整流带触发电路 28、单相桥式可控硅整流带触发电路 29、晶闸管测试电路 30、电阻、电容、二极管触发电路 31、电子调压电路 32、测试单结管分压比y 33、移相触发电路 34、单结管触发应用电路 35、用LM7805组成的5-15V可调电源 36、用LM317组成的软启动稳压电源
7、数字电路部分
1、二极管"与"门电路 2、二极管"或"门电路 3、三极管"非"门电路 4、三极管"与非"门电路 5、三极管"或非"门电路 6、三极管双稳态电路 7、三极管单稳态电路 8、三极管多谐振荡电路 9、射极耦合双稳态器(施密特触发器) 10、集成施密特电路 11、对称式多谐振荡器 12、环形多谐振荡器 13、微分形单稳态电路 14、矩形波发生器 15、测试TTL与非门的输入短路电路IIS 16、测试TTL与非门最小输入高电平Von 17、测试TTL与非门最大输入低电平Voff 18、测试TTL与非门的输出高电平VOH 19、测试TTL与非门的输出低电平Bol 20、测试TTL与非门的空载功耗PL 21、测试TTL与非门的空载截止功耗PH	22、测试TTL与非门的扇出系数 23、TTL与门 24、TTL或门 25、TTL非门 26、TTL与门 27、单脉冲开关 28、RS触发器 29、JK触发器 30、D触发器 31、8421编码器 32、8421译码器 33、555直流电压变换器 34、二一十进制计数器、十进制计数器 35、七段译码器 36、用分离元件组成HTL与非门 37、全加器 38、数据选择器 39、双向移位寄存器 40、三态门 41、与非门功能测试 42、利用复位法法接成的六进制计数器
8、电力拖动实验项目
1、电工技能训练：电工工具的使用方法 2、接触器点动控制 3、接触器自锁控制 4、具有过载保护的正转控制 5、接触器联锁的正反转控制 6、按钮联锁的正反转控制 7、双重联锁的正反转控制 8、接触器星形三角形控制 9、时间继电器星形三角形控制 10、 QX3-13型自动星形三角形控制	11、直接起动及能耗制动控制 12、铣床主轴与进给电动机的控制 13、 C620型车床电气控制 14、电动机反接制动控制电路 15、电动葫芦电气控制 16、手动星形三角形控制 17、串联电阻降压起动控制 18、闸刀开关正转控制、倒顺开关控制 19、工作台自动往返电气控制

四、电工电子电拖数电模电综合实验设备配置清单：（以下为每台配置清单）

序号	名称		规格（mm）	型号	数量
1	主要结构	铝合金骨架	1600×650×150	ZLN-16C	1套
		存储柜			1个
		防尘帘幕	1500×630×150		1个
		220V插座输出，供外接仪器			1个
2	功能模块	三相电源模块	300×163×158	T01-1	1台
		500mA恒流源/单次脉冲/模块	300×163×158	T29	1台
		24V可调直流稳压输出模块	150×163×158	T05	1台
		24V可调稳压源/交流电压输出模块	300×163×158	T08	1台
		函数信号发生器	300×163×158	T11	1台
3	说明书	电工分册实验指导书	ZLCB-819	振霖	1份
		电力拖动分册指导书	ZLCB-819	振霖	1份
		模电分册实验指导书	ZLCB-819	振霖	1份
		数电分册实验指导书	ZLCB-819	振霖	1份
4	实验挂箱一	电工实验挂箱一	300×105×310	G100	1台
		电工实验挂箱二	300×105×310	G101	1台
		电工实验挂箱三	300×105×310	G102	1台
		电工实验挂箱四	300×105×310	G103	1台
		电工实验挂箱五	150×105×310	G104	1台
		电工实验挂箱六	300×105×310	G330	1台
		电工实验挂箱七	300×105×310	G331	1台
		电工实验挂箱八	300×105×310	G332	1台
		模电实验挂箱一	300×105×310	G106	1台
	模电实验挂箱二		300×105×310	G107	1台
	模电实验挂箱三		300×105×310	G333	1台
	模电实验挂箱四		300×105×310	G334	1台
	模电实验挂箱五		300×105×310	G335	1台
	万能扩展挂箱六		300×105×310	G336	1台
	数电实验挂箱一		300×105×310	G108	1台
	数电实验挂箱二		300×105×310	G109	1台
	万能网孔板				1台
	交直流数字毫伏表/交直流数字毫安表		150×105×310	C03	1台
5	电动机		180W		2台
7	380V、10A交流接触器		380V、10A		4只
8	时间继电器				1只
9	热继电器				2只
10	行程开关				4只
11	3H按钮		3H		1只
12	2H按钮		2H		1只
13	BK50变压器		BK50		1只
14	倒顺开关				1只
15	三相闸刀				2把
16	降压电阻				3只
17	35W电铬铁		35W		1只
18	镊子				1把
19	尖嘴钳				1把
20	剥线钳				1把
21	剪刀				1把
22	+字螺丝刀（大、小）				1把
23	-字螺丝刀（大、小）				1把
23	-字螺丝刀（大、小）				1把
24	活动扳手6寸		6寸		1把

————————————————————————————————————————————————————
温馨提示：
1、上海振霖：公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到；
2、货品验收：收货时请现场检查电工电子电拖数电模电综合实验设备的货品外观，核实电工电子电拖数电模电综合实验设备的型号、数量及配件，拒收处于受损状态的电工电子电拖数电模电综合实验设备并及时联系上海振霖公司；
3、质保说明：上海振霖公司将为你提供电工电子电拖数电模电综合实验设备产品说明书内的质保条件和质保期，在质保范围内提供对电工电子电拖数电模电综合实验设备的免费维修，超出条件承诺时提供对电工电子电拖数电模电综合实验设备的有偿维修；
4、退货/换货：单方面原因导致的电工电子电拖数电模电综合实验设备错误或电工电子电拖数电模电综合实验设备购买数量错误，造成电工电子电拖数电模电综合实验设备的退换货要求，将不被接受；
5、货期说明：电工电子电拖数电模电综合实验设备的发货期为参考值，如您需要了解电工电子电拖数电模电综合实验设备的精确货期，请与振霖的销售人员联系；
6、其他事项：如对电工电子电拖数电模电综合实验设备有任何疑问，请致电：021-36036191 ，我们将由专业技术人员为您解答电工电子电拖数电模电综合实验设备的相关疑问，我们还可以帮您推荐符合您要求的电工电子实验装置等相关产品！
————————————————————————————————————————————————————
