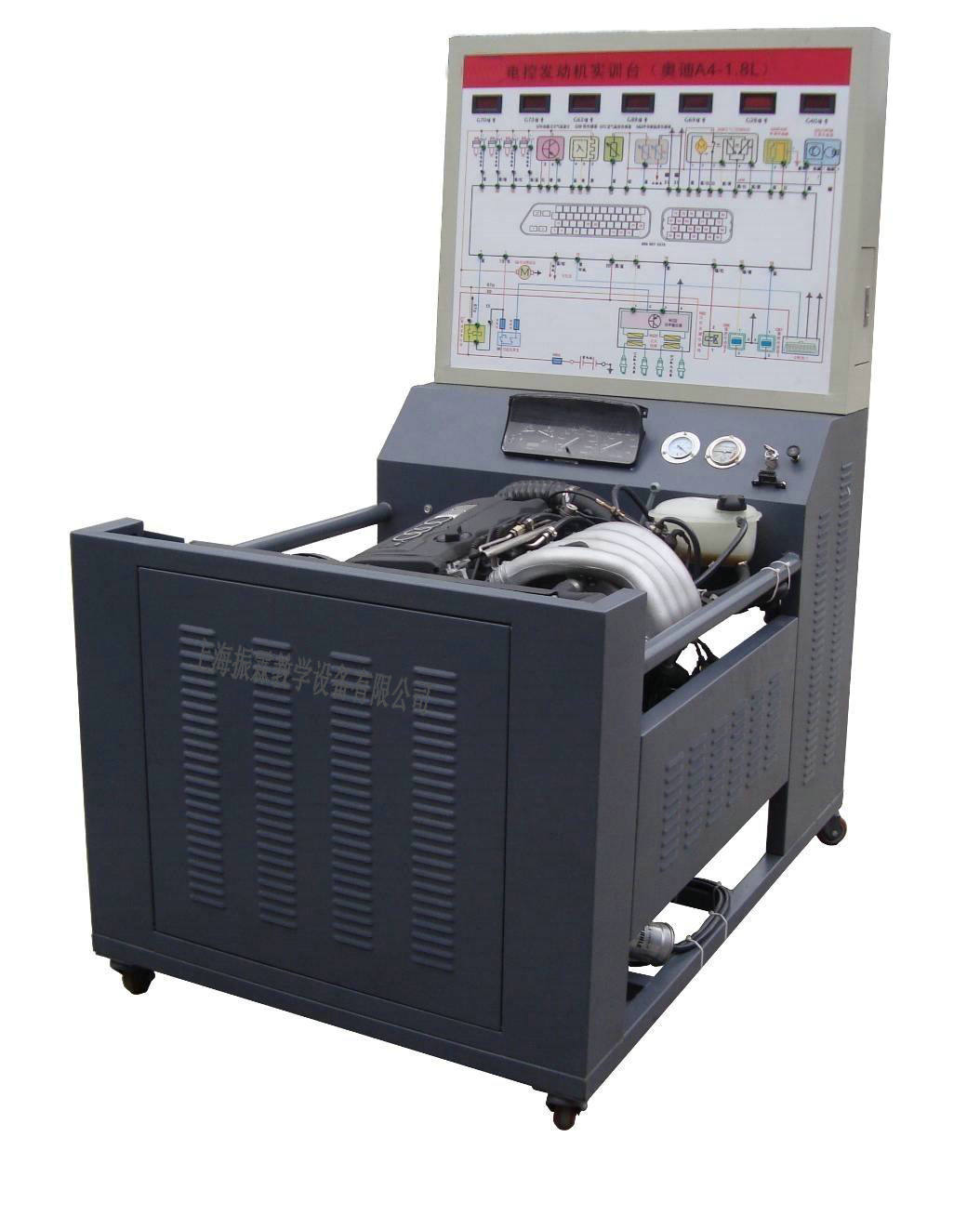

  • ZLMH-16型奥迪A4电控汽油发动机实训台


  •   奥迪A4电控汽油发动机实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用以奥迪A4 1.8T原厂电喷汽油发动机总成及运行附件为主体部件,发动机可起动运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示汽车电喷汽油发动机结构与原理及工作过程。通过发动机实训台的演示,可清楚了解内部的结构与功能,便于学生较快地掌握发动机的构造和原理,提高学生对发动机的初步认识,使学生了解发动机起到更直观更深入的教学目的,是各汽车学校对发动机理论和维修实训的最理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
    奥迪A4电控汽油发动机实训台,电控发动机实训装置

    一、奥迪A4电控汽油发动机实训台的主要用途:
    1、适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

    2、适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
    3、适用于汽车理实一体化教学模式的教学需要。
    4、适用于现场教学的教学模式的教学需要。
    5、适用于行动导向教学模式的教学需要。
    6、适用于工艺化教学模式的教学需要。
    7、适用于三位一体化(课堂、现场、实验有机融合)教学模式的教学需要。
    8、适用于模块化教学模式的教学需要。
    9、适用于汽车职业技能鉴定考核的需要。
    10、适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
    二、
    奥迪A4电控汽油发动机实训台的结构组成:
      奥迪A4 1.8T发动机总成、原车发动机控制电脑、防盗电脑、组合仪表、油门装置、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。实训面板正前方设置检测平台(冷板冲压1000×300×15mm)。
    三、
    奥迪A4电控汽油发动机实训台的功能特点:
    1、发动机正常起动运行、发动机各模拟运行工况正常(包含:怠速、加速、减速工况等)。
    2、故障模拟系统可模拟实际运行工况,设置多种实车发动机常见故障(常规:1-36个),故障点内容及类型可根据用户调整。
    3、电压表实时显示传感器与执行器的变化,喷油器脉冲等各执行元器件用LED 灯显示工作状态。
    4、指针式油压表指示燃油压力值;指针式真空表指示真空压力值。
    5、配备原车故障检测通讯的诊断座,可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
    6、发动机防盗及节气门体匹配操作,对比防盗工况与正常工况。个别因发动机型号不同,功能有所变化。
    7、实训台面板上绘有原车一致的彩色喷绘电路图,1.5mm冷板或5mm铝塑板直接喷绘彩色原理图(UV平板喷绘原理面板质保多年不变色),学员可直观对照原理电路图和系统实物,认识和分析控制系统的工作原理。
    8、实训台面板上安装有多功能检测端子,可直接在面板上检测各传感器、执行器、发动机控制单元端子脚的电信号,如电阻、电压、电流、频率、波形信号等参数。
    9、实训台加装蓄电池的电源总开关等安全保护装置。
    10、实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
    四、
    奥迪A4电控汽油发动机实训台的技术参数:
    1、工作电源:直流12V(蓄电池:60AH 12V)
    2、燃油标号:依发动机型号
    3、油箱容积:10
    4、工作温度:-40℃~+50℃
    5、钢管:40*40*3mm
    6、面板机柜:1.5mm冷板冲压成形,背面设置维修门;
    7、移动脚轮:120*80mm
    8、外形尺寸:1400×1000×1700mm
    9、设备检测面板:采用5mm铝塑板面板,表面氧化喷漆,UV平板高真彩彩色原理图

    汽车底盘实训系列:
    序号 产品名称 车型 产品型号
    1 电控(电动)助力转向与前悬挂实训台   本田飞度 ZL-CA01
    2 电控(电动)助力转向与前悬挂实训台   长安 ZL-CA02
    3 电控液压助力转向与前悬挂实训台   LS400   ZL-CA03
    4 电控液压助力转向与前悬挂实训台   POLO   ZL-CA04
    5 电子控制四轮转向系统与前悬挂实训台   丰田 ZL-CA05
    6 东风货车气压制动系统实训台 东风 ZL-CR06
    7 丰田A341E变速器实训台 A341E   ZL-CA07
    8 自动变速器附拆装翻转架 大众01M ZL-CR07A
    9 自动变速器附拆装翻转架 丰田A340E ZL-CR07B
    10 离合器总成实验台   ZL-CR08
    11 马自达四轮转向实训台 马自达 ZL-CR09
    12 汽车底盘综合系统实训台 五十铃 ZL-CR10
    13 汽车动力传动系统实训台(前驱动式) 大众普桑 ZL-CR12
    14 汽车动力传动系统实训台(后驱动式) 丰田/金杯 ZL-CR11
    15 汽车后桥拆装演示实训台(货车) 东风 ZL-CR13
    16 汽车后桥拆装演示实训台(轿车) 丰田 ZL-CR14
    17 汽车机械转向与前悬挂实训台   ZL-CR15
    18 汽车气压刹车系统实训台 大众或者丰田 ZL-CR16
    19 汽车四轮驱动系统实训台 克莱斯勒吉普大切诺基 ZL-CR17
    20 汽车液压刹车系统实训台 大众或者丰田 ZL-CA18
    21 汽车综合底盘实训台 五十铃 ZL-CA19
    22 液压助力转向与前悬挂实训台(帕萨特B5) 帕萨特B5 ZL-CA20
    23 电控自动变速器实训台 01N ZLMH-BK2
    24 电子助力式转向组合套实训台 大众POLO ZLMH-56
    25 迷你ABS实训考核系统 桑塔纳2000 ZLMH-301
    26 五种离合器实训台 大众普桑 ZLMH-73
    27 DSG变速器实训台 大众迈腾02E ZLMH-71
    28 智能一体化变速器拆装实训台 大众01M ZLMH-6B
    ————————————————————————————————————————————————————
