  • ZLMH-108型迈腾330TSI领先型发动机理实融合实训系统


  • 一、迈腾330TSI领先型发动机理实融合实训系统的产品简介:

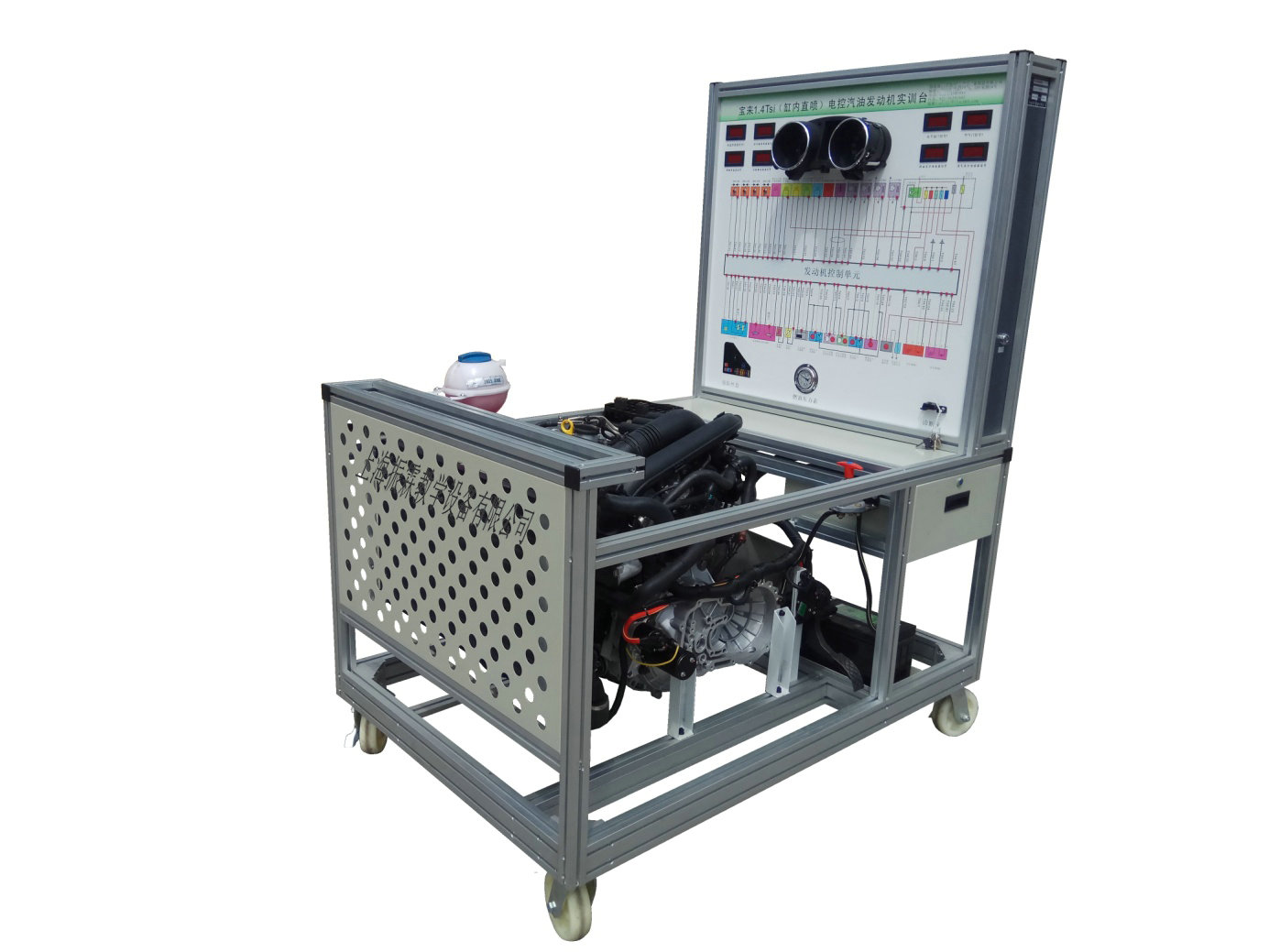

      迈腾330TSI领先型发动机理实融合实训系统采用翻新迈腾330TSI领先型1.8TSI 电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。

    发动机可进行起动、加速、减速等正常工况的实践操作,真实展示电控汽油发动机的组成结构和工作过程。

      迈腾330TSI领先型发动机理实融合实训系统适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。

    二.迈腾330TSI领先型发动机理实融合实训系统的功能特点:

    1.真实可运行的电控汽油发动机,充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。

    2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。

    3.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理;面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色系统电路图。

    4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

    5.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

    6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速等参数变化;

    7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

    8.实训台配备有电源总开关、防护保护装置。

    三.迈腾330TSI领先型发动机理实融合实训系统的技术规格:

      工作电源:直流12V(蓄电池:60AH 12V

      燃油标号:依发动机型号

      油箱容积:10L

      工作温度:-40℃~+50

      外形:1500*1000*1700mm(**高)

      产品工艺标准:

      设备底座框架采用40mm×40mm40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁.

    四.迈腾330TSI领先型发动机理实融合实训系统的基本配置(每台):

    序号



    规格型号

    单位

    数量

    1

    检测控制面板带面板柜

    装有各种检测端子以及彩色电路图

    950*900*4mm铝塑板)

    1

    2

    发动机控制电脑(ECU)

    原车

    1

    3

    油门控制装置

    原车

    1

    4

    发动机总成(包括附件)

    原车

    1

    5

    进、排气管

    原车

    1

    6

    水箱、副水箱与水管

    原车

    1

    7

    冷却电子风扇

    12V80W

    2

    8

    组合仪表

    原车

    1

    9

    诊断座

    原车

    1

    10

    点火开关总成

    原车

    1

    11

    燃油压力表

    0-10kg/cm2

    1

    12

    真空压力表

    0-76in.Hg

    1

    13

    不锈钢燃油箱

    10L

    1

    14

    汽油泵(含汽油泵插头)



    1

    15

    蓄电池

    12V 65Ah

    1

    11

    线束



    1

    12

    继电器

    含:起动继电器、油泵继电器、冷却风扇继电器等

    1

    13

    保险丝与继电器一体盒



    1

    14

    电源总开关

    50A

    1

    15

    钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)

    1500*1000*1700mm(**高)

    1

    16

    执行器与传感器显示的数显表



    1

    17

    执行器显示的发光二极管



    1

    18

    空气滤清器总成带进气管

    原车

    1

    19

    三元催化器

    带全新消声器

    1

    20

    网关控制模块

    原车

    1

    21

    故障模拟与排除装置



    1

    22

    防盗控制单元

    原车

    1

    23

    设备教师手册



    1

    24

    设备合格证、保修卡



    1



    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查迈腾330TSI领先型发动机理实融合实训系统的货品外观,核实迈腾330TSI领先型发动机理实融合实训系统的型号、数量及配件,拒收处于受损状态的迈腾330TSI领先型发动机理实融合实训系统并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供迈腾330TSI领先型发动机理实融合实训系统产品说明书内的质保条件和质保期,在质保范围内提供对迈腾330TSI领先型发动机理实融合实训系统的免费维修,超出条件承诺时提供对迈腾330TSI领先型发动机理实融合实训系统的有偿维修;
    4、退货/换货:单方面原因导致的迈腾330TSI领先型发动机理实融合实训系统错误或迈腾330TSI领先型发动机理实融合实训系统购买数量错误,造成迈腾330TSI领先型发动机理实融合实训系统的退换货要求,将不被接受;
    5、货期说明:迈腾330TSI领先型发动机理实融合实训系统的发货期为参考值,如您需要了解迈腾330TSI领先型发动机理实融合实训系统的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对迈腾330TSI领先型发动机理实融合实训系统有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答迈腾330TSI领先型发动机理实融合实训系统的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备,汽车发动机实训设备,新能源汽车实训设备等相关产品!
    —————————————————————————————————————————————————
