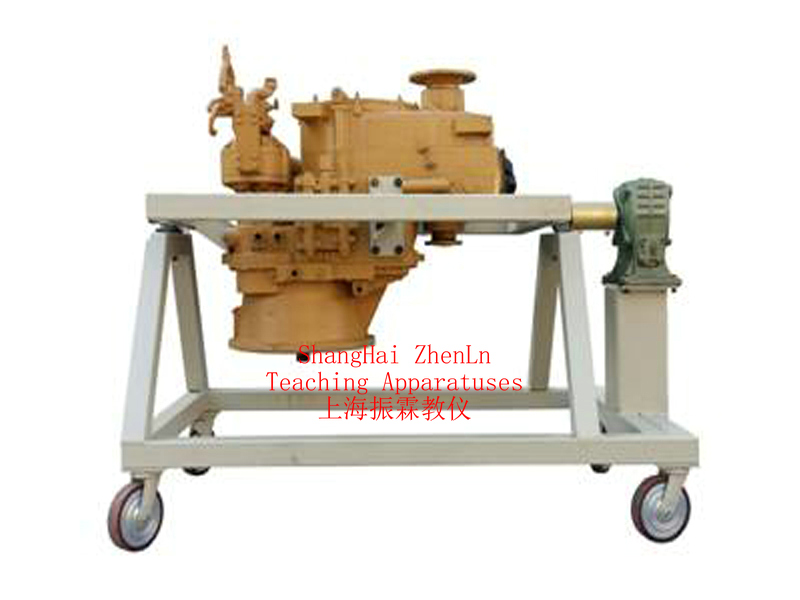

ZLMH-27型装载机变速箱翻转架
　　装载机变速箱翻转架的结构组成减速机总成、翻转架总成、万能连接器、专用接油盘、操作手柄等附件、安装脚轮可移动台架等。

一、装载机变速箱翻转架的功能特点：

　　2.1.拆装中拆装物可做轴向任何角度翻转和静止。

　　2.2.进行拆装物的基本操作和学习。

　　2.3.拆卸和装配实训。

　　2.4.配套使用说明书。

　　2.5.采用减速翻转机构，可使拆装物旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。

　　2.6.底部放置接油盘，便于小零件或螺丝的集中存放。

　　2.7.实训台采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。

　　2.8. 翻转架承重不低于 1500KG。设备参考外形尺寸：1200*1000*780mm (长×宽×高)，应与装载机变速箱相适应。

二、装载机变速箱翻转架的制造工艺：

　　3.1.设备底座架 3.1.1 钢性结构焊接 3.1.2 方管：40*40*2.0mm 3.1.3 立柱：200*200*5mm 3.1.4 表面采用亚光灰喷塑工艺，厚度≥0.3mm.

　　3.2.万向脚轮 3.2.1 前二只万向带锁止功能脚轮 3.2.2 后二只万向脚轮3.2.3 脚轮与台架用 M6*4 螺丝固定，方便设备维修与维护。 3.2.4 脚轮：60mm×50mm(直径×宽度) 3.2.5 脚轮支撑：≥1.0T

三、装载机变速箱翻转架的技术指标：

　　4.1.减速机：速比参数：46:1

　　4.2.工作温度：-40℃～+50℃

　　4.3.配与装载机变速箱配套的翻转头

————————————————————————————————————————————————————
