  • ZLMH-73型发动机翻转架


  • 汽车发动机实训设备  /  发动机翻转架_上海振霖教学设备有限公司

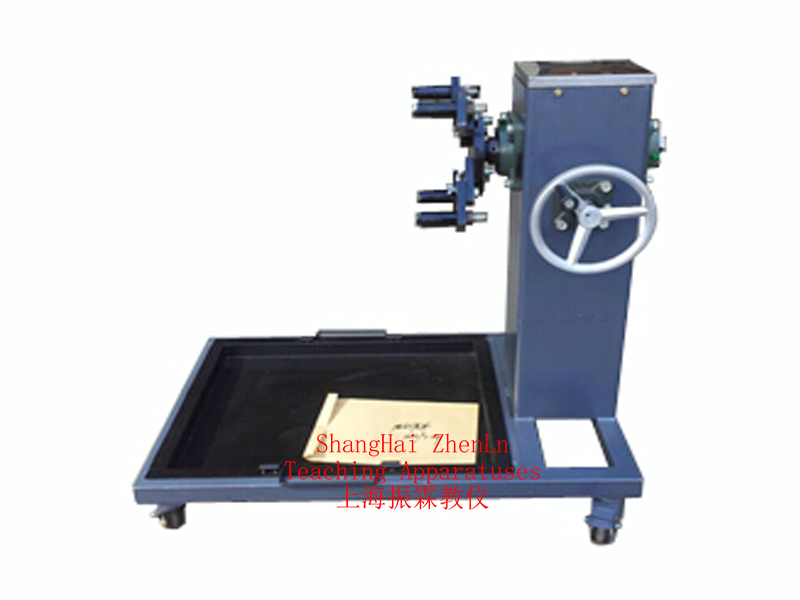

      发动机翻转架的结构组成 减速机总成、翻转架总成、万能连接器、专用接油盘、操作 手柄等附件、安装脚轮可移动台架等。

    一、发动机翻转架的功能特点:

      1.1.拆装中拆装物可做轴向任何角度翻转和静止。

      1.2.进行拆装物的基本操作和学习。

      1.3.拆卸和装配实训。

      1.4.配套使用说明书。

      1.5.采用减速翻转机构,可使拆装物旋转任意角度,并能任 意位置锁止,便于学生从不同的角度进行拆卸和装配。

      1.6.底部放置接油盘,便于小零件或螺丝的集中存放。

      1.7.实训台采用钢性结构焊接,台架表面采用烤漆工艺,带 万向自锁脚轮装置。

      1.8. 翻转架承重不低于 1500KG。 设备参考外形尺寸:1200*1000*780mm (长×宽×高),应与发 动机相适应。

    二、发动机翻转架的制造工艺:

      2.1.设备底座架 3.1.1 钢性结构焊接 3.1.2 方管:40*40*2.0mm 1 台 51 3.1.3 立柱:200*200*5mm 3.1.4 表面采用亚光灰喷塑工艺,厚度 0.3mm

      2. 2.万向脚轮 3.2.1 前二只万向带锁止功能脚轮 3.2.2 后二只万向脚轮 3.2.3 脚轮与台架用 M6*4 螺丝固定,方便设备维修与维护。 3.2.4 脚轮:60mm×50mm(直径×宽度) 2.5 脚轮支撑:≥1.0T

    三、发动机翻转架的技术指标:

      3.1.减速机:速比参数:46:1

      3.2.工作温度:-40℃~+50℃

      3.3.配与发动机配套的翻转头


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查发动机翻转架的货品外观,核实发动机翻转架的型号、数量及配件,拒收处于受损状态的发动机翻转架并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供发动机翻转架产品说明书内的质保条件和质保期,在质保范围内提供对发动机翻转架的免费维修,超出条件承诺时提供对发动机翻转架的有偿维修;
    4、退货/换货:单方面原因导致的发动机翻转架错误或发动机翻转架购买数量错误,造成发动机翻转架的退换货要求,将不被接受;
    5、货期说明:发动机翻转架的发货期为参考值,如您需要了解发动机翻转架的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对发动机翻转架有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答发动机翻转架的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备汽车发动机实训设备新能源汽车实训设备全车电路汽车教学设备汽车发动机教学设备汽车示教板实训设备等相关产品!
    ————————————————————————————————————————————————————
