一、电控柴油发动机实训台的产品简介：

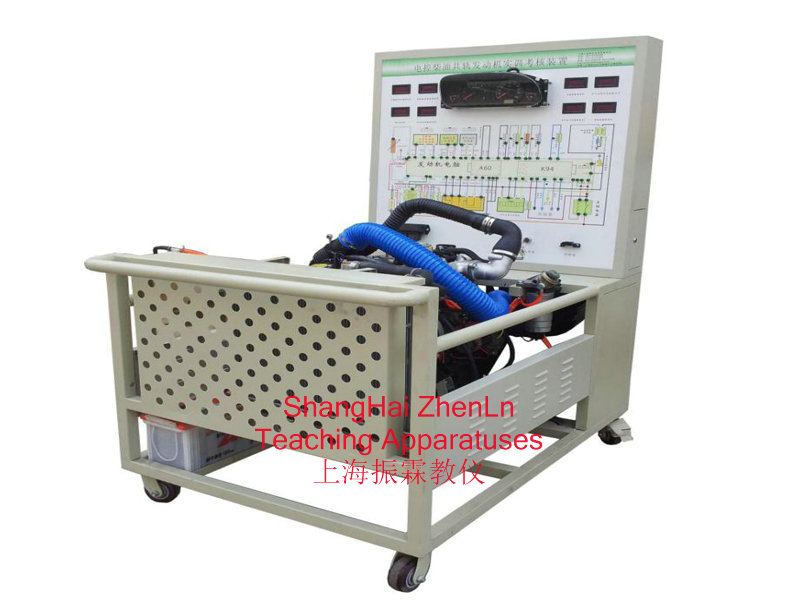

　　该电控柴油发动机实训台采用 翻新 哈弗共轨TC 2.8L电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。

　　适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。

二、电控柴油发动机实训台的功能特点：

　　1.真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常)，充分展示电控高压共轨柴油发动机的组成结构和工作过程。

　　2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。

　　3.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

　　4.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。

　　5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

　　6.实训台配备有油门控制装置，可方便对发动机加速减速。

　　7.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

　　8.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。

　　9.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

四、电控柴油发动机实训台的技术规格：

　　外形尺寸：1500×1000×1700mm(长×宽×高)

　　工作电源：直流12V

　　燃油标号：依发动机型号

　　油箱容积：10L

　　工作温度：-40℃～+50℃

　　颜色：7032

　　钢管：40*40*3mm

　　面板机柜：1.5mm冷板冲压成形，背面设置维修门;

　　移动脚轮：120*80mm

五、电控柴油发动机实训台的基本配置(每台)：
