  • ZLMH-KL10型大众捷达汽车手动空调实训台

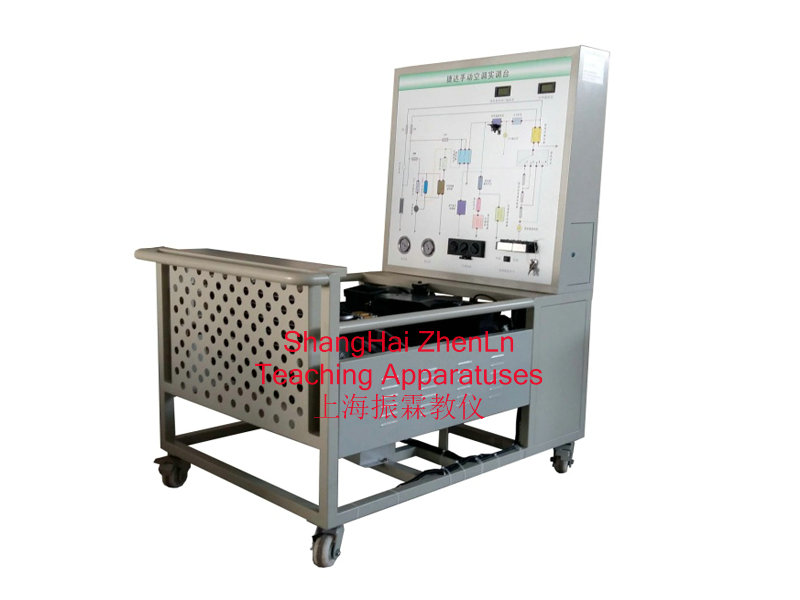

  • 汽车手动空调实训台  /  汽车发动机实验装置_上海振霖教学设备有限公司

    一、大众捷达汽车手动空调实训台的产品简介:

      该设备采用 全新大众捷达 汽车手动空调系统为基础,充分展示汽车手动空调系统的组成结构和工作过程。

      适用于各类学校对汽车空调系统理论和维修实训的教学需要。

    二、大众捷达汽车手动空调实训台的功能特点:

      1.真实可运行的汽车手动空调系统,充分展示汽车手动空调系统的组成结构和工作过程。

      2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示汽车手动空调系统的工作过程以及工作原理。

      3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析汽车手动空调系统的工作原理。

      4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

      5.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。

      6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。

      7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

      8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

    三、大众捷达汽车手动空调实训台的技术规格:

      外形尺寸:1500×1000×1700mm(长×宽×高)

      动力电源:三相四线(或三相五线)380V±10% 50Hz

      外接电源:交流220V±10% 50Hz

      工作电压:直流12V

      制 冷 剂:R134a

      工作温度:-40℃~+50℃

      高压压力表:0~3.5MPa

      低压压力表:0~1.5MPa

      三相异步电动机:

      型 号:YT 100L1-4

      电 压:AC 380V

      功 率:2.2KW

      转 速:1420r/min

      真空泵:

      型 号:RS-1A

      电 压:AC 220V 50Hz

      功 率:120W

      抽气速率:25L/min

      极限压力:10~30Pa

      转 速:1000r/min

      进气口径:Ø6

      用油量:0.25L

      噪 声:≤65

      颜色:7032

      钢管:40*40*3mm

      面板机柜:1.5mm冷板冲压成形,背面设置维修门;

      移动脚轮:120*80mm

    四、大众捷达汽车手动空调实训台的基本配置(每台):
    序号 名       称 规格型号 单位 数量
    1 检测控制面板(面板柜) 装有各种检测端子以及彩色电路图和原理图(950*900*4mm) 1
    2 点火开关   1
    3 高压压力表 R134a,0~3.5MPa 1
    4 低压压力表 R134a,0~1.5MPa 1
    5 数字式进风口温度表   1
    6 数字式出风口温度表   1
    7 空调控制器总成 原车全新 1
    8 空调蒸发箱总成 原车全新 1
    9 压缩机总成 原车全新 1
    10 膨胀阀总成 原车全新 1
    11 干燥器总成 原车全新 1
    12 鼓风机总成 原车全新 1
    13 冷凝器 原车全新 1
    14 冷却电子风扇 原车全新 1
    15 三相异步电动机 YT 100L1-4/2.2KW 1
    16 真空泵 RS-1A 1
    17 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 1
    18 故障模拟与排除装置   1
    19 设备教师手册   1
    20 设备合格证、保修卡   1


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查大众捷达汽车手动空调实训台的货品外观,核实大众捷达汽车手动空调实训台的型号、数量及配件,拒收处于受损状态的大众捷达汽车手动空调实训台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供大众捷达汽车手动空调实训台产品说明书内的质保条件和质保期,在质保范围内提供对大众捷达汽车手动空调实训台的免费维修,超出条件承诺时提供对大众捷达汽车手动空调实训台的有偿维修;
    4、退货/换货:单方面原因导致的大众捷达汽车手动空调实训台错误或大众捷达汽车手动空调实训台购买数量错误,造成大众捷达汽车手动空调实训台的退换货要求,将不被接受;
    5、货期说明:大众捷达汽车手动空调实训台的发货期为参考值,如您需要了解大众捷达汽车手动空调实训台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对大众捷达汽车手动空调实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答大众捷达汽车手动空调实训台的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备汽车发动机实训设备全车电路汽车教学设备汽车发动机教学设备汽车示教板实训设备等相关产品!
    ————————————————————————————————————————————————————
