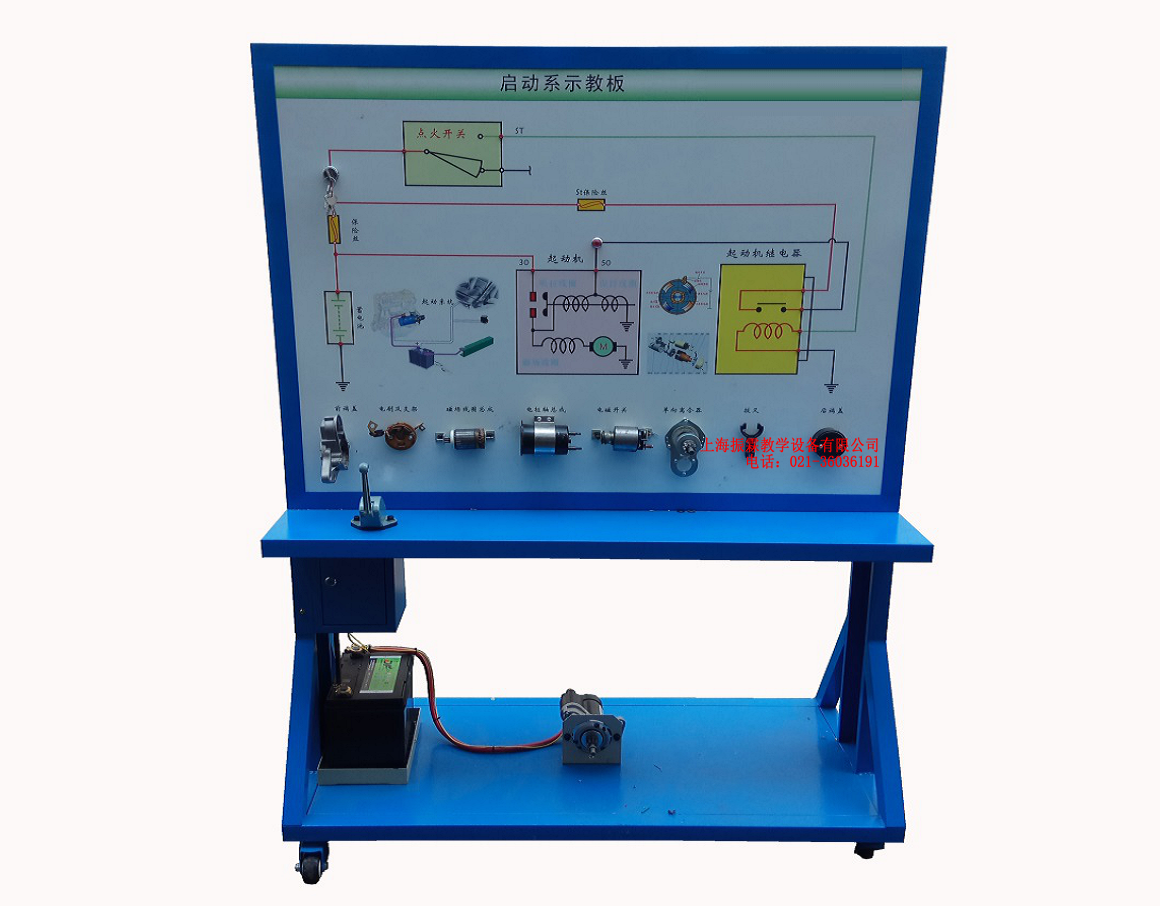

ZLGD-24型起动系统示教板

一、起动系统示教板的产品简介：
　　设备采用全新STN2000汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。
　　适用于学校对汽车起动系统理论和维修实训的教学需要。
二、起动系统示教板的功能特点：
　　1.真实可运行的起动系统，充分展示汽车起动系统的组成结构。
　　2.操纵起动开关，起动马达工作，真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
　　3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
　　4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
　　5.示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
　　6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、起动系统示教板的技术规格：
　　外形尺寸（约）：1240×600×1700mm(长×宽×高)
　　外接电源：AC 220V±10% 50Hz
　　工作电压：DC 12V
　　工作温度：-40℃～+50℃
　　颜色：7032
　　钢管：40*40*3mm
　　机柜：1.5mm冷板冲压成形，背面设置维修门；
　　移动脚轮：100*60mm
四、起动系统示教板的基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	点火开关	全新	个	1
3	起动机总成	全新	台	1
4	起动机总成分解部件		套	1
5	起动继电器		个	1
6	电压表	0～30V	个	1
7	电流表	0～500A	个	1
8	蓄电池	46B24SR，12V 45Ah，550CCA	台	1
9	电源总开关	50A	个	1
10	移动台架(带自锁脚轮装置)	1240×650×1700mm(长×宽×高)	台	1
11	故障模拟与排除装置		套	1

————————————————————————————————————————————————————
