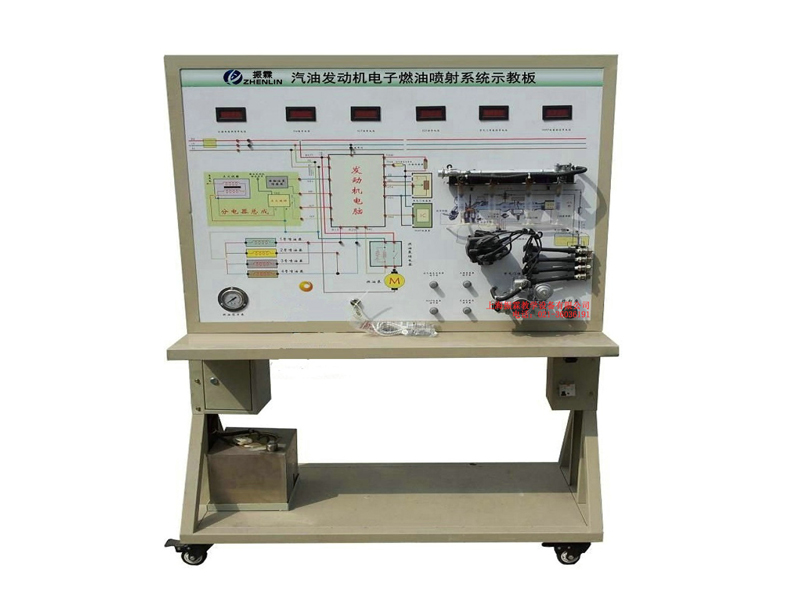

  • ZLGD-01型汽油发动机电子燃油喷射系统示教板


  •   汽油发动机电子燃油喷射系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用发动机电子燃油喷射系统实物制作,充分展示电子燃油喷射系统的组成结构和工作过程。
      可起动运行及检测,通过汽油发动机电子燃油喷射系统的演示,可清楚了解内部的结构与功能,便于学生较快地掌握电子燃油喷射系统的构造和原理,提高学生对电子燃油喷射系统的初步认识,使学生了解电子燃油喷射系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
    汽油发动机电子燃油喷射系统示教板,汽车示教板
    一、汽油发动机电子燃油喷射系统示教板的功能特点:
    1、真实可运行的发动机燃油喷射系统,充分展示燃油喷射系统的组成结构和工作过程。转动曲轴位置信号轮,可分别演示顺序喷射、分组喷射、同时喷射三种电子燃油喷射方式。
    2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析电子燃油喷射系统的工作原理。
    3、示教板面板上安装有检测端子,可直接在面板上检测电子燃油喷射系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    4、示教板安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
    5、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
    6、示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    二、汽油发动机电子燃油喷射系统示教板的技术规格:
    1、外形尺寸:(约):1240×600×1700mm(长×宽×高)
    2、外接电源:AC 220V±10% 50Hz
    3、工作电压:12V直流电压;
    4、工作温度:-50℃~50℃;
    5、钢管:40*40*3mm
    6、机柜:1.5mm冷板冲压成形,
    7、移动脚轮:100*60mm
    三、
    汽油发动机电子燃油喷射系统示教板的基本配置(每台):
    序号        规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图
    (面板:1200*900*4mm)
    1
    2 发动机控制电脑(ECU) 全新 1
    3 点火开关 全新 1
    4 诊断座 振霖 1
    5 燃油箱 10L 1
    6 汽油泵(含汽油泵插头) 全新 1
    7 油泵继电器 全新 1
    8 点火线圈总成 全新 2
    9 火花塞 全新 4
    10 高压线 全新 1
    11 喷油器 带4个120ml玻璃量杯 1
    12 喷油嘴 全新 4
    13 曲轴位置传感器及信号轮 全新 1
    14 顺序喷射开关 全新 1
    15 分组喷射开关 全新 1
    16 同时喷射开关 全新 1
    17 移动台架(带自锁脚轮装置) 1240×600×1700mm
    (长×宽×高)
    1
    18 故障模拟与排除装置 振霖 1
    19 说明书   1

    ————————————————————————————————————————————————————
