  • ZL-CR52型ABS实训台


  • ABS实训台  /  汽车底盘教学设备_上海振霖教学设备有限公司

    一、ABS实训台的产品简介:

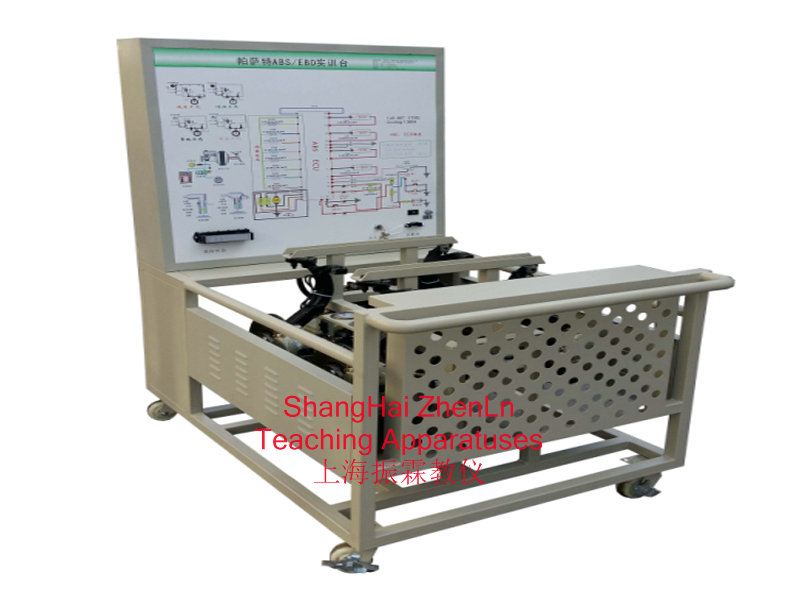

      该ABS实训台采用 全新捷达的ABS/EBD制动系统为基础,配有ABS/EBD系统工作原理图,真实展示紧急制动时ABS/EBD系统工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构汽车底盘构造与维修实训的教学需要,完全满足对ABS/EBD制动系统的结构组成、动作演示等教学功能。

    二、ABS实训台的功能特点:

      真实的汽车ABS/EBD制动系统实物为基础,完整展示ABS/EBD制动系统的组成结构。

      由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS/EBD系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车ABS/EBD系统的工作过程。

      实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与液压管路图;学员可直观对照电路图和ABS/EBD制动系统实物,认识和分析控制系统的工作原理。

      实训台面板上安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

      实训台安装有6个压力表,可实时显示制动总泵和四个制动分泵的液压变化。

      实训台面板上安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

      实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

    三、ABS实训台的技术参数:

      外形尺寸:1500×1000×1700mm(长×宽×高)

      驱动电源:三相四线(或三相五线)380V±10% 50Hz

      外接电源:交流220V±10% 50Hz

      工作电压:直流12V

      工作温度:-40℃~+50℃

      主油道压力表:0~250kg/psi

      制动分泵压力表:0~100kg/psi

      变频器:

      型 号:CHE100-004G/5R5P-4

      功 率:4KW/5.5KW

      输 入:AC 3PH 380V±15% 50/60Hz

      输 出:9A/13A AC 3PH 0~380V 0~400Hz

      1. 三相异步电动机:

      型 号:YT 100L2-4

      电 压:AC 220V/380V 50Hz

      电 流:11.8A/6.8A

      功 率:3KW

      转 速:1420r/min

      真空泵:

      型 号:RD-2

      电 压:AC 220V 50Hz

      功 率:370W

      抽气速率:48L/min

      极限压力:6.7×10-2Pa

      转 速:1400r/min

      进气口径:Ø8

      用油量:1L

      噪 声:≤68

    四、ABS实训台的基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图和液压管路图 1
    2 ABS/EBD控制单元总成 常用车型 1
    3 诊断座 OBDⅡ 1
    4 点火开关   1
    5 制动总泵 原厂配置 1
    6 制动分泵 原厂配置 4
    7 刹车碟 原厂配置 4
    8 刹车皮 原厂配置 4
    9 外球笼 原厂配置 4
    10 半轴杆 原厂配置 4
    11 左右/前车速传感器 原厂配置 1
    12 左右/后车速传感器 原厂配置 1
    13 驱动皮带 原厂配置 2
    14 真空大力鼓   1
    15 制动踏板 原厂配置 1
    16 主油道压力表 0~250kg/psi 2
    17 制动分泵压力表 0~100kg/psi 4
    18 变频器 CHE100-004G/5R5P-4 1
    19 三相异步电动机 YT 100L2-4 2
    20 真空助力泵 RD-2 1
    21 移动台架(带自锁脚轮装置) 1500×1000×1700(长×宽×高) 1



    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查ABS实训台的货品外观,核实ABS实训台的型号、数量及配件,拒收处于受损状态的ABS实训台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供ABS实训台产品说明书内的质保条件和质保期,在质保范围内提供对ABS实训台的免费维修,超出条件承诺时提供对ABS实训台的有偿维修;
    4、退货/换货:单方面原因导致的ABS实训台错误或ABS实训台购买数量错误,造成ABS实训台的退换货要求,将不被接受;
    5、货期说明:ABS实训台的发货期为参考值,如您需要了解ABS实训台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对ABS实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答ABS实训台的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备等相关产品!
    ————————————————————————————————————————————————————
