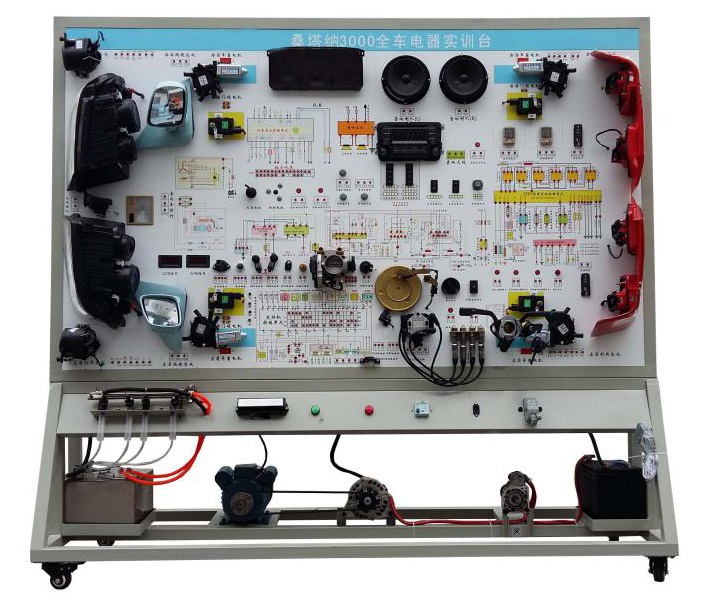

  • ZLMI-53A型全车电器实训台


  • 一、全车电器实训台的产品简介:
      该设备采用全新捷达整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
      适用于学校对整车电器理论和维修实训的教学需要。
    二、全车电器实训台的功能特点:
    1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
    接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
    2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
    3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
    4.设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
    5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
    三、全车电器实训台的技术规格:
    外形尺寸(约):2080×700×1900mm(长×宽×高)
    动力电源:三相四线(或三相五线)380V±10% 50Hz
    工作电压:直流12V
    工作温度:-40℃~+50℃
    三相异步电动机
    型  号:YT 100L1-4
    电压:AC 220V/380V
    功率:2.2KW
    转速:1420r/min
    颜色:7032
    钢管:40*40*3mm
    机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:100*60mm
    四、全车电器实训台的基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 示教板面板 装有各种检测端子以及彩色电路图 1
    2 发动机控制电脑(ECU)  原车 1
    3 诊断座 原车 1
    4 点火开关 原车 1
    5 组合仪表 原车 1
    6 组合开关 原车 1
    7 左右前大灯总成 原车 1
    8 左右前雾灯 原车 1
    9 左右转向灯 原车 1
    10 左右转向边灯 原车 1
    11 左右组合尾灯 原车 1
    12 牌照灯 原车 1
    13 高位刹车灯 原车 1
    14 灯光开关 原车 1
    15 刹车灯开关 原车 1
    16 倒车灯开关 原车 1
    17 危险灯开关 原车 1
    18 线束   1
    19 雨刮总成 原车 1
    20 雨刮控制器 原车 1
    21 喷水电机 原车 1
    22 喷水壶 原车 1
    23 喇叭 原车 2
    24 喇叭继电器 原车 1
    25 X触点继电器 原车 1
    26 雾灯继电器 原车 1
    27 无分电器点火系统 含点火器总成、火花塞、曲轴位置传感器 1
    28 模拟喷油嘴指示灯   1
    29 燃油泵继电器 原车 1
    30 燃油泵指示灯 原车 1
    31 曲轴位置传感器及信号轮 原车 1
    32 电动窗主开关 原车 1
    33 左右前车门电脑 原车 1
    34 舒适电脑 原车 1
    35 右前门锁电机 原车 1
    36 左右后电动窗电机 原车 1
    37 左右后电动窗开关 原车 1
    38 左右后门锁电机 原车 1
    39 汽车音响总成 原车 1
    40 扬声器 6",200W 1
    41 起动机总成 原车 1
    42 发电机总成 原车 1
    43 三相异步电动机 YT 100L1-4 1
    44 蓄电池 12V 45Ah 1
    45 保险丝盒   2
    46 电源总开关 50A 1
    47 移动台架(带自锁脚轮装置) 2080×700×1800mm(长×宽×高) 1
    48 故障模拟与排除装置   1
    49 教师手册   1
    50 合格证与保修卡   1
