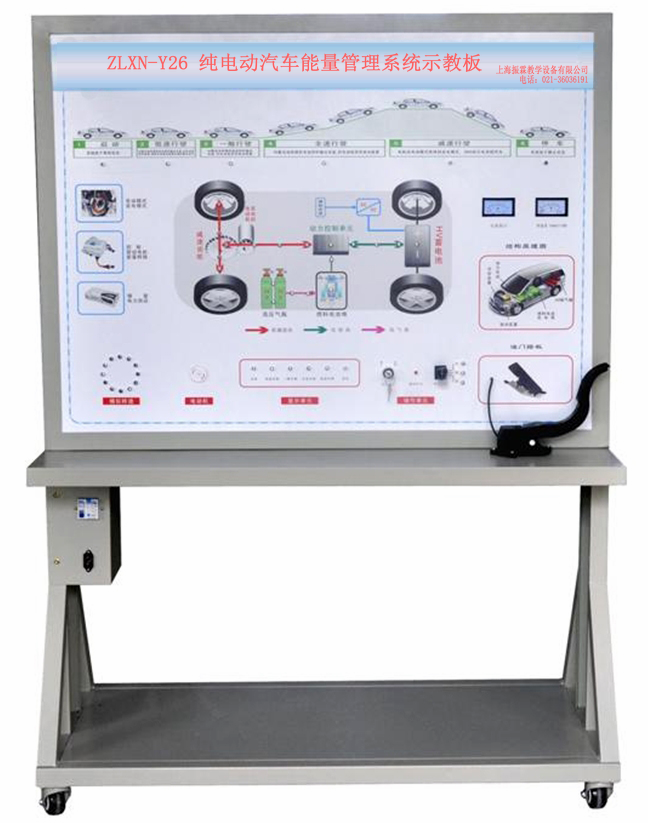

  • ZLXN-Y26型纯电动汽车能量管理系统示教板


  • 一、纯电动汽车能量管理系统示教板功能特点
    1.完整展示了纯电动汽车能量管理系统,可以动态模拟纯电动汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。
    2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板UV平板喷绘打印有永不褪色的彩色电路图与工作原理示意图。
    3.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等,并辅以发光二极管进行系统流向的动态指示,设有一台模拟电机用来演示电动机的工作状态。
    4.示教板面板部分采用1.5mm厚冷板冲压成形框架结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
    5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    二、纯电动汽车能量管理系统示教板技术规格
    1.外接电源:交流220V±10%50Hz(充电工况)
    2.工作电压:220V
    3.工作温度:-40℃~+50℃
    4.外形尺寸:1240×600×1700mm(长×宽×高)
    5.工作温度:-40℃~+50℃
    6.设备颜色:标准7032等
    7.设备钢管:40*40*3mm
    8.设备机柜:1.5mm冷板冲压成形,背面设置维修门;
    9.移动脚轮:100*60mm
    三、纯电动汽车能量管理系统示教板基本配置(每台)

    序号 名称 规格型号 单位 数量
    1 原理面板 彩色原理图/4mm铝塑板UV平板喷绘 1
    2 启动开关 配套 1
    3 油门踏板 配套 1
    4 档位开关 配套 1
    5 制动开关 配套 1
    6 数字转速表 配套 1
    7 电流指示表 配套 1
    8 发光二极管闪光灯灯条 配套 1
    9 电子油门踏板 配套 1
    10 模拟电机 配套 1
    11 12V开关电源 配套 1
    12 继电器 配套 1
    13 保险丝盒 配套 1
    14 故障设置和考核系统 配套 1
    15 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
    16 教师手册 配套 1
    17 合格证与保修卡 配套 1


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查纯电动汽车能量管理系统示教板的货品外观,核实纯电动汽车能量管理系统示教板的型号、数量及配件,拒收处于受损状态的纯电动汽车能量管理系统示教板并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供纯电动汽车能量管理系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对纯电动汽车能量管理系统示教板的免费维修,超出条件承诺时提供对纯电动汽车能量管理系统示教板的有偿维修;
    4、退货/换货:单方面原因导致的纯电动汽车能量管理系统示教板错误或纯电动汽车能量管理系统示教板购买数量错误,造成纯电动汽车能量管理系统示教板的退换货要求,将不被接受;
    5、货期说明:纯电动汽车能量管理系统示教板的发货期为参考值,如您需要了解纯电动汽车能量管理系统示教板的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对纯电动汽车能量管理系统示教板有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答纯电动汽车能量管理系统示教板的相关疑问,我们还可以帮您推荐符合您要求的
    新能源汽车实训设备等相关产品!
    —————————————————————————————————————————————————
