ZLXN-Y41型吉利EV新能源汽车整车教学平台

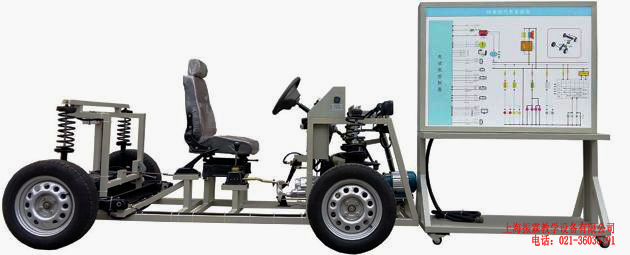

参考图

一、吉利EV新能源汽车-整车教学平台的产品简介：
该设备使用特制的车架底盘及全套电动车电机驱动桥系统研制而成。（地面可真实行驶）；该设备采用全新吉利EV纯电动车电机驱动系统实物为基础，由师生自由搭接实训平台。
适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。
动手搭接好后,整套装置可实现正常启动、前行、后退、加速、充电等基本工况，演示了纯电动汽车动力系统的工作特点。
二、吉利EV新能源汽车-整车教学平台的功能特点：
1.搭接好后,路面上真实可运行的纯电动电机驱动系统，充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备开放式设计,真实器件可自由搭接。
4.电动动力系统台架采用钢制框架式结构，整体结构坚固。
5.设备上配置相应的指示仪表，便于过程监控电动动力系统的状态。
6.器件外标注器件名字，方便教学开展。
7.整套实训装置由电动动力系统台架和控制系统台架两大部分组成，两者之间通过专用航空插头进行连接。
6.配备有操作演示面板、可移动台架、PCU电机控制器、高压接线盒、加速踏板、刹车踏板、换挡杆、辅助充电盒、仪表、电源总开关及驱动电机等组成。安装有电动汽车仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化；实训台底座部分带自锁脚轮装置，方便随时移动。配备有电源总开关、防护网等安全保护装置，方便切断总电源和进行安全防护.
三、吉利EV新能源汽车-整车教学平台的技术规格：
1.工作电源：60V
2.电机:60V4KW
3.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
4.外形尺寸：
约120cm×80cm×150cm(动力系统台架)
检测面板1240*600*1700mm(控制系统台架)
四、吉利EV新能源汽车-整车教学平台的实训项目：
1.纯电动动力系统启动工况检测
2.纯电动动力系统前进工况检测
3.纯电动动力系统后退工况检测
4.纯电动动力系统停止工况检测
5.纯电动动力系统充电工况检测
6.纯电动动力系统综合故障检测
7.师生自由搭接电动车创新实训
五、吉利EV新能源汽车-整车教学平台的基本配置（每台）：

序号	名称	主要部件、器件及规格	数量
1	电动车车架	全套底盘附件等	1
2	控制系统台架	冷板冲压结构，安装检测面板，尺寸1240mm×600mm×1700mm	1
3	电路故障设置与排除装置	配套	1
4	仪表系统	配套	1
5	电动汽车控制器	配套	1
6	电动汽车电动机	配套	1
7	加速踏板	电子式	1
8	DC/DC变换器	配套	1
9	动力电池组	配套	1
10	操作开关	点火开关、档位开关等	1
11	其他附件	继电器盒、保险丝盒等	1
12	前桥悬挂机构	配套	1
13	后桥悬挂机构	配套	1
14	方向盘、转向柱、万向节、方向机、转向拉杆	配套	1
15	车轮	配套	3
16	刹车系统	配套	1
17	驻车装置	配套	1
18	照明灯系统	配套	1
19	电动车充电器	配套	1
20	电动车充电器插口及附件	配套	1
20	保修卡与合格证	配套	1
21	教师手册	配套	1
22	搭接电动车附件与工具	配套	1

————————————————————————————————————————————————————
