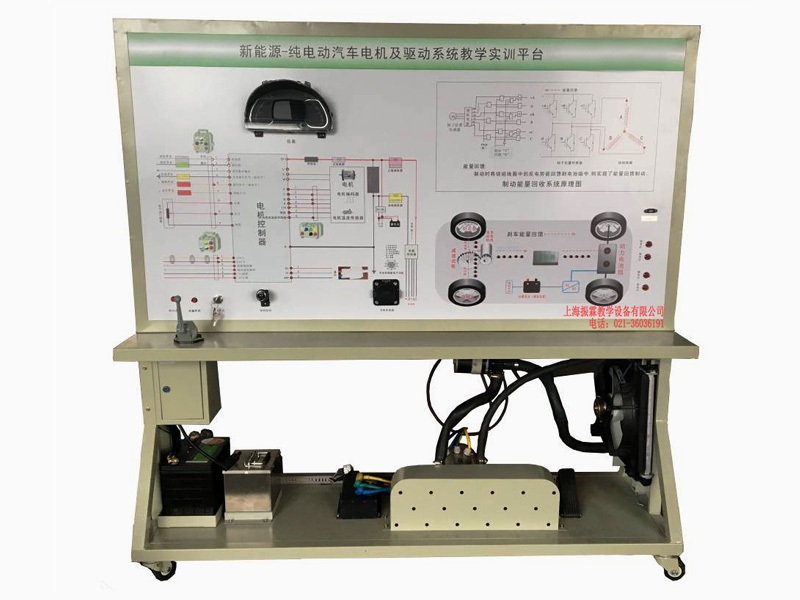

ZLXN-N17型制动能量回收控制系统实训台
一、制动能量回收控制系统实训台的总体简述：
1.设备以纯电动汽车制动能量回收及其控制系统为基础，制动能量回收及其控制系统的机械及电气连接方式同原车的连接方式。
2.实训台为真实可运行的制动能量回收及其控制系统集成，充分展示各主要零部件组成结构和逻辑控制关系。
3.本设备可与动力电池及其管理系统实训台等其他设备联合工作（连接使用），真实展示实车整车制动能量回收的实时工作状态以及特性参数。
二、制动能量回收控制系统实训台的功能特点：
1.安装纯电动汽车制动能量回收及其控制系统部件，可展示纯电动汽车制动能量回收控制策略与控制原理。
2.模拟设置系统的常见故障，通过学员正确的检测操作和排故操作，排除相应故障。
3.实训台安装检测端子，可借助万用表、绝缘电阻测试仪或示波器对控制系统的电压、电流、电阻等进行测量，实时检测各种状态下的参数变化。
4. 配套原理教学板，完整展示工作原理图，控制电路安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
5.面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理，面板打印有永不褪色的彩色电路图等；
6.设备由平台和原理教学板组成，平台立式放置，安装原车零部件；实训台底部安装4个带自锁脚轮装置。
7.本设备与其他系统-动力电池及其管理系统实训台等通过CAN总线进行通信和数据交换，并连接组成一套完整的检测与维护实训系统。
三、制动能量回收控制系统实训台的基本配置：
纯电动汽车驱动电机、电机控制器、加速踏板、制动踏板，国标充枪与充电插座,车载充电器,智能故障设置和考核系统，控制器通讯接口, 上位机软件,可移动平台和示教板。
四、制动能量回收控制系统实训台的技术规格：
1. 纯电动汽车驱动电机：72V3KW同步电机
2. 电机控制器：72V旋转变压器或霍尔反馈
3. 加速踏板：电动车
4. 制动踏板：电动车
5. 国标充枪与充电插座：国标
6. 车载充电器：72V3A
7.辅助电池：12V60AH
8.设备外接电源：交流220V±10% 50Hz
9.工作环境温度：-20℃～+60℃
10.台架尺寸：40*40铝型材1700mm*700mm*1700mm（长*宽*高）
五、制动能量回收控制系统实训台的安全保护性能：
1.实训台配备12V电源接地机械开关，可随时断开12V 接地，切断整个系统电源。
2.设备配有急停按钮，紧急情况按下急停按钮可立即断开主电源回路，实现多重安全保护。

————————————————————————————————————————————————————
