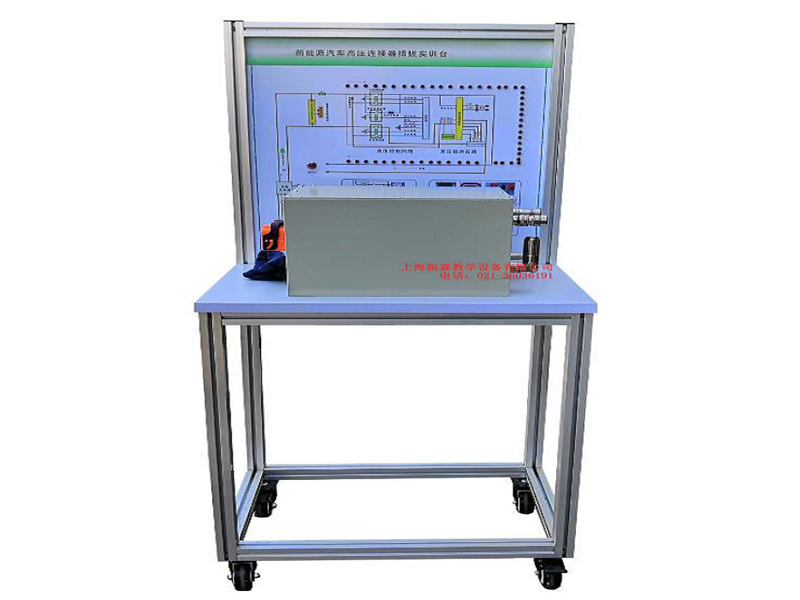

ZLXN-PX12型新能源汽车电工技能高压连接器插拔训练台
一、新能源汽车电工技能高压连接器插拔训练台的产品简介：
选用国内名牌厂家新能源汽车高压连接器，为比亚迪，北汽新能源，吉利新能源汽车等配套；安装在专用动力电池包箱体上，通过学员动手插拔，使学员掌握实际掌握高压连接器插拔操作，以及不按程序操作可能造成后果，为新能源电动车安全操作必备基础要领。
二、新能源汽车电工技能高压连接器插拔训练台的功能特点：
1.采用新能源汽车高压连接器，安装在专用动力电池包箱体上，学员在无电情况下进行高压连接器的反复插拔。
2.高压连接器插头和插座均配接与动力电池包相同电缆线，电气连接方式与实车相同，并标注名称。
3.高压插接头具有互锁端子，可练习不同高压插接件插拔。
4.配套提供维修开关插拔方法，放电正负极接插件插拔方法，充电正负极接插件插拔方法等辅助资源。
5.模拟新能源汽车动力电池连接插头、维修开关、高压配电箱、电机控制器、空调压缩机、空调 PTC 等模块的互锁连接，完成新能源汽车上电、放电的互锁控制逻辑。
6.模拟汽车碰撞工况，敲击模拟动力电池箱，高压断电。
7.模拟系统开机，系统启动预充继电器，高压插接器插接检测不到位，高压互锁回路断路并报警，系统不对负载放电。高压插接器插接检测到位，闭合总正、总负继电器，系统对负载放电。
8.高压系统上电完成，系统对负载放电。
9.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色原理示意图；
10.底部安装4个带自锁装置万向脚轮。
11.智能化的线路连接检测功能：该实验板采用MCU单片机控制电路设计，集成在一张电路板上，电脑能够自动判断每一条线路的连接是否正确，并通过LED灯直观显示出来，能自动清除错误，考核模式在考核完成后不仅会提示连接是否正确，还会显示正确的连线数目，并且有语音提示。本实验板智能化程度高，可进行练习和考核，不损耗任何材料。计时考核功能：本实训箱带有数码管显示考核时间功能，能够根据剩余时间的长短通过LED灯闪烁的频率来提醒考核者。教师也可以通过远程设置考核功能。实验时的控制设计和连线质量的好坏，也可以进行计算机自动智能判断，结果分为低、中、高三级，功能包括：①连线好坏自动判断功能；②引导学员连线的学习功能；③计时考核功能。教师遥控器设置：声音控制、考核设置、成绩查询等。液晶屏显示：操作说明、自动智能判断提示等。
三、新能源汽车电工技能高压连接器插拔训练台的实验项目：
1.电动车高压保护原理实验
2.高压互锁电路仿真原理
3.高压上电原理仿真原理
4.汽车碰撞工况，高压防护仿真实验
5.新能源汽车高压安全系统认知；
6.新能源汽车高压连接器插拔技能操作；
7.新能源汽车高压维修作业训练；
四、新能源汽车电工技能高压连接器插拔训练台的技术规格：
1.设备外形尺寸（mm）:1500*700*1700（长*宽*高）
2.交流电源：220V
3.产品工艺标准
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
五、新能源汽车电工技能高压连接器插拔训练台的基本配置：
专用动力电池包箱体，高压放电正极插头/插座，高压放电负极插头/插座，高压充电正极插头/插座，高压充电负极插头/插座，维修开关插头/插座等。

————————————————————————————————————————————————————
