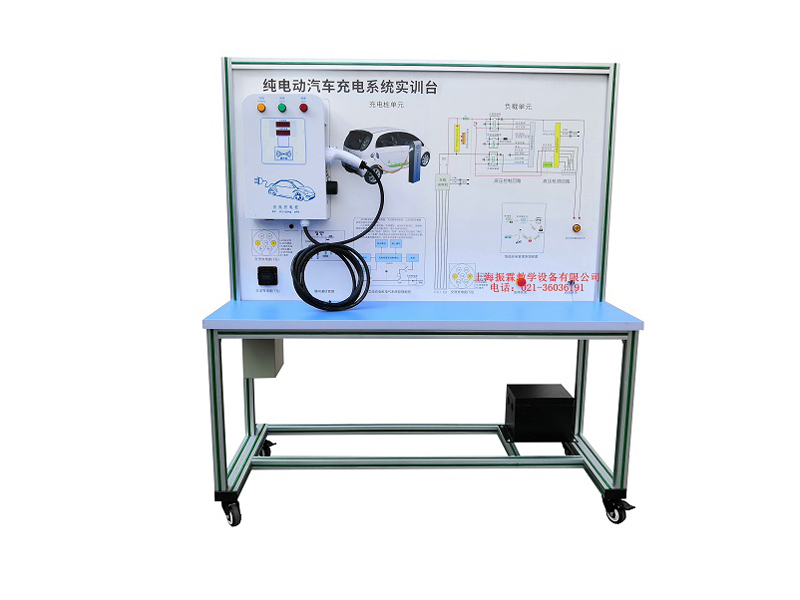

  • ZLXN-Y34B型电池充电系统实训台


  • 一、电池充电系统实训台的产品简介:
        该设备完整展示了新能源汽车充电装置系统,全面展示了车载充电机与充电桩的组成、结构、原理、操作及排故障。
    二、电池充电系统实训台的功能特点:
    1.详细的原理框图展示,真实可操作运行的充电系统。
    2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物,认识和分析电动汽车充电系统的工作原理。
    3.真实的国标充电桩充电端口,便于学习充电端口管脚定义及作用。
    4.面板上安装有点火开关、充电桩分解组件,工况指示灯,电源开关,电池等模块与操纵开关。
    5.面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
    6.配套充电桩智能充电卡片、充值软件。
    7.安装充电桩的电压表与电流表,同步显示数据。
    8. 模拟实车真实充电过程,包括 CC 信号、 CP 信号的检测、确认及唤醒过程,充电过程中的电池温度、电流检测等。
    三、电池充电系统实训台的产品组成:
    电动车国标单枪充电桩(分解)、智能充电卡片、充值软件、电压显示、电流显示、交流充电桩充电插座/充电枪、电池组与电池管理系统(带CAN总线通讯/CC,CP控制线),车载充电器(带CAN总线通讯)、带CAN总线通讯的7尺彩屏显示终端等组成,可移动的台架与原理示教面板。
    四、电池充电系统实训台的技术规格:
    1.供电电源:AC220V ±10% 50Hz
    2.供电电流:最大32A
    3.工作温度:-40℃~+50℃
    4.外形尺寸:1240×600×1700mm(长×宽×高)
    3.设备颜色:标准7032等
    4.钢管:40*40*3mm
    5.设备机柜:1.5mm冷板冲压成形,背面设置维修门;
    6.移动脚轮:100*60mm
    五、电池充电系统实训台的实训项目:
        1.充电桩内部电路原理实训。
        2.充电桩的部件组成及作用实训。
        3.充电桩的操作方法实训。
        4.操作充电桩对蓄电池充电、蓄电池通过负载放电的全过程实训。
        5.故障设置、排除思路和方法实训。
        6.智能充电卡片、充值软件应用实训。
    六、电池充电系统实训台的基本配置(每台):

    序号 名称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
    2 充电桩组件(分解) 国标220V16A,3.5KW 1
    3 充电插座与充电枪 国标 1
    4 智能充电卡片、充值软件 配套 1
    5 电池管理系统 电池管理系统(带CAN总线通讯/CC,CP控制线) 1
    6 电池组 48V40AH 1
    7 模拟指示灯 配套 1
    8 操作开关 配套 1
    9 直流接触器 配套 1
    10 移动台架 1240×600×1700mm (带自锁脚轮装置) 1
    11 故障模拟与排除装置 配套 1
    12 保险丝盒 配套 1
    13 保修卡/合格证 配套 1
    14 教师手册 配套
    七、电池充电系统实训台的安全保护性能:
    1.实训台配备12V电源接地机械开关,可随时断开12V 接地,切断整个系统电源。
    2.设备配有急停按钮,紧急情况按下急停按钮可立即断开主电源回路,实现多重安全保护。

    —————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查电池充电系统实训台的货品外观,核实电池充电系统实训台的型号、数量及配件,拒收处于受损状态的电池充电系统实训台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供电池充电系统实训台产品说明书内的质保条件和质保期,在质保范围内提供对电池充电系统实训台的免费维修,超出条件承诺时提供对电池充电系统实训台的有偿维修;
    4、退货/换货:单方面原因导致的电池充电系统实训台错误或电池充电系统实训台购买数量错误,造成电池充电系统实训台的退换货要求,将不被接受;
    5、货期说明:电池充电系统实训台的发货期为参考值,如您需要了解电池充电系统实训台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对电池充电系统实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答电池充电系统实训台的相关疑问,我们还可以帮您推荐符合您要求的新能源汽车实训设备等相关产品!
    ————————————————————————————————————————————————————
