  • ZLXN-Y12型新能源汽车高压器件结构展示教学平台

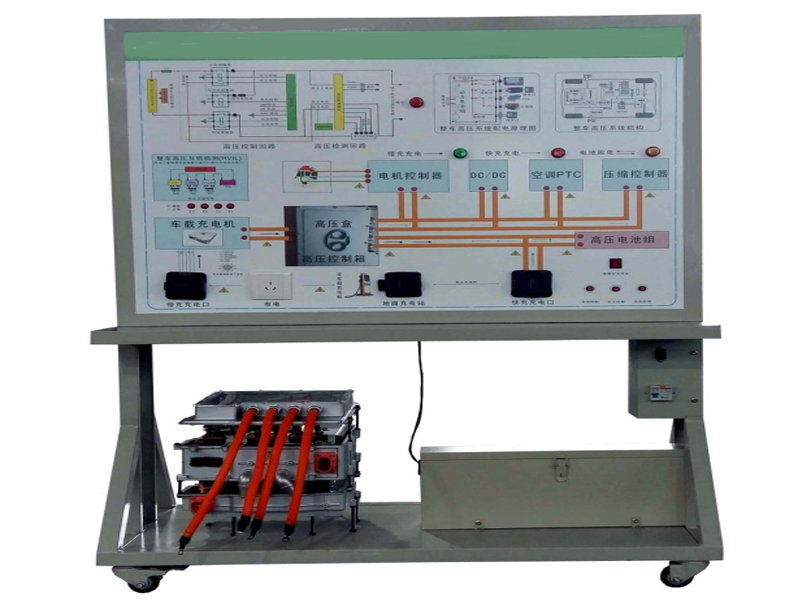

  •     该汽车高压器件教学实验设备的型号名称为新能源汽车高压器件结构展示教学平台采用 BJEV原车 新能源汽车高压真实器件制作,展示新能源汽车高压的结构与工作原理,适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。
    一、新能源汽车高压器件结构展示教学平台组成:
        高压盒、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、原理检测面板与结构彩图。
    ZLXN-Y12 新能源汽车教学实验设备
    二、新能源汽车高压器件结构展示教学平台的功能特点:
    1、展现BJEV高压盒高压器件的组成构造与任务进程;
    2、设备面板采用耐创击、耐净化、防火、防潮的初级铝塑板,外表经特殊工艺喷涂底漆处置;4mm铝塑面板打印有永不褪色的UV平板黑色电路图;学员可直观对照面板材料和高压控制盒的实物,看法和剖析高压控制盒的器件和原理;
    3、控制台装置有BJEV高压控制盒的解剖部件,能明晰看清高压控制盒的控制继电器、熔断器、衔接器端子等电子器件;
    4、零碎含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调紧缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座;
    5、展现BJEV高压线路的高压互锁信号的组成构造和任务进程;辨认高压线束衔接器的端子及对应的功用;
    6、实训台面板上装置有双独立线路控制零碎的硬件模块;装置有各高压模块的汽车真实接口衔接器,这些接口可以训练先生对高压电路的衔接。
    三、
    新能源汽车高压器件结构展示教学平台的技术规格:
        外形尺寸(约):1240×650×1700mm(长×宽×高)
        动力电源:24V20ah
        工作电压:24v
        工作温度:-40℃~+50℃
        颜色:7032
        钢管:40*40*3mm
        机柜:1.5mm冷板冲压成形,背面设置维修门;
        移动脚轮:100*60mm
    四、
    新能源汽车高压器件结构展示教学平台的实验项目:
       1、新能源汽车高压器件认知。
       2、新能源汽车高压器件基本控制原理与工作过程验证实训。
       3、新能源汽车高压器件拆装与安全防护实训。
       4、新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
       5、新能源汽车整车高压区认知实训。
       6、新能源汽车高压线路拆装与检测实训。
       7、新能源汽车高压安全系统拆装与检测、维护体验实训。



    ————————————————————————————————————————————————————
