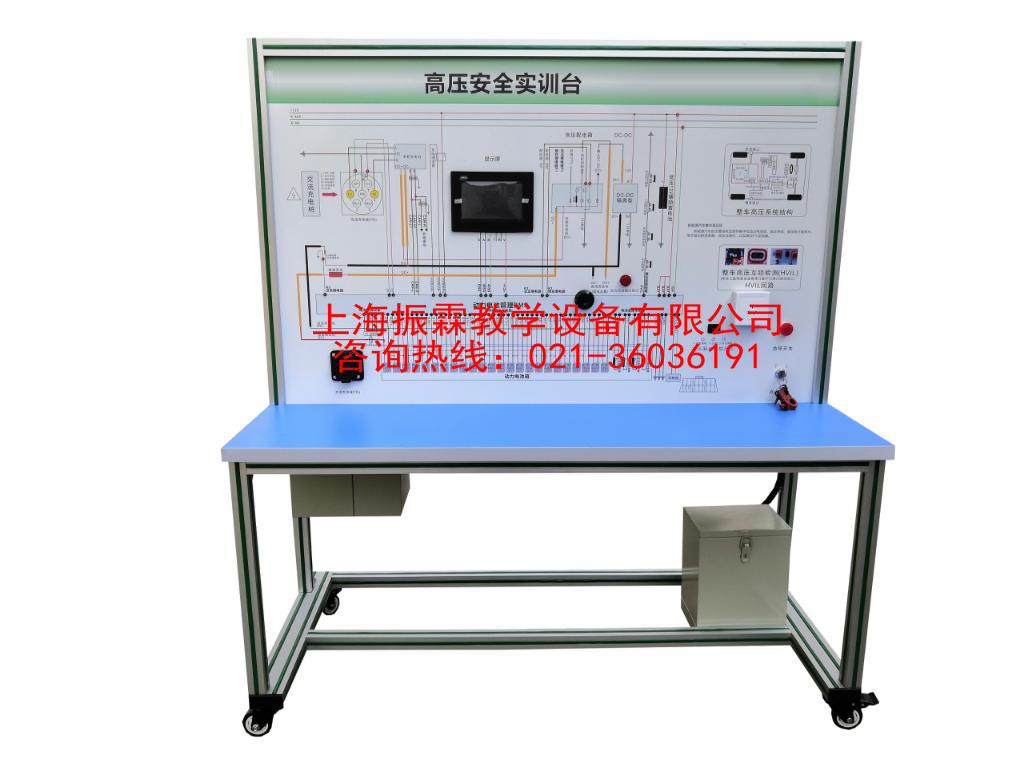

  • ZLXN-Y-064D型新能源汽车高压安全实训台


  • 新能源汽车高压安全实训台,新能源汽车高压安全实验装置--上海振霖公司

    一、新能源汽车高压安全实训台的产品简介:

      采用新能源汽车高压安全、充配电、电池包及电池管理与安全系统器件制作,展示新能源汽车高压安全系统的结构与工作原理,适合于各类院校对纯电动汽车高压安全系统理论和维修实训的教学需要。

    二、新能源汽车高压安全实训台的功能特点:

      1.展示电动汽车高压安全防护系统实物元件为基础组件,能体现高压系统电气原理及上下电逻辑;高压系统的安全防护措施及安全检测,配电系统安装总正继电器、总负继电器、预充继电器与预充电阻,可以动态模拟整车高压安全系统的运行状态与工作过程。

      2.安装有点火开关、电动汽车真实锂电池组及BMS系统,电动汽车安全维修塞插头模块,高压电路仿真系统,安全继电器组件,漏电保护模块与模拟操纵开关。

      3.安装电动车国标充电口与充电枪,真实实现电动车的充电操作。国标充电枪插入设备充电口后,高压安全系统通过CAN-BUS通信控制安全继电器工作,且通过CAN-BUS通信的7寸彩屏显示器同步显示充电工况,且高压无输出。

      4.电动汽车高压安全防护系统器件,安全继电器(包括总正继电器、总负继电器、预充继电器)通过电动车的高压安全系统控制单元能正常控制与工作;高压安全系统控制单元采用CAN-BUS通信控制。

      5.高压安全系统控制单元采用CAN-BUS通信显示安全报警等信号信息。高压安全系统报警后,通过CAN-BUS通信控制安全继电器工作,且高压无输出。

      6.实现高压电安全互锁、自锁、漏电保护、高压系统中止等实训。

      7.BMS控制单元7寸彩屏显示器显示电池电压、电流、温度、高压漏电等状态真实信号。

      8.锂电池及安全管理系统:动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互。

      9.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。

      10.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。

      11.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见故障的设置及考核故障点12个。

      12.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

      13.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。

      14.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

    三、新能源汽车高压安全实训台的技术规格:

      1.外形尺寸(mm):1500×700×1700(长×宽×高)

      2.面板外形尺寸(mm):1448×940mm(长*宽)

      3.移动脚轮:100*60mm

      4.工作温度:-40℃~+50℃

      5.电池:磷酸铁锂离子动力电池组48V20AH带充电机(单体电池3.2V20AH,16串)

      6.电池组管理系统(BMS):带CAN通讯

      7.动力电池包显示屏:7寸触摸屏

      8.高压大电流继电器:线圈电压:12VDC,最大额定工作电压:1000VDC,额定电流:400A。

      9.模拟高压电源:48V

    四、新能源汽车高压安全实训台的实验项目:

      1.电动车高压保护原理实验

      2.高压电路漏电保护仿真原理

      3.高压蓄电池拆装维修实验

      4.高压电路维修操作仿真实验等

      5.新能源汽车高压安全系统认知;

      6.新能源汽车高压安全系统基本控制原理与工作过程实训;

      7.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训;

      8.新能源汽车整车高压区认知实训。

      9.新能源汽车高压系统中止与检验实训。

    五、新能源汽车高压安全实训台的配置清单:

      电动汽车磷酸铁锂电池(带CAN-BUS通讯与电池管理器,带维修塞模块/绝缘检测模块)、7寸动力电池包触摸显示屏、放电指示灯、点火开关、模拟漏电开关、车载充电器(带CAN-BUS通讯)、国标充电枪与插座(带CC,CP信号)、电池高压安全管理系统(带CAN-BUS通讯)、霍尔式电流传感器、高压配电箱(带继电器与保险丝模块)、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、DC-DC转换器、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(1500×700×1700mm 带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、设备操作说明书。

      智慧教室综合测控系统(该系统采用一体化设计,要求以上功能集中在一块核心控制器上,禁止采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标):

      (一)、虚拟示波器所需实现的功能:

      50MHz 2路波形测量功能;

      (二)2路逻辑分析仪功能;

      (三)1路任意波形信号发生器输出;

      200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。

      (四)2路PWM脉冲信号发生器:可设置频率、占空比。

      (五)、万用表功能

      1、万用表的电阻测量功能;

      2、万用表的直流电压测量功能;

      3、万用表的交流电压测量功能;

      4、万用表的交流电流测量功能;

      (六)、人机界面功能

      *1、人机界面显示所测量的波形,并显示相应的量测值;

      *2、可通过点击界面按钮,将所测量的波形插入实验报告模板中;

      *3、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下;

      (七)、实验室安全监控功能

      1、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5;

      2、电气参数测量:可测量控制台电压电流,并计算出功率;

      3、过流、过压、欠压(阀值可设置)报警跳闸保护;

      4、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警);

      5、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果。

    ————————————————————————————————————————————————————
