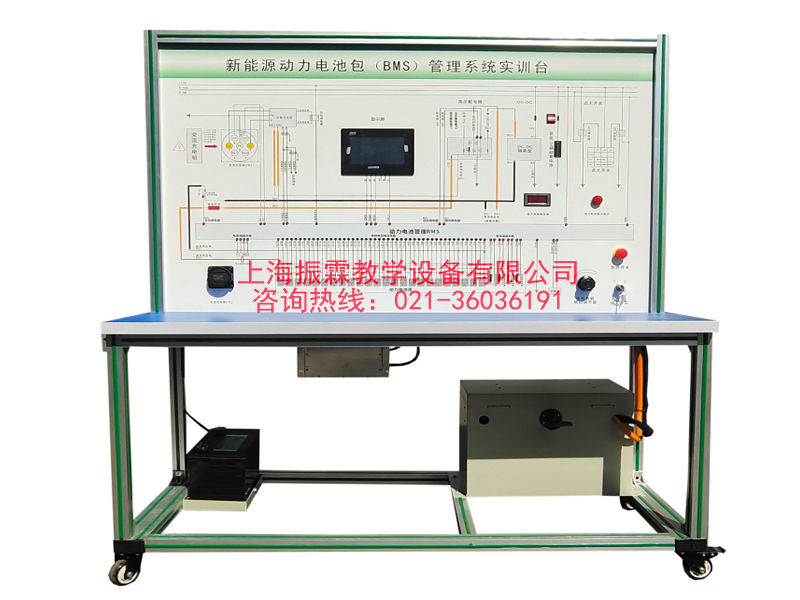

一、电池管理系统实训台的产品简介：

　　选用新能源车辆 磷酸铁锂 动力电池包，单体电池(3.2V10AH，共16串)，带CAN总线的一体机BMS电池管理系统，有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二、电池管理系统实训台的功能特点：

　　1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。

　　2.各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

　　3.BMS电池管理系统带被动均衡功能，带开关控制保护(单体断线、短路、过压、欠压、过流、过温)，与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。

　　3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

　　3.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。

　　3.3具有SOC估算功能。

　　3.4具有充放电控制功能。

　　3.5具有被动均衡管理功能。

　　3.6系统开关无源机械触点。

　　4.动力电池包显示器(7寸触摸屏)安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。(配套可正常运行操作的BMS上位机检测标定软件)。

　　5.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关，可以打开上盖观察;高压电器连接器均采用国标产品，性能可靠。

　　6.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

　　7.动力电池包输出线路另配机械断开式紧急开关，适用于紧急情况下很轻松断开主电源回路。

　　8.UV平板喷绘彩色面板完整显示动力电池包，充电，放电工作原理图，并安装用检测端子，可实时检测各种状态下参数变化。

　　9.实训台由移动实训台(带原理面板)组成，实训台水平放置，安装主要零部件;实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。

　　10.配备故障设置和考核系统，故障点不少于15个。

　　11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

　　12.配备线性放电负载系统，可以读取放电过程各项参数。

　　13.配备CAN诊断系统(包括软硬件)，可以读取充放电过程各项参数及故障数据。

　　14.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。

三、电池管理系统实训台的技术规格：

　　1.外形尺寸(mm)：1500×700×1700mm(长*宽*高)

　　2.输入电源： AC220V±10% 50Hz

　　3.工作电源： DC12V

　　4.动力电池类型：环保型磷酸铁锂动力电池(单体电池3.2V 10AH，16串)

　　5.工作温度：-20°～60°

　　6.BMS锂电管理一体机：带CAN通讯

　　7.动力电池包显示屏：7寸触摸屏

　　8.高压大电流继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流：400A。

四、电池管理系统实训台的实训实验项目：

　　1.新能源动力电池包(BMS)控制原理认知。

　　2.新能源动力电池包(BMS)主要零部件功能认知。

　　3.新能源动力电池包(BMS)各种状态下逻辑控制关系，掌握电流，电压，电池压差，电池温度等参数变化规律认知。

　　4.BMS如何采集动力电池组压差，并控制充电和放电过程实训实验。

　　5.BMS如何采集动力电池组温差，并控制充电和放电过程实训实验。

　　6.新能源高压系统操作安全注意事项，高压连接器插拔方法实训实验。

　　7.新能源动力电池包(BMS)故障分析与诊断。

　　8.新能源动力电池包(BMS)拆装与维护实训。

　　9.新能源动力电池(BMS)管理系统CAN总线测试与控制实训。

五、电池管理系统实训台的基本配置：

　　磷酸铁锂动力电池包与铁制电池箱(单体电池3.2V 10AH，16串)、BMS锂电管理一体机、动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流传感器、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、DC-DC转换器(48V-12V30A)、辅助蓄电池(12V45AH)、放电控制继电器与放电负载电阻、预充电阻器、可移动实训台(1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm)、故障模拟与排除装置、设备操作说明书。

　　★配备故障设置系统及网络在线考试系统(投标现场演示功能)。

　　基于APP平台系统开发的新型智能考评、设备课程APP学习平台、设备APP诊断系统三位一体，可设置断路故障、虚接故障、短路故障三种类型故障。系统的软件带内置有点火、启动、关闭熄火开关按键，可对设备可以进行可远程控制教学设备启动、停止。适用于学校对教学设备的故障模拟与综合考评、综合诊断等教学需要。

　　功能特点

　　1智能触摸屏考评模块

　　1)该系统由安卓蓝牙的故障设置系统和触摸屏的故障考核系统两部分构成。可以用智能手机或平板电脑远程无线蓝牙对实训设备设置故障、远程启动、停机。学生考核通过触摸屏故障考核系统上完成,教师和学生操作界面分开。

　　2)教师操作界面设置密码登陆,进入教师界面可完成出题并设置考试时间。教师界面设置故障的类型为断路故障、虚接故障、短路故障，教师可任意出题，设置故障后，触摸屏的屏幕上按钮会由绿色变为红色提示且继电器工作，设备处于故障工况。

　　教师界面可单个设置也可多个故障同时设置，且有全部设置故障和全部清除等功能。

　　3)学生在答题界面会显示学号、剩余时间、故障总数，学生在设备上检测查出故障后，选择相应的故障排除按键，触摸屏的屏幕上按键会由红色变绿色，故障排除后点击提交试卷，即自动产生学员本次考试成绩。

　　4)智能触摸考评系统设置分为教学模式与故障模式。

　　5)智能触摸考评系统故障节点为20路(断路、虚接、6路短路)。

　　6)继电器触点参数：DC12V/10A，继电器板上留有故障指示灯接口，通过指示灯可清晰的显示已设置故障。

　　7)采用5寸工业彩色触摸屏，中文菜单，界面友好，操作方便。

　　8)智能触摸考评系统的触摸屏设置有开机界面(可订制中英文显示内容等)。

　　9)智能触摸考评系统采用RS485现场工业总线通讯，具有通讯距离远，信号稳定，抗干扰的特点。

　　2蓝牙APP智能考评模块

　　1)通过平板电脑或智能手机APP平台控制操作设置设备故障。可设置120个故障，可单个设置也可多个故障同时设置，且有全部设置故障和全部清除等功能。

　　2)通过APP软件用一台智能手机或平板电脑控制多台设备的故障设置;

　　3)每台设备的蓝牙名称设置不同的编号，有效区分多台不同的教学设备，教师轻便地控制所有教学设备的启动、运行、停机和故障设置，有效地提高教学效率。

　　3)APP系统设有密码登陆界面，通过输入用户名和密码可进入系统。

　　4)登陆界面附有文本和图样，且可编辑。

　　5)APP软件中设置有点火、启动、停机按键，可远程控制教学设备启动、停机。

　　6)APP软件中带有故障点说明及故障状态指示(分别设置有红色指示灯/绿色指示灯/黄色指示灯指示状态工况),屏幕可清晰的实时显示故障设置状态。

　　7)APP软件中附有故障说明,用户可以任意编辑。

　　8)APP软件中附有故障状态读取功能。

　　9)提供蓝牙APP智能考评模块安装软件，无节点限制、终身免费升级。

　　10)使用：平板电脑与智能手机。

　　3无纸化考核平台(基于云平台无纸化理论试题库考试系统)。(为了售后无后顾之忧等，要求软件与台架硬件同一厂家制作的产品)

　　3.1.用户登录

　　输入用户名、密码、验证码，点击登录按纽，登录到系统。

　　3.2.用户注册

　　用户登录画面，点击注册按纽，打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别，点击注册按纽，注册成为学员。

　　3.3.用户管理

　　老师用户登录系统后，点击菜单用户管理，打开用户管理画面。用户管理画面，显示所有用户列表信息，包括学员与老师。

　　3.3.1用户查询

　　用户管理画面，选择考试级别、输入用户名、准考证号、姓名，点击检索按纽，根据条件显示用户信息列表。

　　3.3.2添加用户

　　用户管理画面，点击添加按纽，打开用户添加画面。选择用户类别，输入用户名、姓名、密码、确认密码，点击确定按纽，保存用户信息。

　　3.3.3修改用户

　　用户管理画面，选择某一条用户信息，点击编辑按纽，打开用户信息编辑画面。选择用户类别，输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别，点击确定按纽，保存用户信息。

　　3.3.4用户删除

　　用户管理画面，选择数据前选择框，点击删除按纽，删除所选用户信息。

　　3.4.级别管理

　　3.4.1级别查询

　　老师用户登录系统，点击级别管理，打开级别管理画面，输入级别名称，点击检索按纽，根据条件显示级别信息。

　　3.4.2添加级别

　　级别管理画面，点击添加按纽，打开添加级别画面。输入级别名称，点击确定，保存级别信息。

　　3.4.3修改级别

　　级别管理画面，选择数据前某一个选项框，点击编辑按纽，打开级别修改画面。输入级别名称，点击确定，保存级别信息。

　　3.4.4删除级别

　　级别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。

　　3.5.题库类别管理

　　3.5.1 题库类别查询

　　老师用户登录系统后，点击题库类别，打开题库类别管理画面。输入题库类别名称，点击检索按纽，根据输入条件显示题库类别信息列表。

　　3.5.2 添加题库类别

　　题库类别管理画面，点击添加按纽，打开题库类别添加画面。输入题库类别名称，点击确定按纽，保存题库类别信息。

　　3.5.3 修改题库类别信息

　　题库类别管理画面，选中某一行选择框，点击编辑按纽，打开题库类别修改画面。输入题库类别名称，点击确定按纽，保存题库类别信息。

　　3.5.4 删除题库类别信息

　　题库类别管理画面，选择数据前选项框，点击删除按纽，删除选中的级别信息。

　　3.6 .题库管理

　　3.6.1 题库查询

　　教师用户，登录系统后，点击题库管理，打开题库管理画面。选择题库级别、题库类别、试题类型，输入题目名称，点击检索按纽，根据条件显示题库列表信息。

　　3.6.2 添加单项选择题

　　题库管理画面，点击添加按纽，打开题目添加画面。

　　选择题库级别、题库类别、题目类型为单项选择题。

　　输入题目名称，答案 A、B、C、C，选择正确的答案选项，点击确定，保存单项选择题信息。

　　3.6.3 添加多项选择题

　　题库管理画面，点击添加按纽，打开题目添加画面。

　　选择题库级别、题库类别、题目类型为多项选择题。

　　输入题目名称，答案 A、B、C、D、E、F、G，选择正确的答案选项，点击确定，保存多项选择题信息。

　　3.6.4 添加判断题信息

　　题库管理画面，点击添加按纽，打开题目添加画面。

　　选择题库级别、题库类别、题目类型为判断题。

　　输入题目名称，选择正确的答案选项，点击确定，保存判断题信息。

　　3.6.5 导入Excel题目信息

　　题目添加画面，点击下载模板按纽，下载题目批量录入Excel模板。

　　在模板中，输入题目名称，选择题库级别、题库类别、试题类型，正确答案，答案内容等信息并保存。

　　在画面中选择保存后的文件，点击导入按纽，进行题目批量导入。

　　3.6.6 题目信息修改

　　题库管理画面，选中某一行选择框，点击编辑按纽，打开题库修改画面。

　　选择题库级别、题库类别、题目类型，输入题目名称、答案、选择正确的答案选项，点击保存修改题目信息。

　　3.6.7 删除题目信息

　　题库管理画面，选中某一行选择框，点击删除按纽，弹出提示，点击确定按纽删除题目信息。

　　3.7. 试卷管理

　　3.7.1 试卷查询

　　教师用户，登录系统后，点击题库管理，打开试卷管理画面。选择试卷级别、考核类型，输入试卷名称，点击检索按纽，根据条件显示试卷信息。

　　3.7.2 添加试卷

　　试卷管理画面，点击添加按纽，打开添加试卷画面。

　　3.7.3 自动抽题

　　试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击自动抽题按纽，打开自动抽题画面。

　　点击顶部添加抽题专业按纽，在抽题列表中会增加一行，选择所属专业，抽题类型，输入时数，系统会显示当前专业当前抽题类型在现有题库中的题数。

　　输入单选题目分数，多选题目分数，判断题目分数，点击确定抽题按纽，系统会随机在题库中抽取相应的题目信息。

　　在添加专业，选择专业，抽题类型，题数后，顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成，点击保存试卷按纽，保存当前自动抽取题目的试卷信息。

　　3.7.4手动组卷

　　试卷添加画面，输入试卷名称、试卷级别、考核类型、考试时间，点击进入手工组卷，打开手工组卷画面。

　　手动组卷画面，与题目管理画面录入数据方式相同，需要输入题目分数。

　　添加题目信息后，点击保存继续添加，题目将添加到下方的题目列表中。

　　点击列表中删除按纽，删除所选题目信息。

　　题目信息输入完成，点击保存试卷按纽，保存手工组卷信息。

　　3.7.5 编辑试卷

　　试卷列表，点击某一选项框，点击编辑按纽，打开试卷信息编辑画面。

　　如果该试卷未参加考试，才能编辑，否则无法编辑试卷信息。

　　修改试卷信息，自动抽题或手工抽题，点击保存试卷按纽，保存试卷信息。

　　3.7.6 删除试卷

　　试卷列表，点击某一选项框，点击删除按纽，删除试卷信息。

　　3.7.7 启用试卷

　　试卷管理画面，点击某一选项框，点击启用，启用选择的试卷为当前使用试卷，并提供给学生考试。

　　3.7.8 打印试卷

　　试卷列表画面，点击某一选项框，点击打印按纽，打开试卷打印画面。

　　按键盘Ctrl + P键，打凶当前试卷信息。

　　3.8.模拟成绩

　　3.8.1模拟成绩查询

　　教师用户，登录系统点击模拟成绩菜单，打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示模拟成绩信息。

　　3.8.2模拟成绩详细

　　模拟成绩列表画面，点击第一次模、第二次模拟、第三次模拟，打开模拟成绩详细画面。

　　模拟成绩根据专业显示，总分、总题数、正确题数，评价信息。

　　3.8.3导出成绩

　　点击导出按纽，将成绩导出为Excel文件格式。

　　3.9. 实战成绩

　　3.9.1实战成绩查询

　　教师用户，登录系统点击实战成绩菜单，打开实战成绩列表画面。

　　输入检索条件：试卷名称、学生姓名、准考证号、身份证号，点击检索按纽，根据条件显示实战成绩信息。

　　3.9.2导出实战成绩

　　点击导出按纽，将实战成绩导出为Excel文件。

　　3.10.在线考试

　　3.10.1在线考试

　　学生用户，登录系统，点击在线考试按纽，打开在线考试信息画面。

　　在线考试分为模拟与实战考试，模拟考试分为三次考试，首次回答该试卷所有题目信息，第二次，第三次分别为回答上一次错误题目信息，实战考试只考试一次。

　　点击开始模拟按纽，打开考试画面。

　　3.11.历史成绩

　　3.11.1 历史模拟成绩查看

　　学生用户登录后，点击模拟成绩，可查看历史模拟成绩详细信息。

　　3.11.2 历史实战成绩查看

　　学生用户登录后，点击实战成绩，可查看历史实战成绩详细信息。

————————————————————————————————————————————————————
