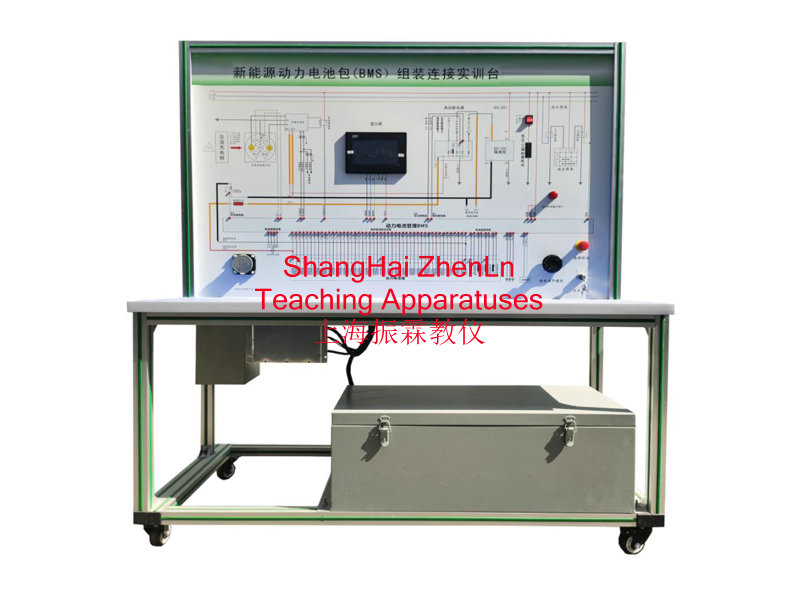

  • ZLXN-Y81型动力电池组及BMS管理系统组装实训台


  • 新能源汽车实验装置,动力电池组及BMS管理系统组装实训台,动力电池组实训设备

    一、动力电池组及BMS管理系统组装实训台的产品简介:

      选用主流新能源磷 酸铁锂动力电池包,单体电池3.2V 10AH,共16串,一体式BMS电池管理系统,有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项;通过比照电路原理图,由学员自己组装连线,培养学员电池组装连接动手能力,适用于院校新能源课程教学和维修实训设备。

    二、动力电池组及BMS管理系统组装实训台的功能特点:

      1.学员动手拆装与组装电池包及BMS管理系统。

      2.各主要部件安装在平台上,连接线统一放置在工作位,比照电路原理图,让学员自己在组装连线过程掌握动力电池包工作原理。

      3.BMS电池管理系统安装在面板上,清晰标注电压采集线,温度采集线,继电器控制线,霍尔电流传感器采集线等逻辑控制关系。

      4.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),估算SOC(荷电状态)等。

      (配套可正常运行操作的BMS上位机检测标定软件)

      5.动力电池包显示器(7寸)安装在面板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

      6.实训台配放电模块,模仿车辆能量消耗过程,放电电流大小可以选择。

      7.动力电池包设置有机械维修开关,高压电器连接器均采国标产品,性能可靠。

      8.实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。

      9.UV平板喷绘面板完整显示动力电池包、BMS、充电和放电工作原理图。

      10.实训台由移动台架(带检测端子的原理面板)组成,平台水平放置,安装主要零部件;实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

      11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面铺装32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。

    三、动力电池组及BMS管理系统组装实训台的技术规格:

      1.外形尺寸(mm): 1500×700×1700mm(长*宽*高)

      2.输入电源: AC220V±10% 50Hz

      3.工作电源: DC12V

      4.动力电池类型:环保型磷酸铁锂动力电池(单体电池3.2V 10AH)

      动力电池串数:16

      工作温度:-20°~60°

      5.BMS锂电管理一体机:带CAN通讯

      6.动力电池包显示屏: 7寸触摸屏

      7.高压大电流继电器:线圈电压:12VDC,最大额定工作电压:1000VDC,额定电流:400A。

    四、动力电池组及BMS管理系统组装实训台的实训项目:

      1.学员动手组装电池包及BMS,认知新能源动力电池包(BMS)控制原理。

      2.学员动手组装电池包及BMS,认知新能源动力电池包(BMS)主要零部件功能。

      3.通过连线运行实测,熟悉新能源动力电池包(BMS)各种状态下逻辑控制关系,电流,电压,电池压差,电池温度等参数变化规律实训实验。

      4.通过连线实测,熟悉BMS如何采集动力电池组压差,并控制充电和放电过程。

      5.通过连线实测,熟悉BMS如何采集动力电池组温差,并控制充电和放电过程。

    五、动力电池组及BMS管理系统组装实训台的基本配置:

      磷酸铁锂动力电池包,BMS锂电管理一体机,动力电池包触摸显示屏,充电机,国标充电插口,国标充电枪,紧急断电开关,霍尔电流传感器,直流接触器,DC-DC转换器,辅助蓄电池,放电控制继电器与放电负载,电阻,可移动实训台(带检测端子的原理面板)。



    ————————————————————————————————————————————————————
