  • ZLXN-Y88型充电设备装配与调试实训台


  • 一、充电设备装配与调试实训台的产品简介:

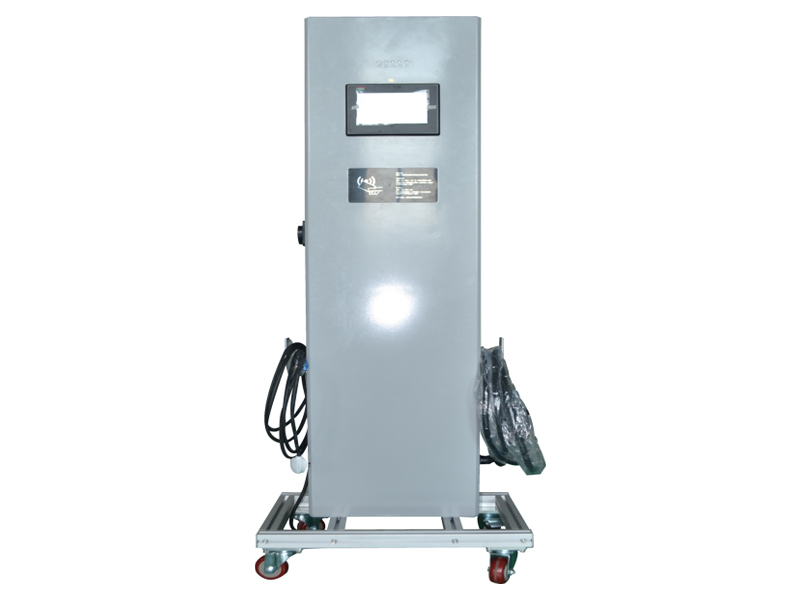

      充电设备装配与调试智能实训台,是选用国标7KW交流柜式充电桩和充电桩专用测试负载箱组成,专为培养充电桩装配调试及售后维修技术人员研发,充电桩具有可反复拆卸装配功能,所有配件可进行快速定位、组装、调试,操作简单、效率高、充电桩和充电桩负载装置配合使用,具备充电测试功能,可自动检验装配的正确性,对装配性能进行有效的测试检查,充电桩底部经过强化加固增强稳定性,学员通过充电桩的装配调试练习,掌握交流充电桩核心零部件之间的连接控制关系;培养学员对交流充电桩的装配调试能力以及故障分析和处理能力。符合全国职业院校技能大赛中职组“新能源汽车检测与维修”赛项技术标准、操作规范、工艺流程等进行制作。

    二、充电设备装配与调试实训台的功能特点:

      1.充电桩采用柜式结构,下面支架进行加固。

      2.充电桩均采用知名厂家配件及电源导线,可保证反复拆装及连线使用。

      3.充电桩配有详细的装配与检修操作细则。

      4.充电桩配有详细的电路原理图,便于器件连线及查找故障。

      5.充电桩完成连线及调试后,充电桩插头连接自身的国标交流充电插座车辆端,即可验证接线的正确性。

      6.充电桩有完善的安全保护功能,具有输入侧过压、欠压保护,输出侧过压、过流保护,过温、短路、漏电、防雷等保护。

      7.充电桩正面的人机界面可动态显示实时的充电电压、充电电流、充电电量、充电时间等信息。

      8.具有充电、急停按钮开关、连接确认检测、充电开门检测、充电枪锁止、充电温度检测等功能,全方位保证充电安全。

    三、充电设备装配与调试实训台的充电桩技术参数:

      1.外形尺寸(mm):充电桩约750*500*1600(长*宽*高 ),负载箱600*750*960(长*宽*高 )

      2.输入电源:AC220V±15% 50Hz

      3.系统支持:在线更新

      4.输出额定电压:AC220V±15% 50Hz

      输出额定功率:≥7KW

      输出额定电流:≥32A

      过流保护:≤35.2A

      5.过压保护≥264Vac

      6.欠压保护≤176Vac

      7.漏电保护动作电流 ≤30mA

      8.电能表2.0级多功能交流电能表

      9.工作环境

      温度:-20℃~+50℃

      相对湿度:5%~95%

      海拔高度:≤1000m

      10.防护等级:IP54

      11.寿命:≥10000次

      12.充电方式:刷卡/APP

      13.通讯方式:以太网/4G模块

    四、充电设备装配与调试实训台的实训项目:

      1. 了解交流充电桩结构原理。

      2. 了解交流充电桩主要零部件功能。

      3. 掌握充电桩线束和配件的选用方法。

      4. 掌握电源线的选配、冷压接线端子选配和压接工艺。

      5. 掌握线束连接正确性的测试方法。

      6. 掌握充电桩绝缘阻值的测量方法。

      7. 掌握L线和N线的判别方法。

      8. 掌握PE接地电阻值测量方法。

      9. 掌握漏电保护模块的安装方法。

      10. 掌握防雷器模块的安装方法。

      11. 掌握电能表的安装方法。

      12. 掌握系统的初始设置方法。

      13. 掌握充电桩内部保护防护机制和原理。

      14. 明确交流充电桩装配调试操作安全注意事项。

      15. 掌握充电桩装配调试与维修方法。

      16. 掌握交流充电桩充电操作和测试过程

    五、充电设备装配与调试实训台的基本配置:

      充电桩桩体,漏电保护开关,交流接触器、电源板、控制板组件、LED灯板、急停开关、LCD显示屏、计量电表、刷卡模块、以太网模块或4G模块(选配)以及充电枪等,配套充电桩负载装置。

    六、充电设备装配与调试实训台的充电桩负载装置:

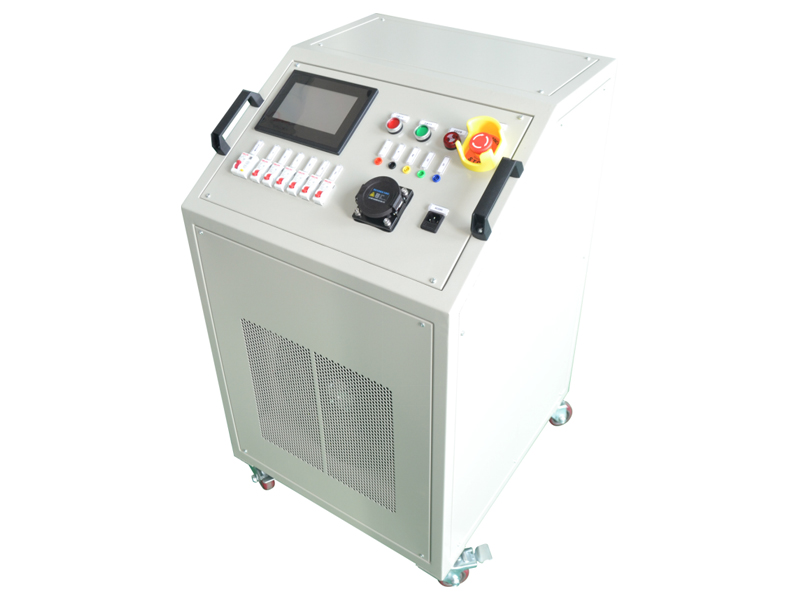

      充电桩负载装置用于检测充电设备装配与调试智能实训台的装配性能是否达到技术要求,检验装配是否正确,能否到达不同等级的充电功率状态,适用于充电设备装配与调试智能实训台技术操作的各种检测要求。

      充电桩负载装置设备技术参数

      额定输入(电压AC220V),额定输入(功率P≥7.5kW; I≥34A),功率分档(共 6 档,可任意组合使用)、使用情况(最小负载档位为 1A,可实现 1A 到 最大值 之间以 1A 为步进值的分段式连续可调)、负载精度(≤±5 )、显式方式(显示电压、电流、功率等电参数)、工作电源(单相 AC220V/50HZ)、接线方式(充电枪头可直接插至负载箱使用,枪座安装面板上)、控制方式(面板手动控制,分档设定加载使用空气开关加载)、防护等级(IP20,适合室内使用)、风扇噪音(≤70 分贝)、冷却方式(强制风冷)、工作方式(可以连续工作)、保护功能(过温报警 过温保护 蜂鸣提示等)、机箱构造(尺寸约:宽 600*深 750*高 986mm)、适用环境温度(-10℃~+50℃)、移动方式(采用载重型万向脚轮,前后各 2 只,2 只带锁)。

    七、充电设备装配与调试实训台的技术指标:

      1.充电设备:额定输出电压:AC 220V 50HZ;额定功率:7KW;额定输入电压:AC 220V 50HZ;额定输出电流:AC 32A;设备尺寸:约750*500*1600mm。

      2.负载箱:功率:7KW;电流:0-32A可调;冷却方式:强制风冷;工作电源;AC 220V 50HZ;额定输入电压:AC 220V 50HZ;设备尺寸;约600*750*960mm.

    八、★配套实验室智能电源监控系统


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查充电设备装配与调试实训台的货品外观,核实充电设备装配与调试实训台的型号、数量及配件,拒收处于受损状态的充电设备装配与调试实训台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供充电设备装配与调试实训台产品说明书内的质保条件和质保期,在质保范围内提供对充电设备装配与调试实训台的免费维修,超出条件承诺时提供对充电设备装配与调试实训台的有偿维修;
    4、退货/换货:单方面原因导致的充电设备装配与调试实训台错误或充电设备装配与调试实训台购买数量错误,造成充电设备装配与调试实训台的退换货要求,将不被接受;
    5、货期说明:充电设备装配与调试实训台的发货期为参考值,如您需要了解充电设备装配与调试实训台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对充电设备装配与调试实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答充电设备装配与调试实训台的相关疑问,我们还可以帮您推荐符合您要求的新能源汽车实训设备等相关产品!
    ————————————————————————————————————————————————————
