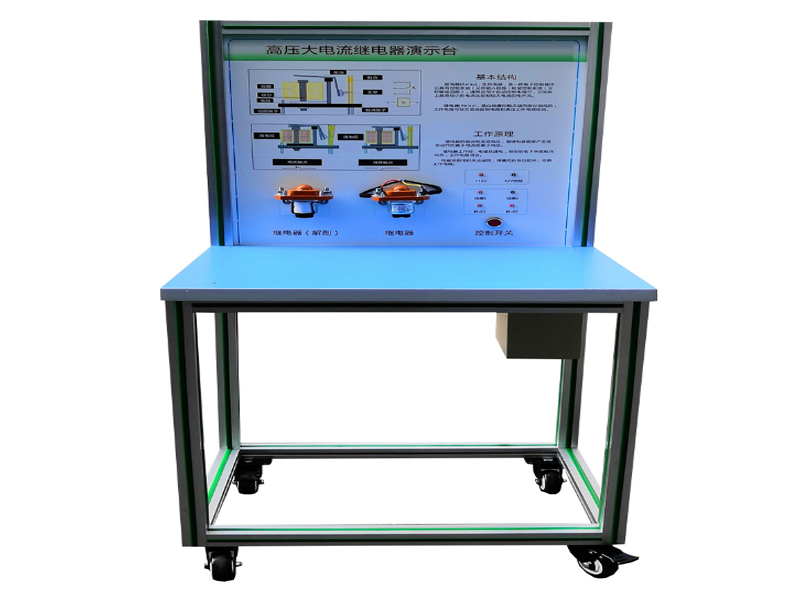

ZLXN-Y94型高压大电流继电器演示台
一、高压大电流继电器演示台的产品简介:
选用主流新能源配套高压大电流继电器,为比亚迪,江淮新能源等配套;提供两款继电器,每款各两件,一件解剖,一件用于通电测量,让学员掌握高压大电流继电器内部结构和工作原理。
二、高压大电流继电器演示台的功能特点:
1.采用主流新能源配套高压大电流继电器,与动力电池包内部使用的继电器完全相同,安装在绝缘板上,在通电状态下检测高压端子的通断。
2.解剖的高压大电流继电器用于内部结构认识。
3.面板绘制高压大电流继电器工作原理和注意事项。
4.实训台带四个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。
5.设备框架采用40mm×40mm一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁。
三、高压大电流继电器演示台的技术规格:
1.设备外形尺寸(mm): 700*700*1450(长*宽*高)
2.面板外形尺寸(mm): 700*700(长*宽)
3.工作温度: -20°~+40°
4.开关电源: AC220V-DC12V-30A
5.高压大流继电器: EV200AAANA
线圈电压: 9~36VDC
最大额定工作电压: 900VDC
额定接触电流: 500A
机械寿命: 100万次
6.高压大电流继电器: EVR200CE
线圈电压: 12VDC
最大额定工作电压: 1000VDC
额定电流: 200A
短期承载电流: 500A
机械寿命: 20万次
四、高压大电流继电器演示台的基本配置:
高压大电流继电器EV200AAANA(两件,其中一件解剖),高压大电流继电器EVR200CE(两件,其中一件解剖),数字式万用表,开关电源,手动开关,可移动实训台(带原理面板)。
温馨提示:
1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
2、货品验收:收货时请现场检查高压大电流继电器演示台的货品外观,核实高压大电流继电器演示台的型号、数量及配件,拒收处于受损状态的高压大电流继电器演示台并及时联系上海振霖公司;
3、质保说明:上海振霖公司将为你提供高压大电流继电器演示台产品说明书内的质保条件和质保期,在质保范围内提供对高压大电流继电器演示台的免费维修,超出条件承诺时提供对高压大电流继电器演示台的有偿维修;
4、退货/换货:单方面原因导致的高压大电流继电器演示台错误或高压大电流继电器演示台购买数量错误,造成高压大电流继电器演示台的退换货要求,将不被接受;
5、货期说明:高压大电流继电器演示台的发货期为参考值,如您需要了解高压大电流继电器演示台的精确货期,请与振霖的销售人员联系;
6、其他事项:如对高压大电流继电器演示台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答高压大电流继电器演示台的相关疑问,我们还可以帮您推荐符合您要求的新能源汽车实训设备等相关产品!
————————————————————————————————————————————————————
