  • ZLXN-Y101型比亚迪动力电池和管理系统实训台


  • 动力电池实训装置  /  比亚迪动力电池和管理系统实训台_上海振霖教学设备有限公司

    一、比亚迪动力电池和管理系统实训台的产品简介:

      设备由系统平台与教学板二部分组成。选用 比亚迪e5 原装新能源车辆锂动力电池包总成,带CAN总线的一体机BMS电池管理系统,有被动均衡功能;真实地呈现了铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,并培养学员对铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与车辆集成控制器或充电机进行信息交互,保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

    二、比亚迪动力电池和管理系统实训台的功能特点:

      1.各主要部件安装在平台上,电气连接方式与实车相同,断电后可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

      2.采用分布式电池管理系统,由 1 个电池管理控制器(BMC)和多个电池信息采集器(BIC)及 1 套动力电池采样线组成;电池管理控制器的主要功能有充放电管理、接触器控制、功

      率控制、电池异常状态报警和保护、SOC/SOH 计算、自检以及通讯功能等;电池信息采集器的主要功能有电池电压采样、温度采样、电池均衡、采样线异常检测等;动力电池采样线

      的主要功能是连接电池管理控制器和电池信息采集器,实现二者之间的通讯及信息交换。

      3.BMS 电池管理系统带主动均衡功能,6 路开关控制保护(单体断线、短路、过压、欠压、过流、过温),与充电机 CAN通讯,通过 BMS 控制车载充电机工作,估算 SOC(荷电状态) 等。

      4.增加动力电池包显示器(7 寸),安装在教学板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

      5.本实训台也可为该车型的驱动传动系统等实训台提供动力源,连接电缆线为原车配套,与原车连接方式相同。

      6.实训台配备 12V 电源接地机械开关,可随时断开 12V 接地,切断整个系统电源。

      7.高压配电箱上盖半透明改装,使学员清晰了解控制原理和内部控制元件。

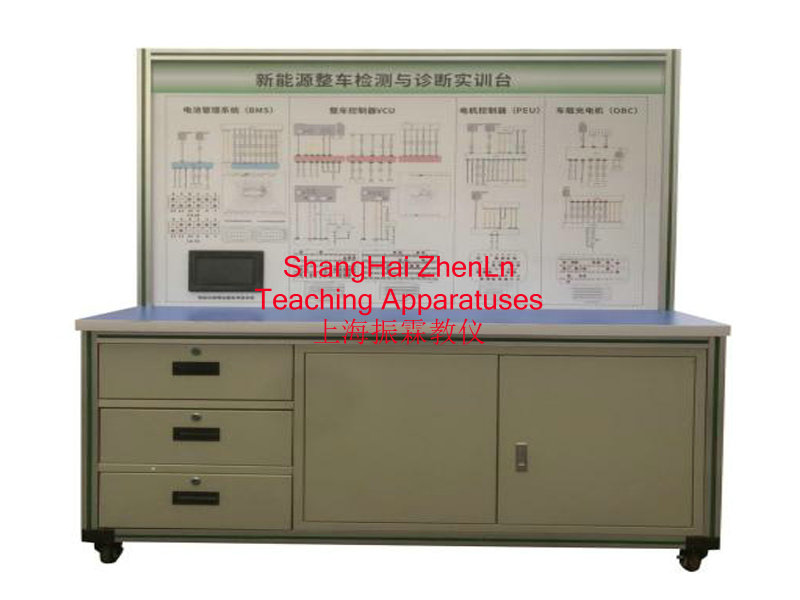

      8.实训台配教学板,完整显示动力电池包,充电,放电工作原理图,低压控制电路安装用检测端子,实时检测各种状态下参数变化。

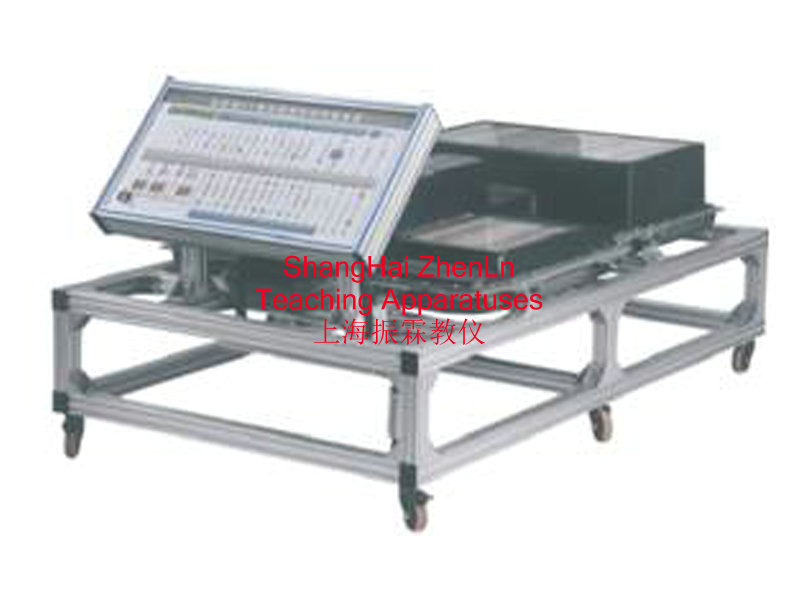

      9.实训台由平台和教学板组成,平台水平放置,安装主要零部件;实训台底部安装 4 个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

      10.配备故障设置和考核系统,故障点主要设置在低压控制线路。

      11.实训台配套实训指导书,包括实训台工作原理,实训科目,故障设置及清除等要点。

      12.教学板框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建(带钢制抽屉3只,双开门储物柜),耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。

    三、比亚迪动力电池和管理系统实训台的技术规格:

      1.动力电池和管理系统平台外形尺寸(mm):约2200*1200*1800(长*宽*高)

      2.动力电池和管理系统教学板外形尺寸(mm):1500×700×1700mm(长×宽×高)

      3.面板尺寸(mm):1448×940mm

      4.高压电源:DC633.6V

      5.低压电源:DC12V

      6.动力电池:比亚迪e5 铁锂动力电池包(单体电池3.2V75AH,总电压: 3.2*198=633.6V ,容量: 633.6V75AH(47.5 度电))

      7.工作温度: -20°~60°

      8. BMS 电池管理系统:采用分布式电池管理系统,由1 个电池管理控制器(BMC)和多个电池信息采集器(BIC)及1 套动力电池采样线组成。

    四、比亚迪动力电池和管理系统实训台的实训实验项目:

      1.新能源动力电池包(BMS)控制原理认知。

      2.新能源动力电池包(BMS)主要零部件功能认知。

      3.新能源动力电池包(BMS)各种状态下逻辑控制关系,掌握电流,电压,电池压差,电池温度等参数变化规律认知。

      4.BMS如何采集动力电池组压差,并控制充电和放电过程实训实验。

      5.BMS如何采集动力电池组温差,并控制充电和放电过程实训实验。

      6.新能源高压系统操作安全注意事项,高压连接器插拔方法实训实验。

      7.新能源动力电池包(BMS)故障分析与诊断。

      8.新能源动力电池包(BMS)拆装与维护实训。

      9.新能源动力电池(BMS)管理系统CAN总线测试与控制实训。

    五、比亚迪动力电池和管理系统实训台的基本配置:

      原车 铁锂动力电池组总成(比亚迪e5)、电池管理系统BMS、BMS的7 寸显示触摸屏、维修开关、急停开关与电源总开关、辅助蓄电池(12V45AH)、放电负载、充电机、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、一体化全铝合金型材搭建的移动台架(带自锁脚轮装置、安装检测端子的原理面板、面板1448×940mm)、故障模拟与排除装置、设备操作说明书。


    ————————————————————————————————————————————————————
