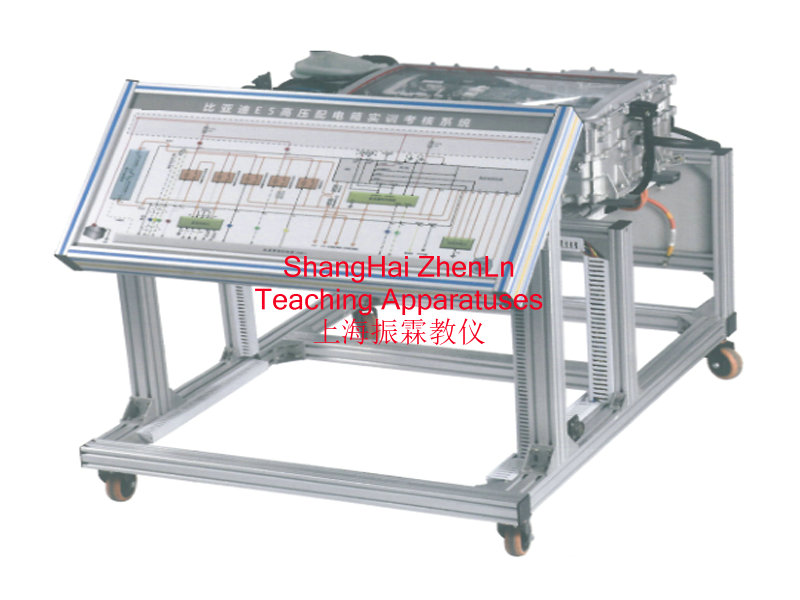

  • ZLXN-PX18型新能源汽车高压配电系统实训台


  • 新能源汽车高压配电系统实训台,汽车高压配电实训装置,教学设备,新能源汽车实训设备

    一、新能源汽车高压配电系统实训台的产品简介:

      采用真实的纯电动汽车高压配电箱总成实物部件为基础进行制作,通过透明盖板可以观察高压配电箱的电气元件组成,能够模拟高压配电箱的控制工作状态,真实展示纯电动汽车高压配电箱的组成结构和工作原理。适用于中高等职业技术院校、普通教育类学院和培训机构对纯电动汽车高压系统控制系统原理的教学。

    二、新能源汽车高压配电系统实训台的功能特点:

      1.模拟高压配电箱的控制工作状态,真实展示纯电动汽车高压配电箱的组成结构和工作原理。

      2.模拟高压配电箱控制高压接触器的工作过程。

      3.能够根据教学的需要控制高压配电箱每个接触器的工作状态。

      4.检测面板彩色打印电路原理图和工作原理图,配备检测端子用于检测线路参数。

      5.模拟放电工况,模拟高压配电箱的高压接触器输出电源给电机负载。

      6.模拟充电工况,切断负载高压电源(高压中止)。

      7.模拟维修工况,切断负载高压电源(高压中止)。

      8.模拟漏电工况,切断负载高压电源(高压中止)。

      9.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。

      10.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。

      11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。

      12.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。

      13.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

    三、新能源汽车高压配电系统实训台的技术规格:

      1.外形尺寸(mm):1500×700×1700(长×宽×高);

      2.面板外形尺寸(mm):1448×940mm(长*宽);

      3.外接电源:交流220V±10% 50Hz;

      4.工作温度:-40℃~+50℃;

      5.移动脚轮:100*60mm;

      6.电源:磷酸铁锂离子动力电池组24V20AH带充电机;

      7.纯电动车高压配电控制箱:比亚迪E5

    四、新能源汽车高压配电系统实训台的实训实验项目:

      1.新能源汽车高压配电系统认知。

      2.新能源汽车高压配电系统基本控制原理与工作过程验证实训。

      3.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。

      4.新能源汽车整车高压区认知实训。

      5.模拟测量漏电可能发生的区域、漏电的状态实训。

      6.新能源汽车高压配电系统测量与维护体验实训。

    五、新能源汽车高压配电系统实训台的基本配置:

      动力电池组带电池箱(24V20AH)、国标充电枪与充电座、(比亚迪E5)高压配电箱(带各类高压继电器)、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、直流接触器(包含充电继电器、总正继电器、总负继电器、预充继电器)、辅助蓄电池(12V45AH)、一体化全铝合金型材搭建的移动台架(1500×700×1700mm 带自锁脚轮装置,带安装检测端子的原理面板,面板1448×940mm)、设备操作说明书。


    ————————————————————————————————————————————————————
