  • ZLXN-N79型插电式油电混合动力整车在线检测实训系统


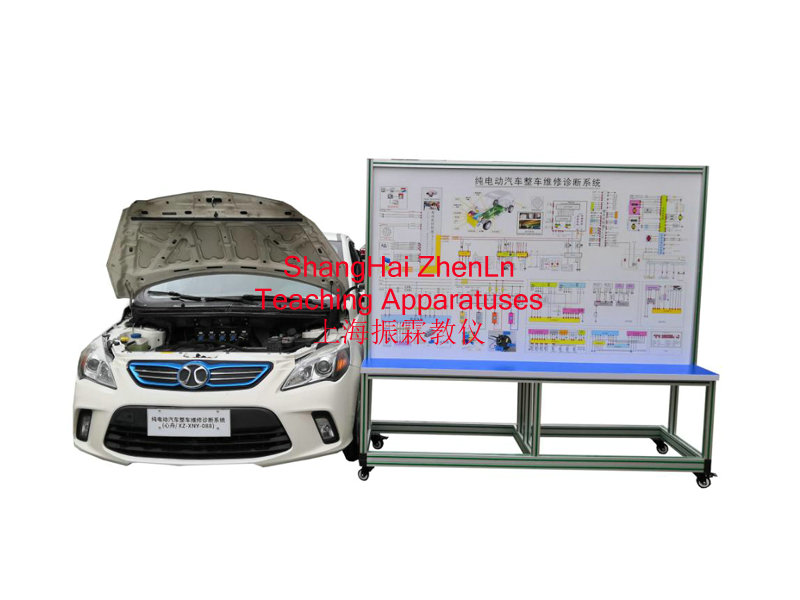

  • 插电式油电混合动力整车在线检测实训系统  /  油电混合动力汽车实训装置_上海振霖教学设备有限公司

    一、插电式油电混合动力整车在线检测实训系统的产品要求:

      该设备将一台可正常运行的 比亚迪秦插电式油电混合动力轿车(二手车) 改装为在线检测教具车,可实时检测与诊断原车组合仪表控制单元、网关控制单元、P 档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC 控制单元、高压电池 ECU 控制单元、发动机与变速器控制单元等的动、静态信号参数。

      适用于各类院校和培训机构对油电混合动力整车理论和维修实训的教学需要。

      教学平台功能包括:驱动传动系统、动力电池和管理系统、电动转向助力、发动机与变速器控制单元、空调和暖风系统、电动真空助力液压制动系统、车身电气系统的教学功能。

    二、插电式油电混合动力整车在线检测实训系统的参数要求:

      1、车辆技术参数

      1.1 轴距: 2670mm ; 前轮距:1525mm;后轮距:1520mm;最小离地间隙:125mm ;

      1.2发动机参数

      发动机位置:前置;

      排量:1497mL ;

      进气形式 :涡轮增压;

      气缸数:4个;

      最大功率:113kW ;

      最大功率转速:5200 rpm;

      最大扭矩: 240Nm ;

      最大扭矩转速: 1750-3500rpm ;

      燃料类型 :油电混合动力;

      新能源类型: 插电混动式;

      供油方式: 直喷 ;

      1.3电池/电机参数

      电机最大功率:110kW ;

      电机最大扭矩: 250Nm;

      电池类型: 锂电池;

      纯电最高续航里程:100km。

      1.4变速箱参数

      变速箱: 6挡双离合;

      1.5安全配置参数

      驾驶位安全气囊、 副驾驶位安全气囊、前排侧安全气囊、安全带未系提示、安全带限力功能、安全带预收紧功能、前安全带调节、高度可调、后排安全带、后排中间三点式安全带、中控门锁、儿童锁、遥控钥匙、无钥匙进入系统、无钥匙启动系统;发动机电子防盗 。

      2、实训台

      2.1整车互联检测实训台,实训台配置检测端子,可对电池、电机、电控等电信号进行测量,测量面板采用4mm厚铝塑板,检测面板上喷绘有检测端子名称与电路图,可直接在面板上检测各控制单元管脚电信号,如电阻信号、电压信号、频率信号等。

      2.2设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面铺装32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。

      2.3★配套智能的实训管理(要求演示):本装置内置智能电源管理器模块、智能实训管理器模块。通过与“实训室智能化管理平台”和一体化智能讲台进行联动,将实训室的实训设备进行物联网组网。具体功能如下:

      (1)设备用电智能化管理:实训设备通电需要在实训管理器APP中提交用电申请,教师 app端授权。避免学生随意用电导致安全事故。

      (2)教师实训备课与资料上传:教师端支持实训备课,支持实训电子教案、实训任务书、电子课件、微课视频、flash动画等素材上传

      (3)学生线上预习:学生可以通过web端、app端预习教师备课内容。

      (4)学生无纸化学习:学生可以通过实训管理器查阅当前学习资料,如实训任务书、实训实操视频录像等,按步骤进行实训操作.

      智能电源管理器模块

      供电:220VAC 功率:10W

      安装方式:35mm导轨式

      电压量程:AC 1~300V

      电流量程:10mA~10A

      测量精度:电压、电流、功率:± 1.0%;有功电度:1级

      电流能断能力:3A

      通式方式:RS485

      智能实训管理器模块

      供电:12VDC,功率:25W

      安装方式:挂耳式

      10吋电容触摸屏

      CPU 1.2G, 运存1G,EMMC 8G

      外壳采用铝合金CNC紧密加工,表面喷砂处理,美观大方

      连接“智能电源管理器”和“智能故障考核器”

      安装学生端APP

      利用RFID进行身份认证登入

      接收教师端推送的教学资源(课件PPT,实训任务书,演示视频等)

      与教师端互动(举手申请用电或举手提问)

      在线答题和排除教师设置的故障

      7、智能故障考核器模块

      供电:DC 5V

      功率:25W

      安装方式:35mm导轨式

      通信方式:RS485

      设故类型

      A型:2态;B型:5态;C型:2态

      设故线路

      A型:16路;B型:16路;C型:8路

      单路电流通断能力:

      A型:3A;B型:1A;C型:16A

      8)扩展能力:最大可级联99个

    三、插电式油电混合动力整车在线检测实训系统的教学板清单:

    序号 教学板 规格 数量
    1 动力电池和管理系统 1500*700*1700mm带移动脚 1
    2 驱动传动系统 1500*700*1700mm带移动脚 1
    3 电动转向助力 1500*700*1700mm带移动脚 1
    4 空调和暖风系统 1500*700*1700mm带移动脚 1
    5 发动机电控系统 1500*700*1700mm带移动脚 1
    6 车身电气 2080*700*1900mm带移动脚 1

    四、插电式油电混合动力整车在线检测实训系统的实训项目:

      项目1:新能源汽车的日常维护

      任务1:新能源车辆维护的必要性与车主自行保养项目

      任务2:新能源车辆店内日常维护项目

      项目2:新能源汽车的定期保养

      任务1:混合动力车辆的保养周期与内容

      任务2:纯电动车辆的保养周期与内容

      项目3:新能源汽车的故障诊断

      任务1:新能源车辆诊断设备的操作使用与故障诊断流程

      任务2:高压驱动组件的故障排查

      任务3:新能源整车故障排查

      任务4:充电系统的故障排查

      任务5:动力电池系统的故障排查


    ————————————————————————————————————————————————————
