  • ZLNE-Y15型光伏发电系统集成演示板

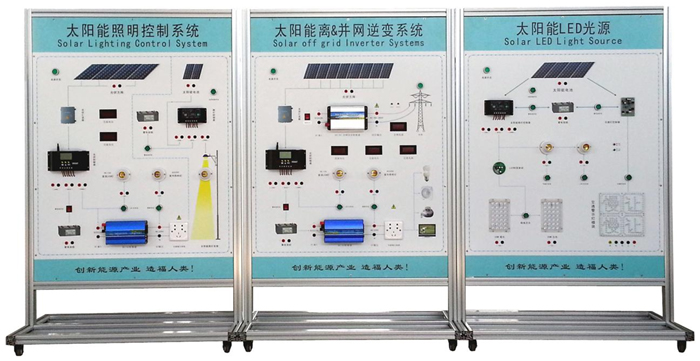

  •     光伏发电系统集成演示板主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C太阳能LED光源系统演示模板。
    光伏发电系统示教板,光伏发电系统集成演示板
    1、光伏发电系统集成演示板的演示项目:
    1、1、太阳能离网照明系统控制变换过程演示
    演示1、太阳能离网电站大功率照明单元系统集成。
    演示2、太阳能离网LED路灯照明单元系统集成。
    演示3、太阳能离网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载
    演示4、太阳能离网路灯单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED直流电器负载
    1、2、太阳能微网系统控制变换过程演示
    演示1、太阳能微网电站大功率供电单元系统集成。
    演示2、太阳能高压并网电站单元工作过程:太阳能电池方阵→汇流箱→同步逆变电源→公共高低压电力网
    演示3、太阳能低压并网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→公共低压电力网
    演示4、太阳能离网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流电器负载
    1、3、太阳能LED光源系统变换过程演示
    演示1、太阳能LED光源单元系统集成。
    演示2、太阳能交通信号灯单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→信号灯单元控制器→LED光源板
    演示3、太阳能LED灯泡照明单元工作过程:太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯泡
    演示4、太阳能LED灯板照明单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED灯板1输出+LED灯板2输出。
    2、
    光伏发电系统集成演示板的演示系统运行技术条件(单相输出):
    2、1、供电单元
    直流电能
    ◆ AC/DC模块功率:400W
    ◆ 光伏模块输出工作电压:10.8~28VDC
    ◆ 光伏模块控制工作电流:30A
    ◆ 模拟光源LED模块功率:12~28W
    交流电能
    ◆ AC输入电压:220V
    ◆ AC输出功率:300W
    2、2、充放电控制器
    ◆ 使用单片机和专用软件,实现智能控制,12/24电压自动识别系统。
    ◆ 采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
    ◆ 多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
    ◆ 具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
    ◆ 浮充电温度补偿功能。
    ◆ 使用了大屏幕LCD液晶显示器、充电、放电,光伏、蓄电池,负载各参数一目了然,一键式操作即可完成所有设置,方便直观。
    2、3、并网逆变模块
    ◆ 直流输入电压:10.8~30.2VDC
    ◆ 输入电流:12.5A
    ◆ 额定蔬出功率:300W
    ◆ 输出电压:170V~260VAC
    ◆ 频率范围:45Hz~53Hz
    ◆ 工作效率:99%
    ◆ 功率因数:>0.99
    ◆ 波形失真率≤5%
    ◆ 工作环境:温度-20℃~50℃
    ◆ 相对湿度:﹤90﹪(25℃)
    2、4、离网逆变模块
    ◆ 额定输入电压:10.8V~17V
    ◆ 额定输出电压220VAC±10%
    ◆ 输出频率:50HZ±1HZ
    ◆ 输出波形;正弦波
    ◆ 额定输出功率300W;
    ◆ 逆变效率:≥82%。
    2、5、负载单元
    ◆ 交流线性电阻负载:3~15~120W
    ◆ 直流模拟负载:12V/28WLED路灯板
    2、6、LED 显示
    ◆ 太阳能控制器:充电、过压、欠压、过放、运行
    ◆ 蓄电池模拟电压(高-中-低)
    2、6、移动支架
    ◆ 不锈钢支架:不锈钢板料折弯加工焊接。
    ◆ 展示板:铝合金框价和铝塑板加工成型。
    ◆ 移动底盘:可跟据不同的展示要求进行系统组合。
    3、 售后服务:
    ◆ 使用手册
    ◆ 产品培训
