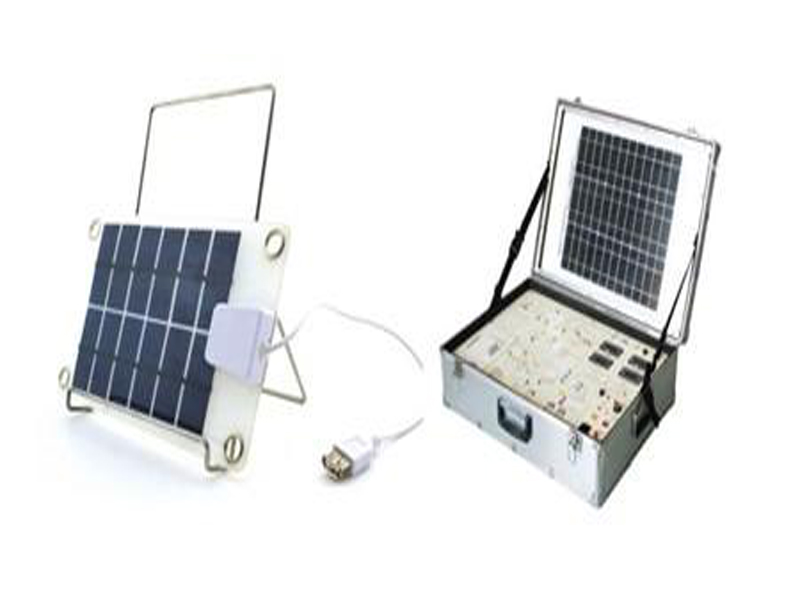

ZLNE-Y48型光伏转换综合实训平台
一、光伏转换综合实训平台的概述：
    太阳能光伏发电具有无枯竭、无公害、资源分配广泛等优点。在太阳能路灯、太阳能草坪灯、太阳能庭院灯等以及通信和工业中应用的微波中继站、光缆通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。
    “太阳能光伏转换综合实训平台”主要是针对职业院校实训教学需求研制，帮助学生理解太阳能光伏发电原理，学习工程应用技能。

二、光伏转换综合实训平台的特点：
◆ 系统为实验箱式结构，采用用两组20W单晶硅太阳能电池组件，方便实验。
◆ 所采用的电池板、智能控制器、蓄电池、路灯、警示灯均与现场应用中一样，可使学生深刻理解太阳能光伏发电的现场应用。
◆ 整个实训装置的各个部分是完全独立的，学生在实训过程中可完全根据自己对太阳能光伏发电应用的理解自己动手连接。
◆ 采用标准工业用电池板，可置于户内和户外，角度可以调整。
◆ 提供多种应用实训：太阳能路灯、太阳能警示灯和太阳能无线气象站等。
三、光伏转换综合实训平台的技术性能：
1.模拟太阳光源参数
输入电源:220V±10% 50HZ
容    量:＜1000VA
工作环境:温度-10℃～+40℃  相对湿度＜85%(25℃)  海拨＜4000m
2.太阳能光伏模块参数
额定功率：40Wp
输出电压：18VDC
工作电流：2.5 A
开路电压：21.5V
短路电流：2.35A
3.光伏控制器技术参数
欠压保护：DC10.8/21.6VDC
过压保护：DC14.2/28.4VDC
额定工作电压：12/24V（自动识别）
输出电流：10A
输出模式：手动开＋手动关、光控开＋光控关、光控开＋时控关。
4.电力蓄能单元
电池类型：聚合物锂电池/磷酸铁锂电池
电池组容量:3.7V/13Ah
电池数量： 4个/组
保护单元：带平衡保护模组
5.太阳能路灯参数
光源功率：10W
色温：5500K
显色指数：75-85
工作电压：12VDC
电源效率：﹥90%
光源使用寿命：50000～100000小时
6.交通警示灯技术参数
光强度：≥200cd
工作电压：12VDC
功    率：≤1W
光源寿命：≥10万小时
耐    温：－40℃～+75℃
可视角度：≥300
可视距离：100mm*120信号灯≥300m
闪光频率：40～55次/分
7.降压模块1
输入电压：≤36VDC
输出电压：3.3V、5V、6V、9V、12VDC
输出电流：1.5A
转换效率：90%
8.降压模块2
输入电压：≤36VDC
输出电压：14.6V、17VDC
输出电流：2.0A （恒流、恒压）
四、光伏转换综合实训平台的实训项目：
1.太阳能光伏板能量转换
2.太阳能电池板负载特性测试
3.环境对光伏转换影响
4.太阳能电池光伏系统直接负载实训
5.光伏控制器的工作原理
6.光伏控制器对聚合物电池或磷酸铁锂电池的过充保护实验
7.光伏控制器对聚合物电池或磷酸铁锂电池的过放保护实验
8.光伏电池对聚合物电池或磷酸铁锂电池的过充保护实验
9.光伏电池对聚合物电池或磷酸铁锂电池的过放保护实验
10.太阳能电池电压升压实验
11.太阳能电池电压降压实验
12.太阳能路灯应用
13.太阳能警示灯原理

————————————————————————————————————————————————————
