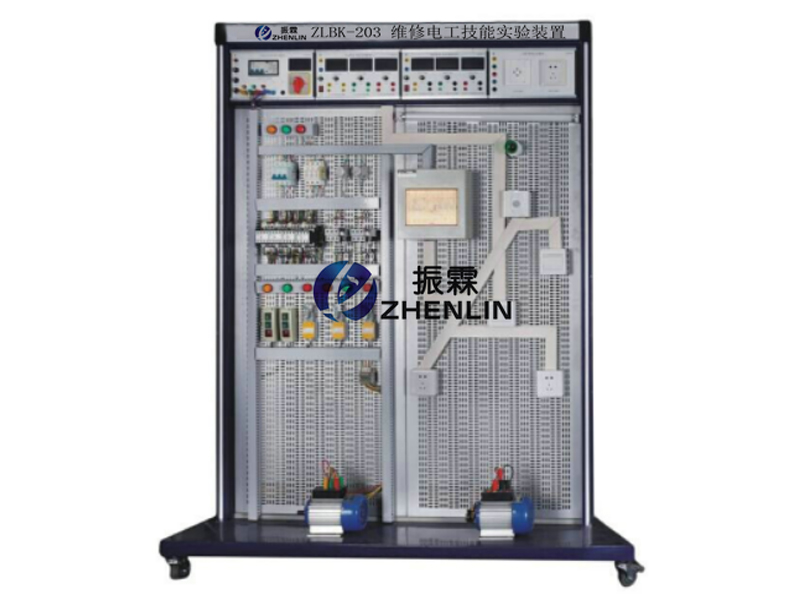

  • ZLBK-203型维修电工技能实验装置


  •   维修电工技能实验装置按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的,主要由实训台、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成初级电工线路,电机控制线路,照明配电的模拟操作、安装调试的综合实验实训,主要是训练学生动手能力和实操技能。实训项目是根据指导老师来确定,根据所选的项目选择相应的元器件。初级维修电工实训考核装置也可作为培训机构电工考工的理想设备。

    一、维修电工技能实验装置的技术参数:
    1、工作电源:AC 380(1±10%)V;
    2、环境温度:-10°C ~ +40°C;
    3、相对湿度:<85%(25°C);
    4、装置容量:<1.5KVA;
    5、重量:100kg;
    6、外形尺寸:双工位1500×750×1750 (mm);
    7、移动脚轮:100*60mm
    二、
    维修电工技能实验装置的实训项目:
    1、单相启动停止控制电路
    2、异步电动机点动控制电路
    3、异步电动机两地控制电路
    4、异步电动机联锁正反转控制电路
    5、双重联锁控制电路
    6、自动顺序控制电路
    7、手动顺序启动
    8、异步电动机星、三角控制电路
    9、异步电动机能耗制动控制电路
    10、按钮联锁的三相异步电动机正反转控制线路
    11、接触器联锁的三相异步电动机正反转控制线路
    12、双重联锁的三相异步电动机正反转控制线路
    13、单向减压启动及反接制动控制线路
    14、异步电动机反接制动控制电路
    15、自动往返控制线路
    16、正反转点动、启动控制电路
    17、带有点动的自动往返控制电路
    18、异步电动机自锁控制电路
    19、异步电动机单相点动、启动控制电路
    20、三相异步电动机定子串电阻减压启动手动控制线路
    21、三相异步电动机定子串电阻减压启动自动控制线路
    22、接触器控制双速电动机的控制线路
    23、时间继电器控制双速电机的控制线路
    24、C620-1型车床控制电路
    25、电动葫芦控制电路
    26、Y3150型滚齿机控制电路
    27、电动葫芦电路
    28、Z3040摇臂钻床电路
    29、CA6140车床电路
    三、
    维修电工技能实验装置的配置清单:
    序号     数量 单位
    1 框架带操作电源仪表平台 1
    2 三相断路器 1
    3 交流接触器 6
    4 热继电器 2
    5 时间继电器 2
    6 三相双投闸刀 1
    7 三相闸刀 1
    8 倒顺开关 1
    9 BK变压器 1
    10 行程开关 4
    11 保险座 6
    12 铁壳按钮 2
    13 信号灯 6
    14 接线端子排 5
    15 G型导轨 1
    16 钮子开关 3
    17 走线槽 2
    18 尖嘴钳 2
    19 螺丝刀 4
    20 三相异步电动机(380V) 2


    ————————————————————————————————————————————————————
