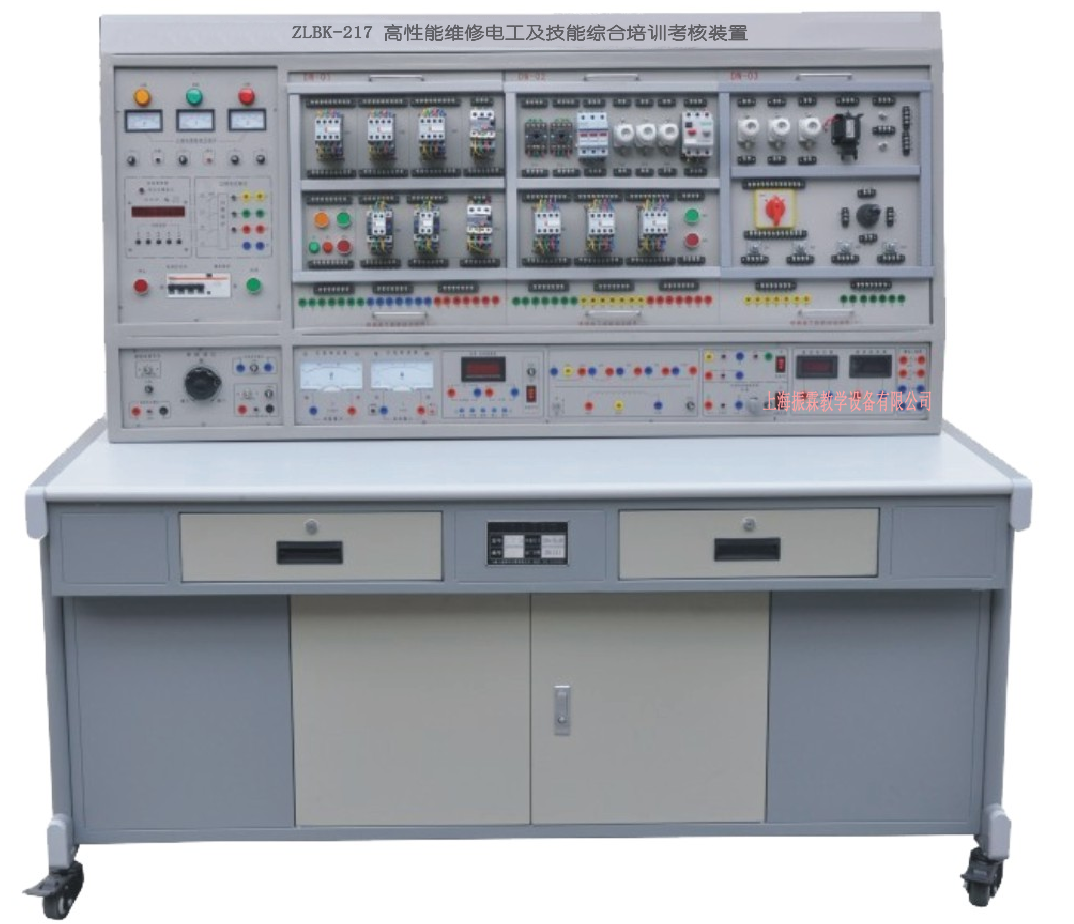

  • ZLBK-217型高性能维修电工及技能综合培训考核装置


  •      高性能维修电工及技能考核装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置,通过本实训装置的实训操作,能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该装置不仅可供学生实训操作,也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
    一、高性能维修电工及技能综合培训考核装置的组成及特点:
     (一) DW01电源、仪器控制屏:
    控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:
    1、主控功能板:
    (1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作
    (2) 设有450V指针式交流电压表三只,指示电源输入的三相电压;
    (3) 定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实验技能的考核提供一个统一的标准。
    2、交、直流电源:
    (1) 励磁电源:直流220V/0.5A,具有短路保护。
    (2) 电枢电源:直流0~220V/2A连续可调电源一路,具有短路保护。
    (3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。
    (4) 交流电源:①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压;②、设有单相调压器一组,可得到交流0~250V可调电压;③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
    3、交、直流仪表:
    (1) 交流电压表:0~500V带镜面交流电压表一只,精度1.0级。
    (2) 交流电压表:0~5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
    (3) 功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V、5A,测量功率因数时还能自动判断负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),可储存15组数据,供随时查阅。
    (4) 直流电压表:直流数字电压表1只,测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级。
    (5) 直流电流表:直流数字电流表1只,测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
    (6) 嵌入式多功能网络虚拟仪器(要求一体嵌入式,不需电脑配套使用,规格:28*25*20CM,与开放实验室信息管理系统配套使用)
    A、终端部分采用7寸彩色触摸屏(装学生实验屏上)同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
    B、基于LabVIEW虚拟仪器程序的编程方法,学生可自行设计各种虚拟仪器。
    C、仪器包括:
        1)、双踪存贮示波器,多种同步方式,存贮深度可编程;
        通道数:2路
        带宽:20MHZ
        分辨率:8位
        电压范围:-10~+10V
        存贮深度:64K
        2)、频谱分折仪;
        3)、数字三用表,可测电阻、电流、电压等;
        数字IO口
        通道数:8路IO
        输入电平:TTL
        输出电平:TTL
        电流驱动:20mA/通道
        4)、四路智能远程电源控制
        5)、数据具有上传与保存功能并能通过服务器显示
        6)、提供LabVIEW虚拟仪器软件(拷贝版)
    (二)实验桌:
    实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。
    (三)实训挂箱:
    挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等,所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线,避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗,通过走线槽走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线,安全快捷。
    1.DW-01维修电工实训组件(一)
    挂板上装有热继电器、交流接触器、按钮指示灯(6.3V),接线端子和安全插座等。
    2.DW-02维修电工实训组件(二)
    挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。
     3.DW-03维修电工实训组件(三)
    挂箱上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等
    4.DW-10仪表照明实训考核组件(一)
    提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只
    5.DW-11仪表照明实训考核组件(二)
    提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只
    6.电子线路实训套件:实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。

    序号 名    称 实    训    目    的
    1 三端稳压电源 掌握三端稳压模块的接线方法及应用;
    2 串联型直流稳压电源 掌握串联型直流稳压器的调试方法;
    3 低频信号电压放大器 掌握放大器的工作原理、装配焊接工艺、调试方法;
    4 具有负反馈信号放大器电路 掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法;
    5 文氏桥振荡器的焊接与制作 掌握运放741工作特点及文氏振荡器的工作原理;
    6 电池电压监视电路 熟悉应用广泛的电压监视器的工作原理及制作方法;
    7 电子催眠器 掌握单结管的工作原理及应用;
    8 模拟“知了”电子电路 掌握多谐振荡器和音频振荡器的工作原理及应用;
    9 正负脉冲信号 掌握正负脉冲的工作原理及集成的功能特性;
    10 智力竞赛抢答器 了解晶闸管的特性及应用,掌握晶闸管构成的多路抢答器的工作原理,进一步熟悉电子电路的装配、调试、检修方法;
    11 迷你闪光彩灯 熟悉彩灯控制原理,使学生进一步熟悉电子电路的制作工艺;
    12 台灯调光器 了解晶闸和单结晶闸管的特性与应用,掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理;
    13 实用CMOS触摸锁钥 了解CMOS反相器的特性及在控制电路中的应用,掌握触摸锁钥电路工作原理;
    14 自动充电器 掌握变压器、继电器在电路中的运用,及该电路的工作原理;
    15 数字万用表 三位半显示,可测电压、电流、电阻、晶体管;
    16 电子语音播放万年历
    (1) MCS51主机模块
    (2) 12864点阵液晶模块
    (3) 温度传感器18B20模块
    (4) 8位独立按键模块
    (5) AK040语音模块
    (6) 扬声器模块

    7.三相鼠笼式异步电动机380V/Y
    8.三相鼠笼式异步电动机380V/△
    二、ZLBK-217型高性能维修电工及技能综合培训考核装置的技术参数:
    1. 输入电压:三相四线(或三相五线)380V±10% 50Hz
    2. 工作环境:温度范围为-10~+40℃  相对湿度<85%(25℃)
    3. 外形尺寸:1680×800×1600mm3
    4. 装置容量:<1.5KVA
    三、高性能维修电工及技能综合培训考核装置的实训项目:
    低压电器控制电路安装:
    1.三相异步电动机直接启动控制
    2.三相异步电动机接触器点动控制线路
    3.三相异步电动机接触器自锁控制线路
    4.具有过载保护的正转控制线路
    5.按钮联锁的三相异步电动机接触器正反转控制线路
    6.三相异步电动机的顺序控制
    7.三相异步电动机的多地控制
    8.接触器控制Y/△降压起动控制线路
    9.时间继电器控制Y/△降压起动控制线路
    10.安装调试通电延时带直流能耗制动Y-△启动控制线路
    11.接触器联锁的正反转控制线路
    12.按钮接触器复合联锁电动机正反转控制线路
    13.接触器控制串联电阻降压起动控制线路
    14.时间继电器控制串联电阻降压起动控制线路
    15.工作台自动往返控制线路
    16.半波整流能耗制动控制线路
    17.单相运行反接制动控制线路
    18.C620型车床的接线、故障与维修
    19.Z3040摇臂钻床接线、故障与维修

    照明电路安装:
    20.插座和一个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)
    21.两个双联开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)
    22.三个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)
    23.日光灯线路的接线
    24.声控开关控制白炽灯电路的接线
    25.触摸延时开关控制白炽灯电路的接线
    26.人体感应开关控制白炽灯电路的接线
    27.单相电度表直接接线电路
    28.单相电度表经电流互感器的接线电路

    电子产品组装与调试:
    29.三端稳压电源
    30.串联型直流稳压电源
    31.低频信号电压放大器
    32.具有负反馈信号放大器电路
    33.文氏桥振荡器的焊接与制作
    34.电池电压监视电路
    35.电子催眠器
    36.模拟“知了”电子电路
    37.正负脉冲信号
    38.智力竞赛抢答器
    39.迷你闪光彩灯
    40.台灯调光器
    41.实用CMOS触摸锁钥
    42.自动充电器
    43.数字万用表
    44.电子语音播放万年历(可重复实训)
