ZL-DT13L型电梯门机构安装与调试实训考核装置
一、电梯门机构安装与调试实训考核装置的产品概述:

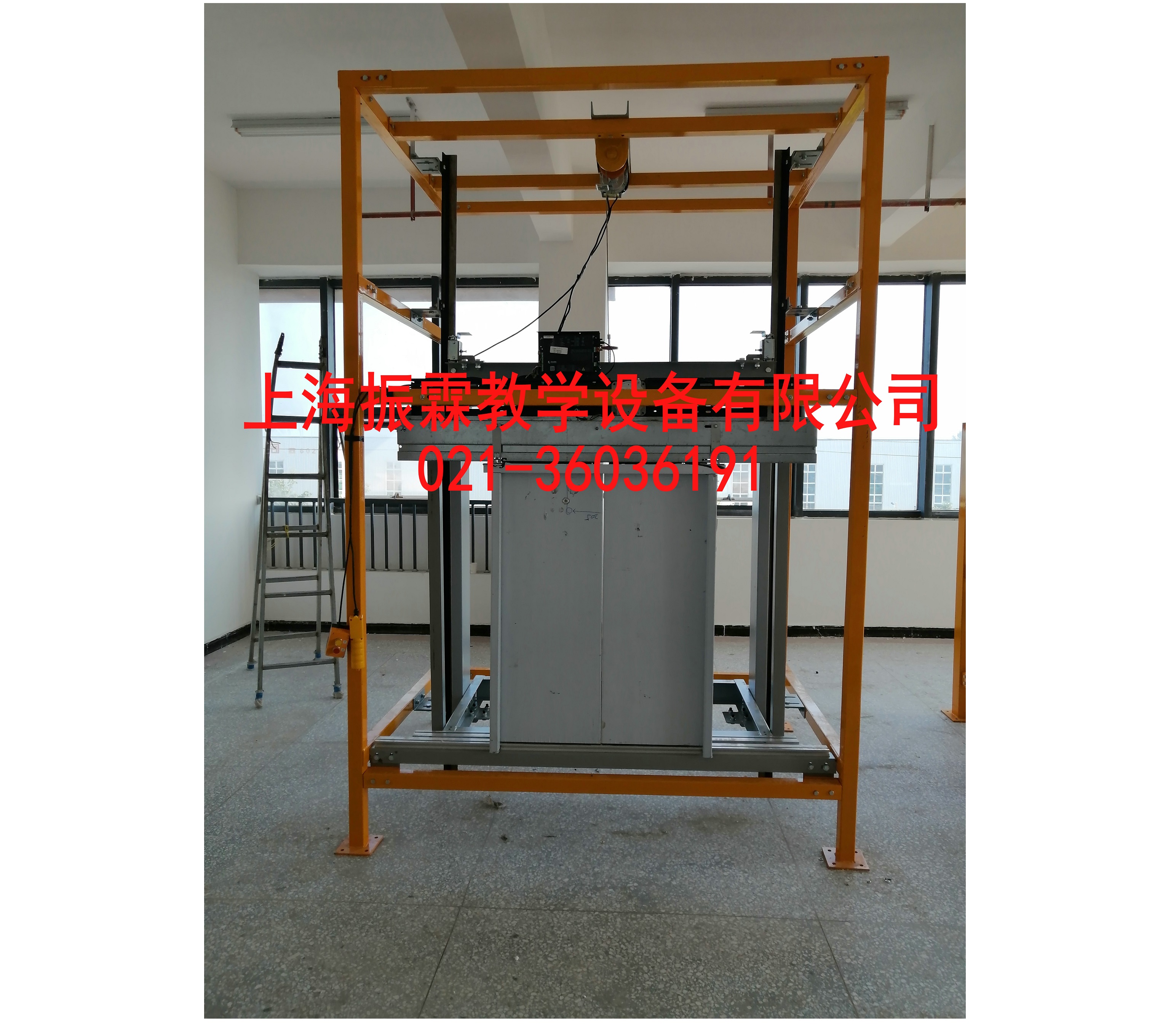

1、 ★采用了钢结构电梯井道平台设计,整体外观简洁明了;采用真实的电梯层门、层门地坎、层门机构、轿厢架、轿厢门、轿厢门地坎、轿厢门机构等器件。提供实物图片
2、 遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训式
3、 的设计;
4、 采用真实机构器件,使学生学到的与实际应用的一致;
5、 模拟真实环境,使其安装工艺与实际安装一致,且能更方便的进行其维保项目的操作;
6、 采用了电动葫芦拖动轿厢架在导轨上的运动,使演示与调试更加方便。
技术参数要求
1、 电源输入:单相三线 AC220V 50Hz;
2、 安全保护:接地,漏电(动作电流≤30mA),过压,过载,短路;
3、 整机功耗:≤0.5KW;
4、 整机重量:≤600KG;
5、 外形尺寸:2240mm×1640mm×3000mm(长×宽×高)。
二、电梯门机构安装与调试实训考核装置的配置清单:
序号
名称
数量
单位
备注
1.
井道框架
1
台
钢构
2.
导轨与轿厢架机构
1
套
3.
电动葫芦
1
套
4.
层门扇
1
套
5.
门框
1
套
左右立柱与门楣等
6.
层门机构
1
套
7.
层门地坎
1
条
8.
层门地坎支架
8
个
9.
护脚板
1
块
10.
轿厢门扇
1
套
11.
轿厢门机构
1
套
横杠、斜拉杆、门刀、变频器及电机等
12.
轿厢门地坎
1
条
13.
安装配件
2
套
备用1套
14.
电气检修工具
1
套
水平尺与卷尺等
15.
随机资料
1
份
实训指导书与相关图纸等
三、电梯门机构安装与调试实训考核装置的实训项目:
1、 导轨支架与导轨的安装与调整
2、 电梯层门地坎的安装与调整;
3、 电梯轿厢门地坎的安装与调整;
4、 电梯层门门框的安装与调整;
5、 电梯层门上坎的安装与调整;
6、 电梯层门门扇的安装与调整;
7、 电梯门机构的安装与调整;
8、 电梯轿门的安装与调整;
9、 门刀的安装与调试;
10、电梯层门地坎与轿厢门地坎尺寸的调整;
11、电梯门机参数的设置与调试;
12、电梯开关门的调试;
13、电梯门系统的保养。
