一、起重机液压控制系统实训装置的实训项目：

　　1. 液压传动及部件结构与工作原理的认识

　　2. 液压与电气的控制原理

　　3. 起重机主臂抬起,降低控制实训

　　4. 起重机主臂伸出,缩回控制实训

　　5. 起重机吊钩上,下运动控制实训

　　6. 起重机主臂旋转控制实验

　　7. PLC与起重机的编程控制(手动与自动)

二、起重机液压控制系统实训装置的主要配置与参数：

　　1.液压站

　　电机:连接方式:内轴式 电压:380V 功率:2HP

　　油泵:变量式叶片泵,排量:6.7ml/r, 额定压力:7Mpa

　　2.主臂伸出级数:3级,每级伸出长度 120mm,,伸出总长:360

　　3.外形尺寸:总 1900*800*2100

　　4.实训台工作电压:380V/220V, 三相四线制.

三、起重机液压控制系统实训装置的主要特点：

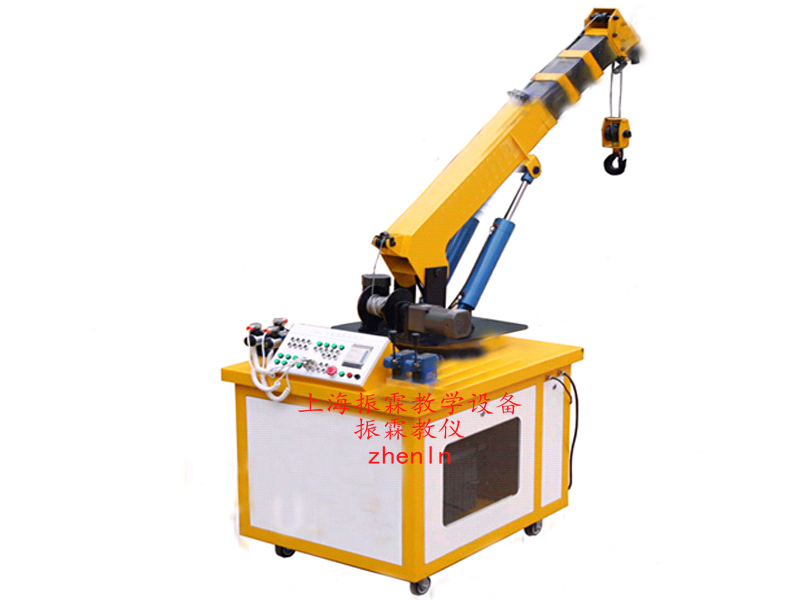

　　1.实训机按实物比例缩小,铁制焊接,整机喷塑防锈处理,主臂为三级,液压缸驱动

　　2.实训机可以模拟起重机的起重作业:主臂抬起,降低,主臂三级伸出,缩回动作,整机旋转动作,吊钩上下动作等

　　3.所用阀件油管采用工业产,液压阀件采用北京华德厂生产的液压阀,油管采用高压油管(受力28MPa).

　　4.实训机可分手动与自动两种方式

四、起重机液压控制系统实训装置的主要清单：

五、起重机液压控制系统实训装置的配套教学资源：

　　1.液压气动仿真教学软件

　　一、产品概述

　　《液压气动仿真实训软件》依据教育部《职业教育数字校园建设规范》与中华人民共和国劳动和劳动安全行业标准(LD/T81.1—2006)《职业技能实训和鉴定设备通用技术规范》，人力资源和社会保障部、教育部相关专业教学大纲，为缓解我电机电器装配与维修专业传统实验实训教学环节的不足、提高学生的职业技能水平为目的而研制。内容包含液压传动、气压传动 2 个仿真实训子系统。

　　软件以实际工程项目为主线，以工作任务为引领，突出技能训练;强调职场的工作环境，全部训练在三维场景下进行;重视教学设计，不同的知识单元含有诸如技术规范、工程图纸、项目进程、施工准备、材料标准、技术要点、规范及标准等多种情境和技能训练教学模块。

　　二、实训项目

　　1. 液压传动：主要包括绪论、动力元件、执行元件、辅助元件、方向阀和方向控制回路、压力阀和压力控制回路、流量阀和速度控制回路、新型液压元件、典型液压系统等9个实训单元，每个实训单元包含若干个实训项目，每个实训项目包含若干个实训步骤。

　　实训单元模块名称内容

　　绪论液压千斤顶工作原理

　　机床工作台工作进程、工作原理

　　动力元件液压泵工作原理

　　齿轮泵简介、工作原理

　　叶片泵简介、工作原理

　　柱塞泵简介、工作原理

　　执行元件液压缸简介

　　液压马达简介、工作原理

　　辅助元件蓄能器简介、工作原理

　　油管与管接头、油箱、过滤器简介

　　方向阀和方向控制回路方向控制阀简介、工作原理

　　方向控制回路工作原理

　　压力阀和压力控制回路压力控制阀简介、工作原理

　　压力控制回路工作原理

　　流量阀和速度控制回路流量控制阀简介、工作原理

　　速度控制回路工作原理

　　新型液压元件插装阀简介、工作原理

　　比例阀简介、工作原理

　　叠加阀简介、工作原理

　　数字阀简介、工作原理

　　典型液压系统多缸工作回路工作原理、接线练习

　　机床工作台工作原理

　　2. 气压传动：主要包括气动剪切机、气动元件、方向阀和方向控制回路、压力阀和压力控制回路、流量阀和速度控制回路、气动系统等6个实训单元。每个实训单元包含若干个实训项目，每个实训项目包含若干个实训步骤。

　　实训单元模块名称内容

　　气动剪切机气动剪切机工作原理

　　气动元件气源装置工作原理

　　单活塞杆气缸工作原理

　　气动马达工作原理

　　气动系统气动系统工作原理、接线、实物仿真

　　方向阀和方向控制回路方向控制阀工作原理

　　方向控制回路工作原理、接线、实物仿真

　　压力阀和压力控制回路压力控制阀工作原理

　　压力控制回路工作原理

　　流量阀和速度控制回路流量控制阀工作原理

　　速度控制回路工作原理、接线、实物仿真

　　三、适用范围

　　本软件主要用于电机电器装配与维修专业(包括机械制造、机械设计、液压、机电一体化)、加工制作类专业等仿真教学。本产品性能价格比极高，是电机电器装配与维修专业仿真实训室不可缺少的主体软件之一。
